5.2. Panneau de connecteurs (panneau I/O 1 )
OUT A
OUT B
INPUT LINK
CH B
ANALOG
DIGITAL
AES/EBU
CH A
ANALOG

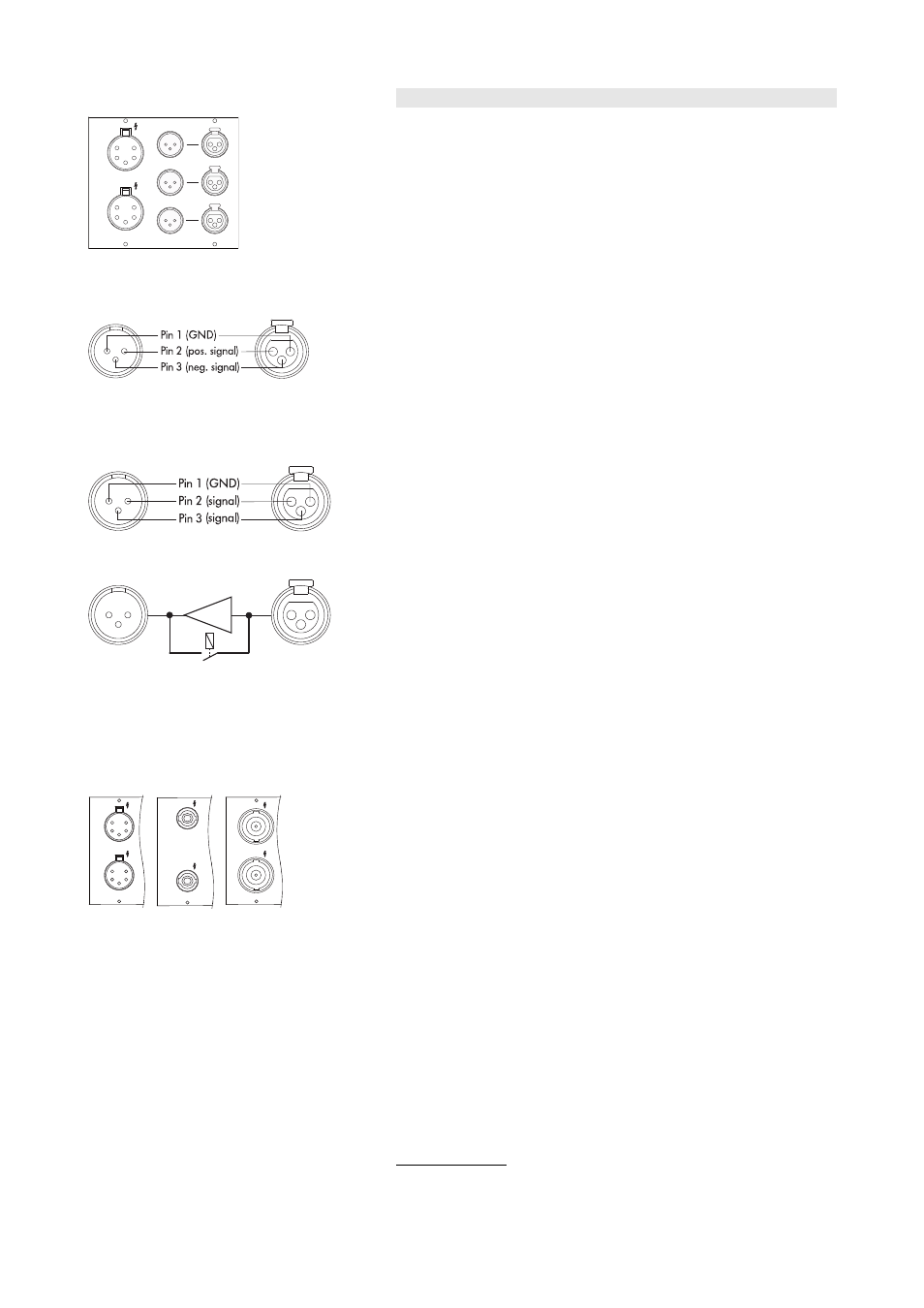

Fig. 12 : panneau I/O du D12
Toutes les connexions d'entrée et de sortie de signal sont situées sur le
panneau arrière I/O.
Sont incluses les entrées de signal (AES/EBU) analogiques et numériques
et les sorties de liaison pour chaque canal. Les sorties d'enceintes sont
au choix de type EP5, NL4 ou NL8, selon le type ou la version d'entrée
du baffle.
5.2.1. INPUT 2 A/B [12] et LINK 3 A/B [13]
Fig. 13 : affectation des pins INPUT/LINK
ANALOGIQUES du D12
Les canaux A et B disposent d'un connecteur d'entrée à 3 pins femelle
XLR dont les entrées sont équilibrées électroniquement.
Un connecteur d'entrée de liaison à 3 pins mâle XLR est raccordé en
parallèle. Il est utilisé pour la transmission du signal d'entrée vers
l'appareil suivant dans la chaîne du signal du système.
5.2.2. INPUT NUMERIQUE AES/EBU [14a] et LINK [14b]
Fig. 14 : affectation des pins INPUT/LINK
NUMERIQUES du D12
Digital INPUT
(AES/EBU)
Digital LINK
Power fail (Bypass)
Buffer
Fig. 15 : INPUT et LINK NUMERIQUES du
D12
Le D12 est équipé d'une entrée à 3 pins femelle XLR AES/EBU (AES 3)
[14a] et d'une sortie LINK à 3 pins mâle XLR [14b].
L'entrée symétrique, électriquement isolée, a recours à un
transformateur.
La sortie LINK numérique peut servir à transmettre un signal d'entrée
rafraîchi à l'appareil suivant de la chaîne du signal du système. La forme
du signal (les tranches hautes et bords de fuite du signal) et le niveau
sont rafraîchis avec un amplificateur de signal analogique.
Un relais de coupure d'alimentation est incorporé, pour éviter une
interruption de la chaîne du signal en cas de panne d'électricité. Dans
cette situation, le signal d'entrée numérique contourne l'amplificateur
tampon analogique pour être directement orienté vers la sortie de
liaison LINK.
5.2.3. Connecteurs de sortie de l'enceinte - OUT A/B [15
(a/b/c)]
OUT A
OUT B
[15a]
OUT A
OUT B
[15b]
OUT A
OUT B
[15c]
Fig. 16 : connecteurs de sortie EP5 [15a],
NL4 [15b] ou NL8 [15c] du D12
L'amplificateur D12 est doté de connecteurs de sortie EP5, NL4 ou NL8
en option.
L'affectation des pins des connecteurs de sortie de l'enceinte est
automatiquement modifiée en fonction du mode I/O sélectionné.
5.2.4. Modes I/O du D12
Il existe trois modes de sortie différents :
1. mode Dual channel
2. mode Mix TOP/SUB
3. mode 2 voies actives
Observation : Pour plus d'informations relatives aux modes de sortie
applicables de chaque enceinte, se référer au manuel
de l'enceinte correspondante.
Veiller à ce que le type d'enceinte connecté
corresponde à la configuration du D12 en cours.
1 Input/output ou entrée/sortie
2 Entrée
3 Sorties de liaison A/B
