4. Commandes et voyants
D12
LEVEL
PUSH MENU
MUTE
POWER
A B
ON
OFF
OVL GR ISP OVL GR ISP
[1] [3] [2] [4] [5][6][7]

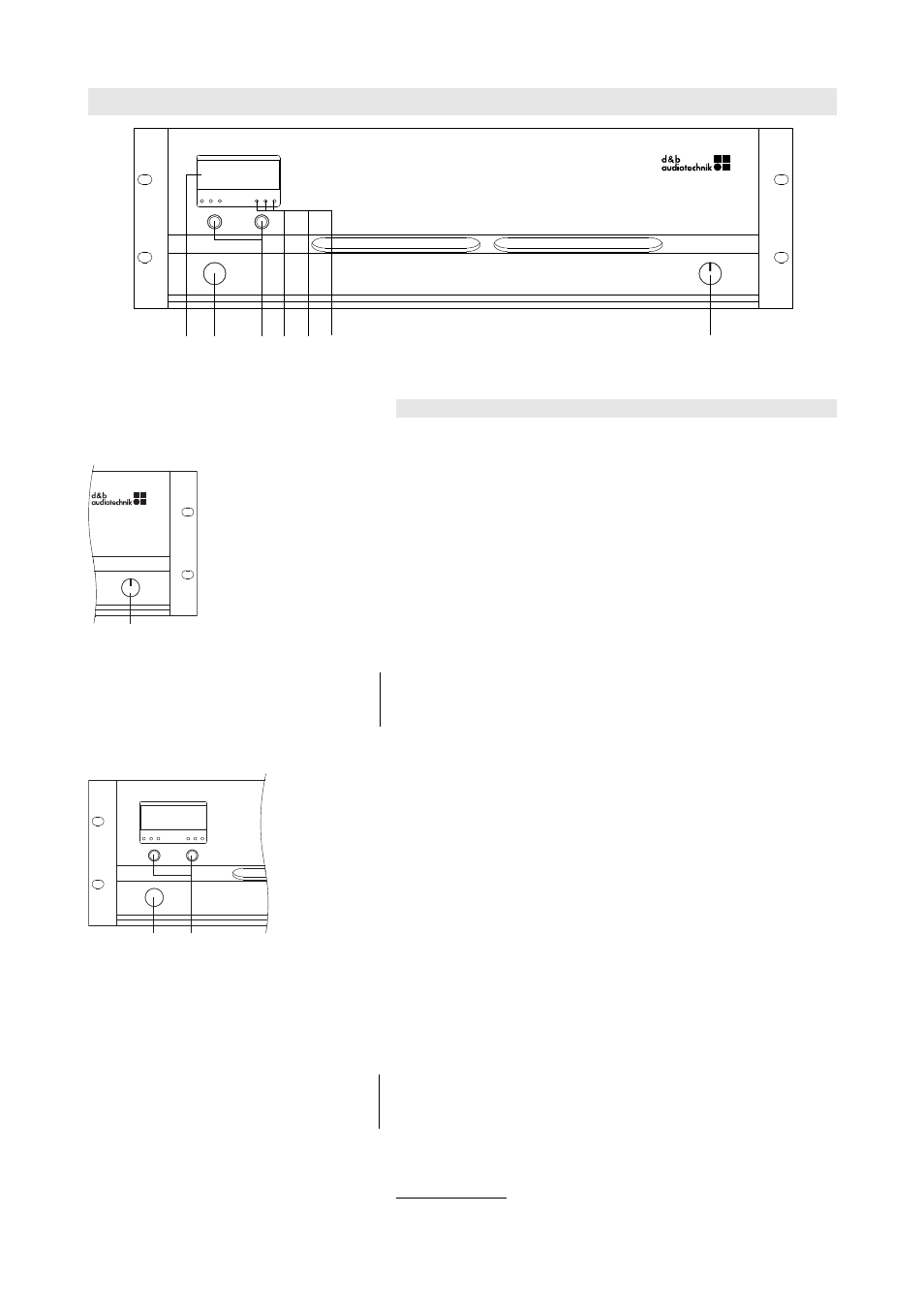

Fig. 4 : commandes et voyants du D12
4.1. Commandes
4.1.1. Interrupteur d'alimentation [1]
POWER
ON
OFF
[1]
Fig. 5 : interrupteur d'alimentation du D12
L'interrupteur d'alimentation rotatif se situe en bas à droite du panneau
de façade.
- OFF : le D12 est isolé du courant sur secteur, à l'exception du circuit
qui le protège d'une éventuelle surtension. La consommation
d'énergie est très basse (typiquement 2 W).
- ON : le D12 est allumé. Le réseau de commande à distance et les
interrupteurs MUTE A ou B peuvent être utilisés pour le faire basculer
en mode Standby, lequel sera indiqué sur l'écran d'affichage.
Observation :
L'interrupteur d'alimentation sur secteur est de type “coupure avant
reprise”. Ainsi, le D12 s'éteindra dès que l'interrupteur quittera la
position “ON”.
4.1.2. Interrupteur MUTE (A/B) (DEL vert) [2]
D12
LEVEL PUSH MENU
MUTE A B
OVL GR ISP OVL GR ISP
[3] [2]
Fig. 6 : commandes D12
Quand le commutateur d'alimentation est en position “on”, les
interrupteurs MUTE A ou B peuvent être utilisés pour muter le canal
d'amplificateur correspondant, ou pour faire passer le D12 en mode
Standby. L'interrupteur est équipé d'un voyant DEL
1 vert qui indique
trois états différents : - ON (démuté)/MUTE et STANDBY.
- DEL allumée : ON (démuté) : le D12 est opérationnel. Une
brève pression du bouton MUTE (A ou B) permet de muter le canal
correspondant A ou B. Une pression plus longue (approx. 1 s) du
bouton MUTE A ou B fait basculer le D12 en mode Standby.
- Clignotements longs et réguliers (cycle de fonctionnement
= 1:1): ⇒
⇒ ⇒ ⇒ MUTE : le canal correspondant du D12 est en mode
MUTE. L'amplificateur de puissance reste certes allumé, mais il ne
reçoit aucun signal de la commande. Une enceinte connectée sera
alors mutée.
Une nouvelle pression rapide du même bouton le démute.
Observation :
Le D12 garde en mémoire le réglage du bouton MUTE A/B en cas de
coupure du courant ou de déconnexion. A la reconnexion ou au
rallumage, l'unité retrouvera toujours son état antérieur.
1 Diode ElectroLuminescente
