Circuit CUT
Positionné en CUT, le niveau des basses fréquences est fortement

réduit, ce qui permet d'associer l'enceinte avec des Sub Bass d&b

en mode actif.

Circuit HFC
Sélectionner le circuit HFC compense la perte d'énergie à haute

fréquence due à l'absorption dans l'air, quand des enceintes sont

destinées à des zones d'écoute en champ lointain.

Le circuit HFC compte deux réglages (HFC1, HFC2) selon la dis-

tance que l'enceinte doit couvrir. Ils requièrent chacun des usages

exclusifs. Le HFC1 se destine à des distances excédant 25 m

(80 ft), tandis que le HFC2 est prévu pour des couverturres supéri-

eures à 50 m (160 ft).

La compensation est ajustée en présence d'une humidité relative

standard de 40 %. Si celle-ci est inférieure, l'absorption de l'air

augmente. En conséquence, les distances sur lesquelles le réglage

HFC correspondant assure une égalisation correcte sont plus

courtes que celles indiquées ci-dessus.

La fonction HFC garantit un équilibre sonore correct entre les

zones auditeurs proches et lointaines, tandis que tous les amplifica-

teurs alimentant l'alignement sont susceptibles de recevoir le même

signal.

Circuit CPL
Le circuit CPL (Coupling) compense les effets de couplage entre les

enceintes d'un même alignement. Le CPL débute graduellement à

1 kHz, avec une atténuation maximale en dessous de 200 Hz.

Puisque les effets de coupling augmentent avec la taille de l'aligne-

ment, elle peut être paramétrée en valeurs dB d'atténuation, entre

0 et –9. Si les valeurs d'atténuation sont supérieures, la fréquence

de coupure du filtre s'abaisse à des valeurs inférieures.

Les valeurs CPL positives génèrent un regain d'énergie ajustable

dans les basses fréquences (0 à +5 dB). Celui-ci peut être réglé,

dès lors que le système est utilisé en mode pleine bande sans

caisson de grave.

Note : Assurez-vous que toutes les enceintes d'un même line

array fonctionnent avec le même réglage CPL.

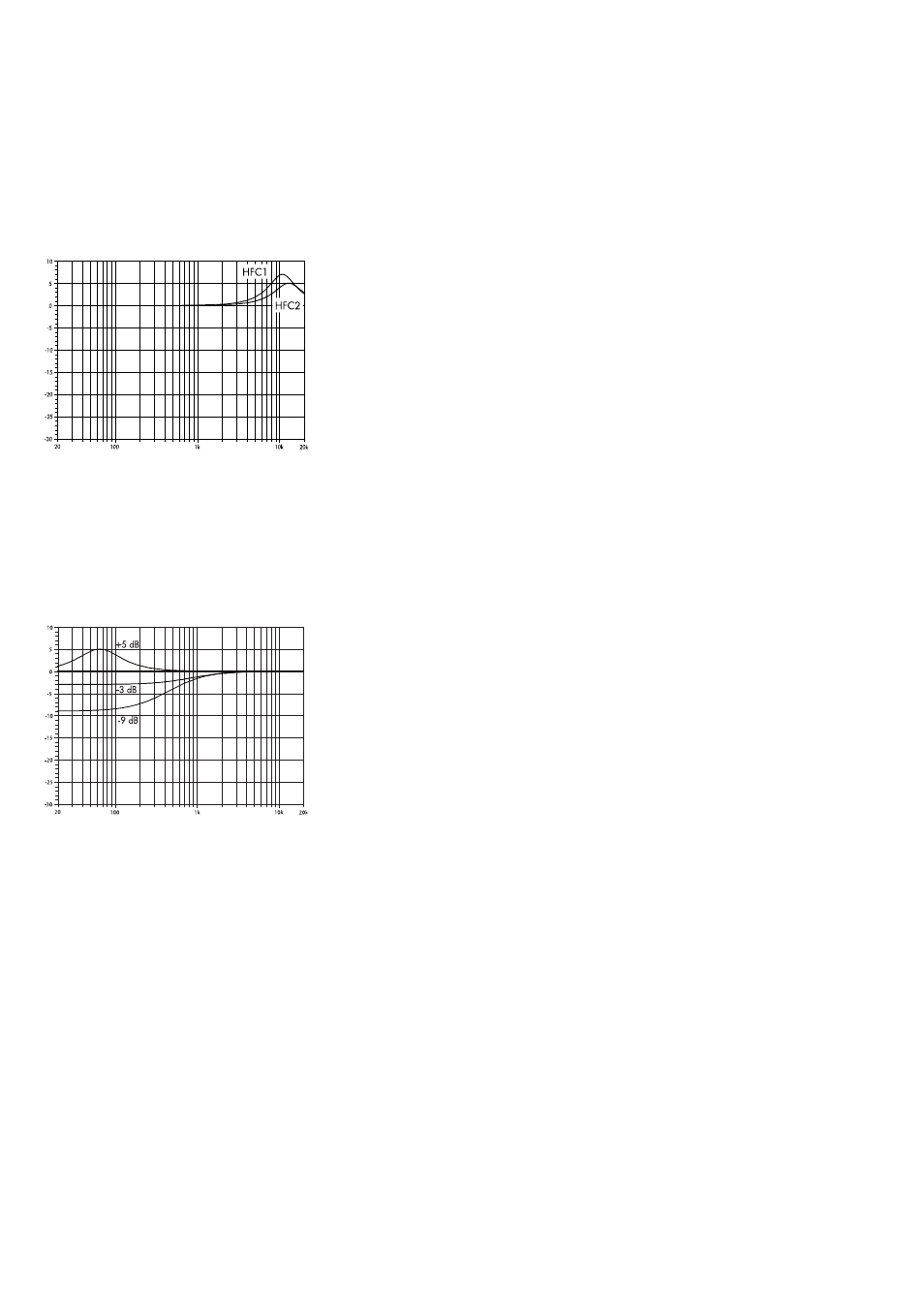

Fig. 6 : Correction de la réponse en fréquence du circuit HFC

Fig. 7 : Correction de la réponse en fréquence du circuit CPL

d&b 10AL/10AL-D Manuel d'utilisation (1.2 FR)

8
