2.1. Description du produit
Les enceintes 10S, 10A et 10AL et leurs versions "D" constituent
une famille d'enceintes deux voies hautes performances se présen-
tant sous la forme d'une ébénisterie au design bass-reflex renfer-
mant un seul haut-parleur de 10” et différentes sections HF pour
une large palette d'installations sonores. Tous ces modèles de con-
ception ultralégère et passive renferment des haut-parleurs en néo-
dyme à grand pavillon pour un contrôle de dispersion optimal.
Les 10AL et 10AL-D sont les enceintes line array de cette gamme.
Dotées d'une double gorge de sortie 1”, elles proposent des lignes
source d'une directivité constante et une couverture horizontale de
75° ou 105°. Les enceintes sont pourvues d'un système d'accro-
chage intégré pour la constitution d'alignements verticaux aux
caractéristiques de dispersion spécifiques selon les applications.
Avec une réponse en fréquence allant de 60 Hz à 18 kHz, les
enceintes peuvent constituer un système à large bande ou com-
pléter des Sub-Bass des séries xS ou xA.
L'ébénisterie est en contreplaqué marine et revêtue d'une peinture
de finition noire résistante aux chocs. La façade de l'enceinte est
protégée par une grille métallique rigide, doublée d'une mousse
trans-sonore interchangeable.
La résistance à l'impact de ces enceintes est conforme à la norme
DIN 18032-3.
Accessoires d'accrochage
Les enceintes 10AL/10AL-D peuvent être assemblées verticale-
ment. Chaque enceinte de l'assemblage sera munie de platines
"Z5417 Connector plates 10AL". Les angles de couplage possi-
bles entre enceintes adjacentes sont : 0°, 1°, 2°, 4°, 6°, 9°, 12°
et 15°. Un assemblage vertical peut compter jusqu'à 9 enceintes.
Deux Sub-Bass maximum (18A ou 27A) peuvent s'ajouter à l'as-
semblage mais limitent à 6 le nombre d'enceintes 10AL/10AL-D.
Les assemblages verticaux sont fixés par la barre "Z5414 Flying
bar xA" et par une paire de platines "Z5413 Flying bar connector
plates xA".
Note : en matière de configurations approuvées ou d'instruc-
tions de sécurité et de montage, se référer aux manuels d'ac-
crochage concernés.
Versions
La version résistante aux intempéries (WR) permet un fonctionne-
ment en extérieur (IP34, Pointage vertical maximal : +15°). Les
enceintes bénéficient d'une finition noire résistante aux impacts et
aux intempéries (PCP - Polyurea Cabinet Protection).

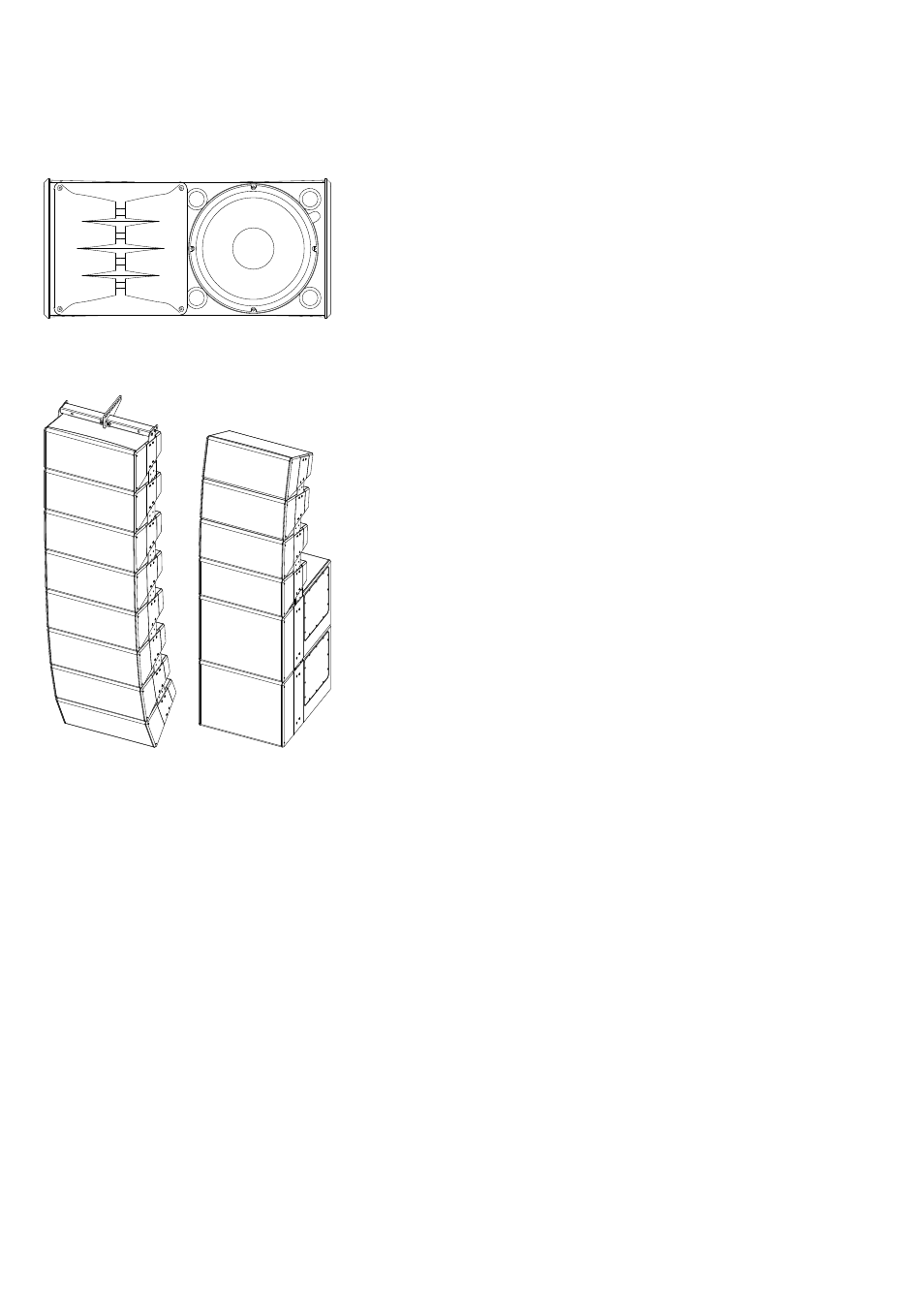

Fig. 1 : Enceinte 10AL
Exemples d'accrochages :
Assemblage de huit enceintes 10AL avec adaptateur "Z5415 Flying bar
adapter xA", barre "Z5414 Flying bar xA", platine "Z5413 Flying bar
connector plate xA" et platine "Z5417 Connector plate 10AL".
Assemblage au sol composé d'enceintes 10AL et 27A-SUB
avec platine "Z5417 Connector plate 10AL" et platine "Z5418 Connector
plate xA-SUB".
