2.2. Connexions
Les enceintes sont équipées de deux connecteurs NL4 et d'un bor-
nier bipolaire (ST). Les quatre broches des deux connecteurs sont
reliées en parallèle. Les enceintes occupent les points 1+/1–. Les
points 2+/2– sont destinés aux Sub-Bass actifs.
Les enceintes de la version WR sont fournies avec un câble fixe
(type PG, H07-RN-F, 2 x 2.5 mm
2 (AWG 13), longueur standard
5.5 m (18 ft).
Les équivalences des options possibles de connexion figurent dans
le tableau ci-dessous.
NL4 1+ 1– 2+ 2–
ST + – n.a. n.a.
PG Marron (+) Bleu (–) n.a. n.a.
Connexion par câble fixe
Les enceintes 10AL et 10AL-D sont toutes accompagnées d'une
plaque de protection [1] et d'un passe-fil en caoutchouc [2]. En
intérieur, ces pièces peuvent servir à masquer la plaque de conne-
xion (si nécessaire). Pour un usage sans protection en extérieur, la
plaque de connexion doit être couverte. Les deux pièces doivent
être disposées jusqu'à l'obtention d'un degré de protection con-
forme à la norme IP34.
Installer la connexion par câble fixe en procédant comme suit :
Outils nécessaires : un tournevis Philips (#PH2).
1. Préparer le passe-fil en caoutchouc et le câble de connexion.
2. Libérer l'ouverture prédécoupée de la plaque et raccorder cor-
rectement le passe-fil en caoutchouc.
3. Insérer le câble dans le passe-fil en caoutchouc et connecter
les extrémités au bornier.
Þ Toujours respecter les polarités !
4. Retirer les quatre vis de la plaque de connexion.
5. Remettre en place le cache de protection sur la plaque de
connexion.
6. Serrer enfin les quatre vis du cache de protection sur la
plaque de connexion.

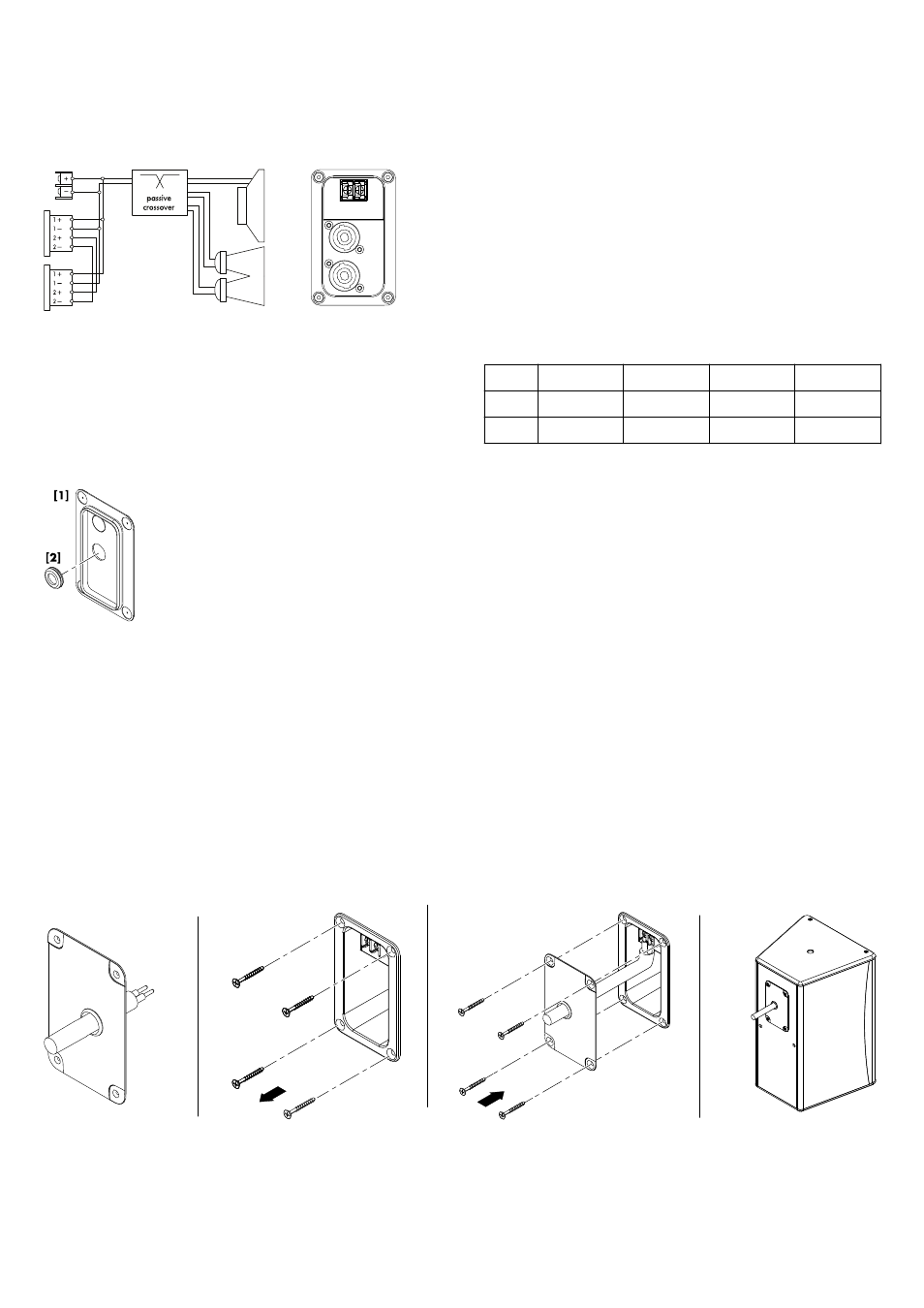

Fig. 4 : Raccordement par câble fixe
Fig. 2 : Câblage des connecteurs
Fig. 3 : Cache de protection et passe-fil en caoutchouc
