7
JSK2F-30-0004

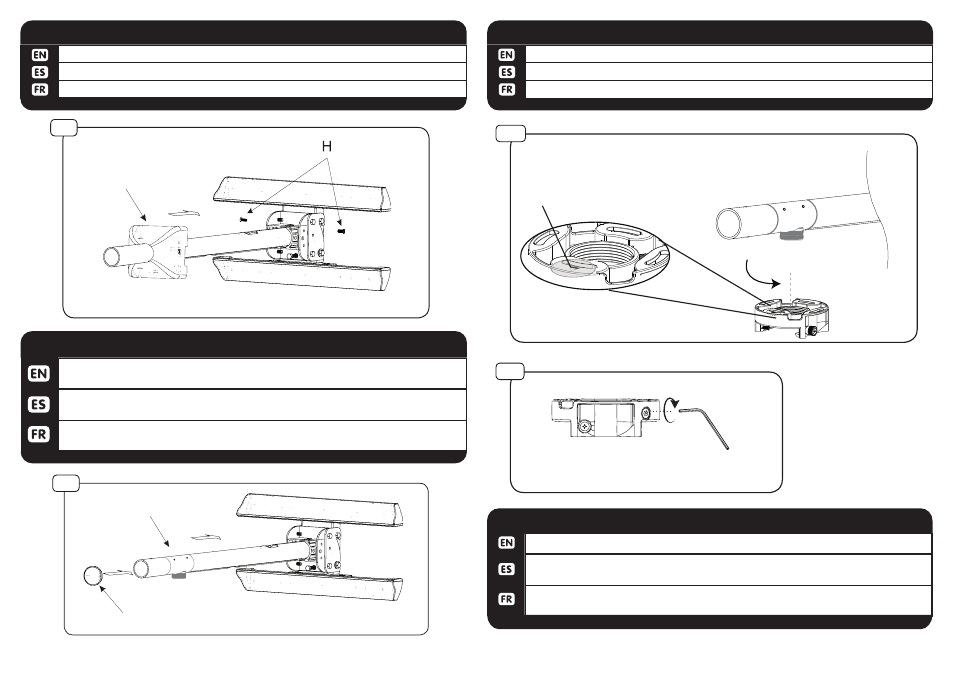

Slide plastic cover (J) into place and secure with screws (H).
Deslice la cubierta de plástico (J) en su lugar y fíjela con los tornillos (H).
Faites glisser le couvercle en plastique (J) en place et le fixer avec des vis (H).
ATTACH SHORT THROW ARM COVER 3-3
Thread the projector plate on to threaded pipe.
Atornille el soporte a la tubería.
Enrosque el soporte de fijación al tubo roscado.
4-1 PROJECTOR PLATE INSTALLATION
Allign arrow and tighten security screw to lock the rotation.
Alinee la flecha con la pantalla del proyector. Apriete el tornillo para bloquear la
rotación.
Alignez la flèche à l’écran du projecteur. Serrer la vis de sécurité pour bloquer la rota-
tion.
PROJECTOR PLATE INSTALLATION 4-2
4-1
4-2
(K)
Make sure arrow points to projector screen
Asegúrese de que la flecha apunte a la
pantalla del proyector
Assurez-vous que la flèche pointe l’écran
du projecteur à
(S)
3-3
E
Slide threaded pipe (E) into desired position. Tighten set screws to lock into place.
Snap on tube cover (I).
Deslizar un tubo roscado (E) en la posición deseada. Apriete el tornillo para bloquear
en su lugar. Coloque la de la sonda (I).
Diapositive un tuyau fileté (E) dans la position désirée. Serrer la vis pour verrouiller en
place. Aligner sur la couverture du tube (I).
3-4 ATTACH THREADED PIPE
3-4
I
J
