5
JSK2F-30-0004
1b-2
drill depth
65mm / 2.5”
drill diameter
12mm
15/32”
1b-3
Insert (F) into both holes. Use a hammer to tap in if necessary.
Insertar (F) en los agujeros. Utilice un martillo para golpear en caso de necesidad.
Insérer (F) dans les deux trous. Utilisez un marteau pour enfoncer dans le cas échéant.

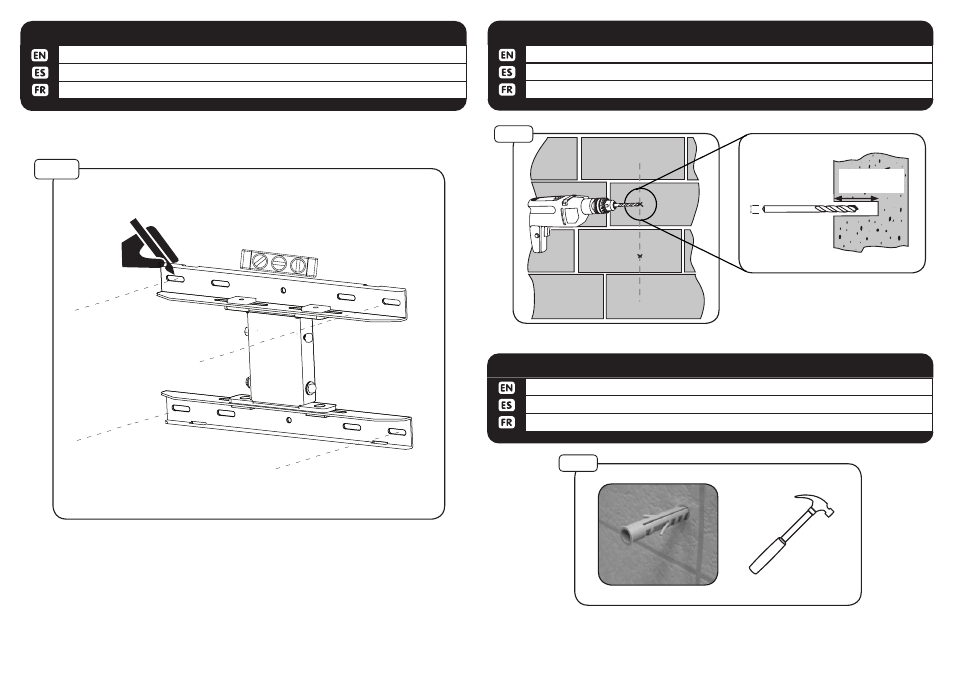

1b-3 MASONRY BLOCK & CONCRETE INSTALLATION
F
Use 11 mm-7/16“ drill bit to drill 65mm - 2.5” holes on marks.
Utilice un 11 mm-7/16“ para perforar la madera poco 65mm - 2.5” agujeros.
Utilisez un 11 mm-7/16“ bits de forage pour percer 65mm - 2.5” po.
1b-2 MASONRY BLOCK & CONCRETE INSTALLATION
Level wall plate, then mark 4 hole locations.
Nivele la placa de pared, marque 4 agujeros.
Niveau de la plaque murale, puis marquez 4 trous.
MASONRY BLOCK & CONCRETE INSTALLATION 1b-1
1b-1
