6
JSK2F-30-0004

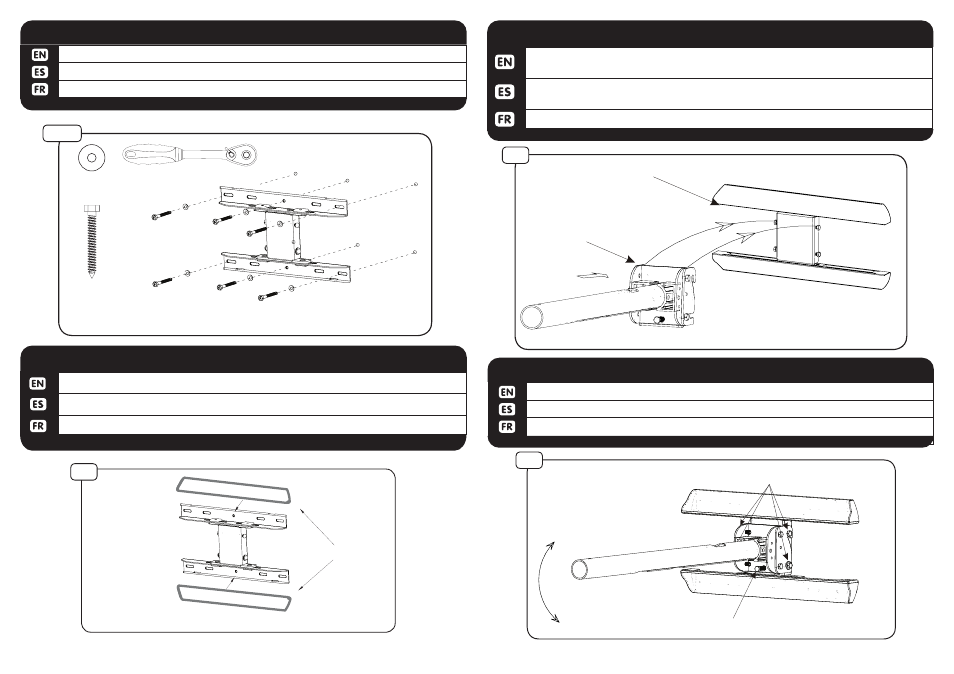

Lift short throw projector arm (B) up to wall plate (C) and hook onto top screws on wall
plate.
Levante el brazo proyector (B) hasta la placa de pared (C) y un gancho en los tornil-
los.
Bras de levage de projecteur (B) sur la plaque murale (C) et un crochet sur les vis.
3-1 ATTACH SHORT THROW ARM
Fasten wall plate to wall using screw (A) and washer (U).
Fije la placa de pared a pared con el tornillo (A) y la arandela (U).
Fixer la plaque murale au mur avec la vis (A) et la rondelle (U).
MASONRY INSTALL WALL PLATE 1b-4
Align part (D) to top and bottom wall plate and snap on.
Alinee la parte (D) para soporte de pared broche de presión en.
Aligner la partie (D) à support mural haut et pression sur les.
2 ATTACH WALL MOUNT COVERS
D(2)
2
1b-4
8mm x 65mm
A
Washer
U
Use (Y) to adjust to desired angle. Tighten (Z) to secure into place.
Utilize (Y) par ajustar el ángulo deseado. Apriete (Z) para asegurar en su lugar.
SECURE SHORT THROW ARM 3-2
Régler (Y) l’angle désiré. Serrez (Z) pour fixer en place.
+4°/-4°
3-2
3-1
C
B
Z
Y
