Manuel d’instructions 4
Pour le déchargement et le déplacement de l’équipement, il faut utiliser un chariot élévateur avec
des pales, qui devraient embrasser toute la profondeur de la base. À défaut, les pales doivent être
suffisamment longues pour supporter toute la profondeur de l’équipement. Les pales de portance
doivent être plates et appuyer fermement sur la base. L’armoire doit être élevée en appuyant sur
les pales sous le profil qui supporte l’équipement. (Fig. 3-2).
En raison de la répartition inégale des charges dans l’équipement, il se peut que le
centre de gravité soit déplacé par rapport au centre de l’armoire. Il faudra prendre
les précautions pertinentes pour éviter le culbutage de l’équipement en cas de
manoeuvres brusques.

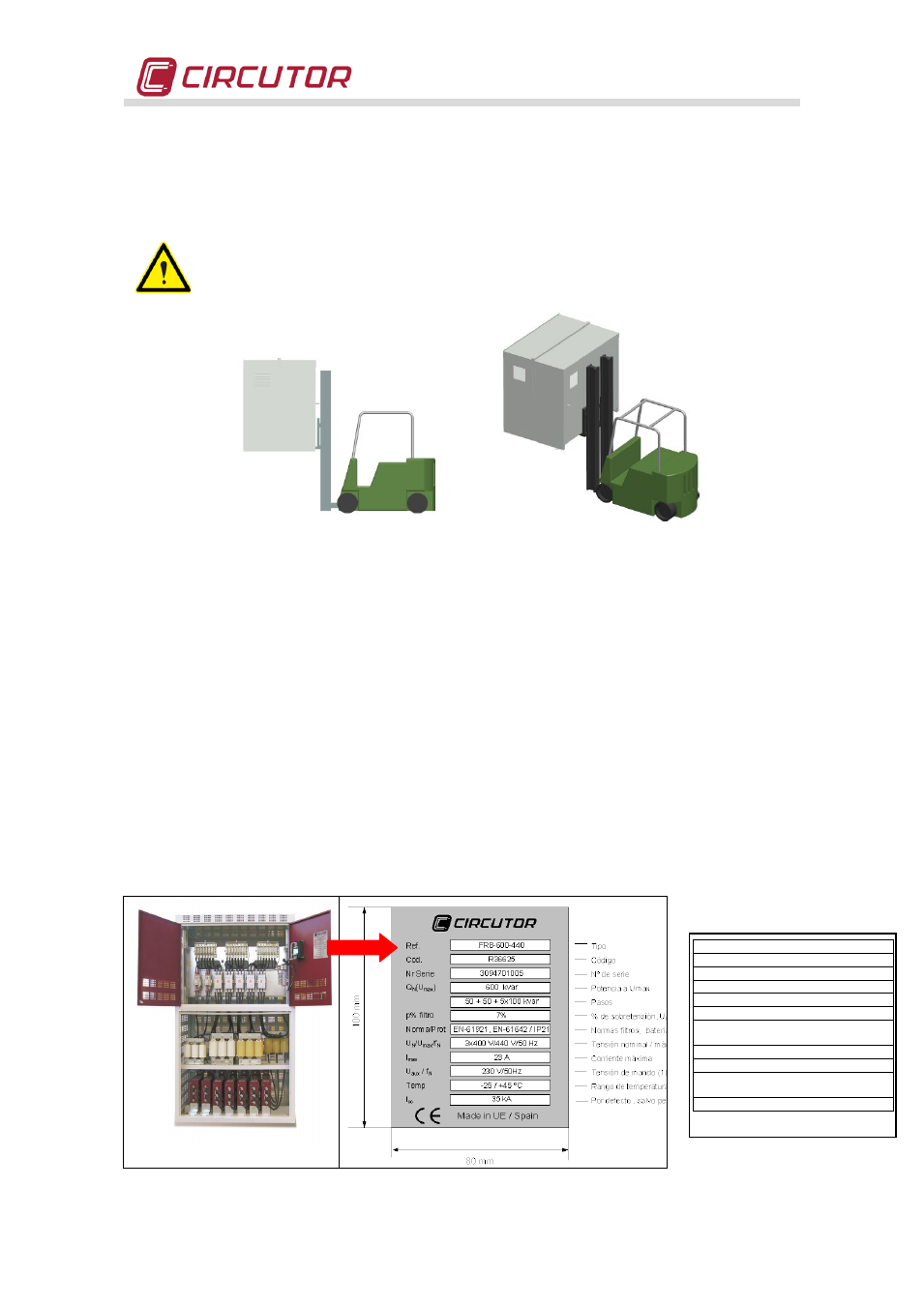

Fig. 3-2 .-Déchargement avec chariot élévateur
3.3 Stockage
Pour le stockage des batteries de condensateurs avec filtre de refus, il faut suivre les
recommandations suivantes :
- Éviter la pose sur des superficies irrégulières.
- Ne pas situer dans des zones extérieures, humides ou exposées à des projections d’eau.
- Éviter les foyers de chaleur (température ambiante maximale : 45 ºC)
- Éviter les ambiances salines et corrosives.
- Éviter de situer l’équipement dans des zones où se produit beaucoup de poussière ou une
s’il existe une pollution par agents chimiques ou d’autres types de pollution.
- Ne pas déposer de poids sur les armoires des équipements.
4
CARACTÉRISTIQUES TECHNIQUES
4.1 Étiquette des caractéristiques
L’étiquette avec toutes les caractéristiques de l’équipement se trouve à l’intérieur de ce dernier et
généralement à côté du régulateur de FP (ver Fig. 4-1). Prenez note que la batterie de filtres
contient la donnée p%, qui indique le facteur de syntonie du filtre. Cette donnée est importante
pour établir la fréquence de résonnance du filtre.
Fig. 4-1 .- Étiquette des caractéristiques
Type
Code
Numéro de série
Puissance à Umax
Passages
% de surtension, U
L
/U
C
en %
Normes filtres, batteries/Degré
protection
Courant maximal
Tension de commande (1)
Rang de températures intérieur
armoire
Par défaut, sauf demande spéciale
