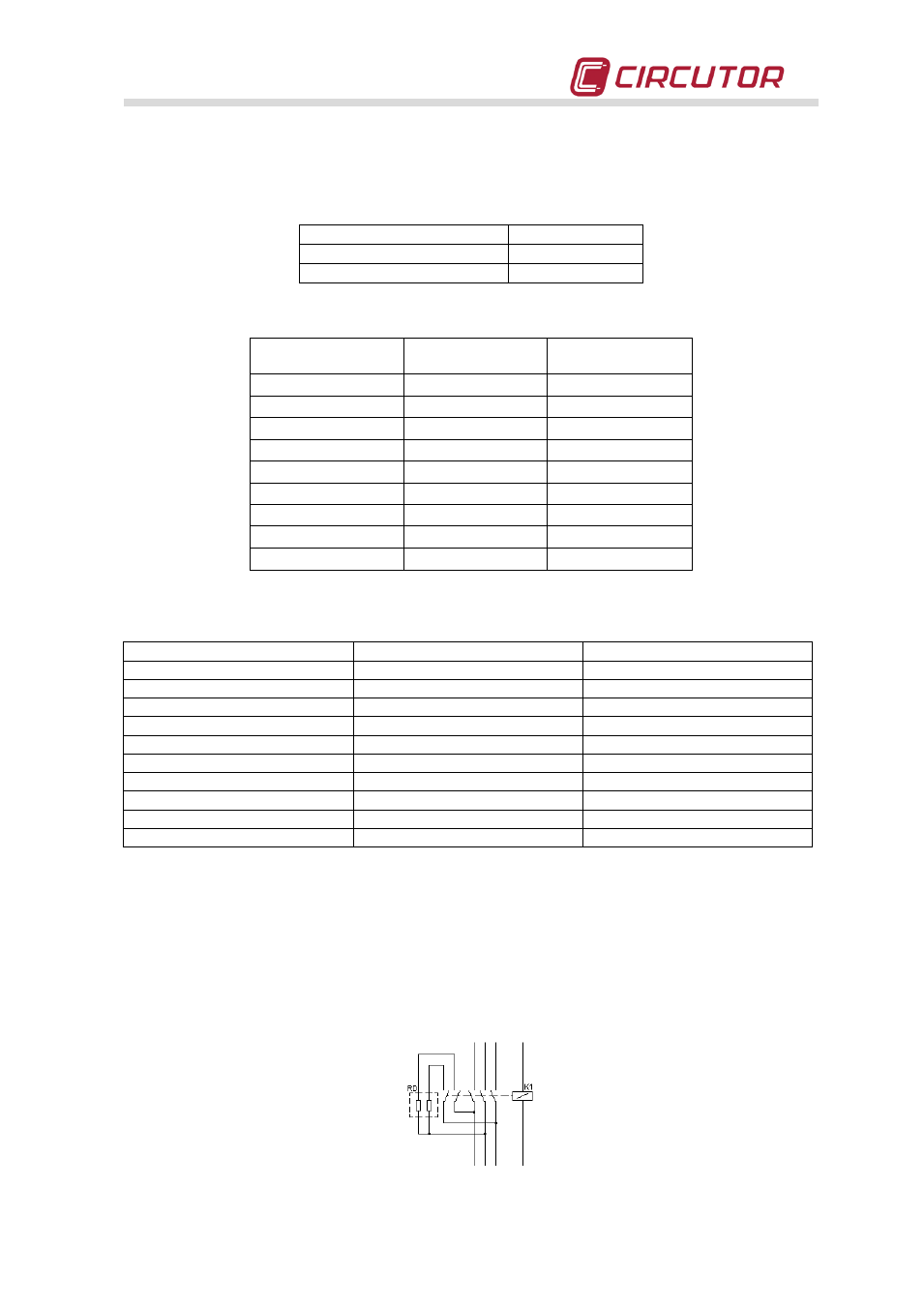

CIRCUTOR OPTIM-FR Series - Manuel (Page 15)

Manuel d’instructions 13
7.2.2 Serrage des connexions électriques.
• Les connexions doivent être serrées. Les couples de serrage suivants pour les bases de
fusibles et pour les contacteurs sont ceux indiqués sur les tableaux 7-1 et 7-2
Tableau 7-1.- Couples de serrage des câbles aux bases de fusibles
BASE FUSIBLE SERRAGE (Nm)
NEOZED 63 A 3,6
NH-00 15,2
Tableau 7-2.- Couples de serrage de câbles aux bornes des contacteurs
MODÈLE Auxiliaires (Nm) PUISSANCE(Nm)
GMC-12 1,3 1,6
GMC-18 1,3 2,2
GMC-32 1,3 2,9
GMC-40 1,3 2,9
GMC-50 1,3 4,5
GMC-65 1,3 4,5
GMC-75 1,3 4,5
GMC-85 1,3 4,5
GMC-150 1,3 9
Tableau 7-3.- Couples de serrage de câbles aux bornes des réactances
Réactance Connexion Borne (Nm)
R-5-400 Borne 1,83
R-10-400 Borne 1,83
R-15-400 Borne 1,83
RB-20-400 Plat 6,2
RB-25-400 Plat 6,2
RB-30-400 Plat 15,2
RB-40-400 Plat 15,2
RB-50-400 Plat 30
RB-60-400 Plat 30
RB-80-400 Plat 30
7.2.3 Points clé pour l’inspection des contacteurs.
• Vérifier que les parties en plastique ne sont pas noircies et ne présentent pas de symptômes
de brûlure et qu’elles ne sont pas durcies.
• Vérifier que la tête est bien insérée
• Vérifier le serrage des câbles et des bornes selon le tableau 7-2
• Les bornes doivent être propres.
• Dans le cas où la batterie inclurait des résistances de décharge RD, vérifier qu’elles sont en
bon état (elles ne sont pas ouvertes et ne présentent pas de symptômes de brûlure).
Fig. 7-1 .- Connexion des résistances de décharge
