Manuel d’instructions

11

6.2 Mise en marche

SÉCURITÉ

Avant de procéder à travailler sur les équipements, il faut appliquer les règles de

sécurité commentées au point 2 de ce manuel.

Il faut suivre strictement les normes et lois à application nationale de chaque pays

où l’on installe ou manipule la batterie de condensateurs avec filtre FR.

Assurez-vous que le magnétothermique intérieur qui démarre le régulateur (indiqué comme

protection de manœuvre sur la fig. 4.3) est connecté

Connecter l’alimentation du tableau et vérifier que, immédiatement, le display du régulateur

est éclairé. Dans le cas contraire, arrêter et vérifier le point antérieur.

Vérifier l’indication de cosϕ du régulateur. Si l’indication est hors du rang 0,5 a 1, il existe le

soupçon que le transformateur de courant et / ou l’alimentation du régulateur sont mal

connectés. La majeure partie des régulateurs utilisent un seul transformateur de courant.

Dans ce cas, connecter selon la fig. 6-2 (placer le transformateur de courant dans la phase L1

et prendre l’alimentation de tension des phases L2 et L3)

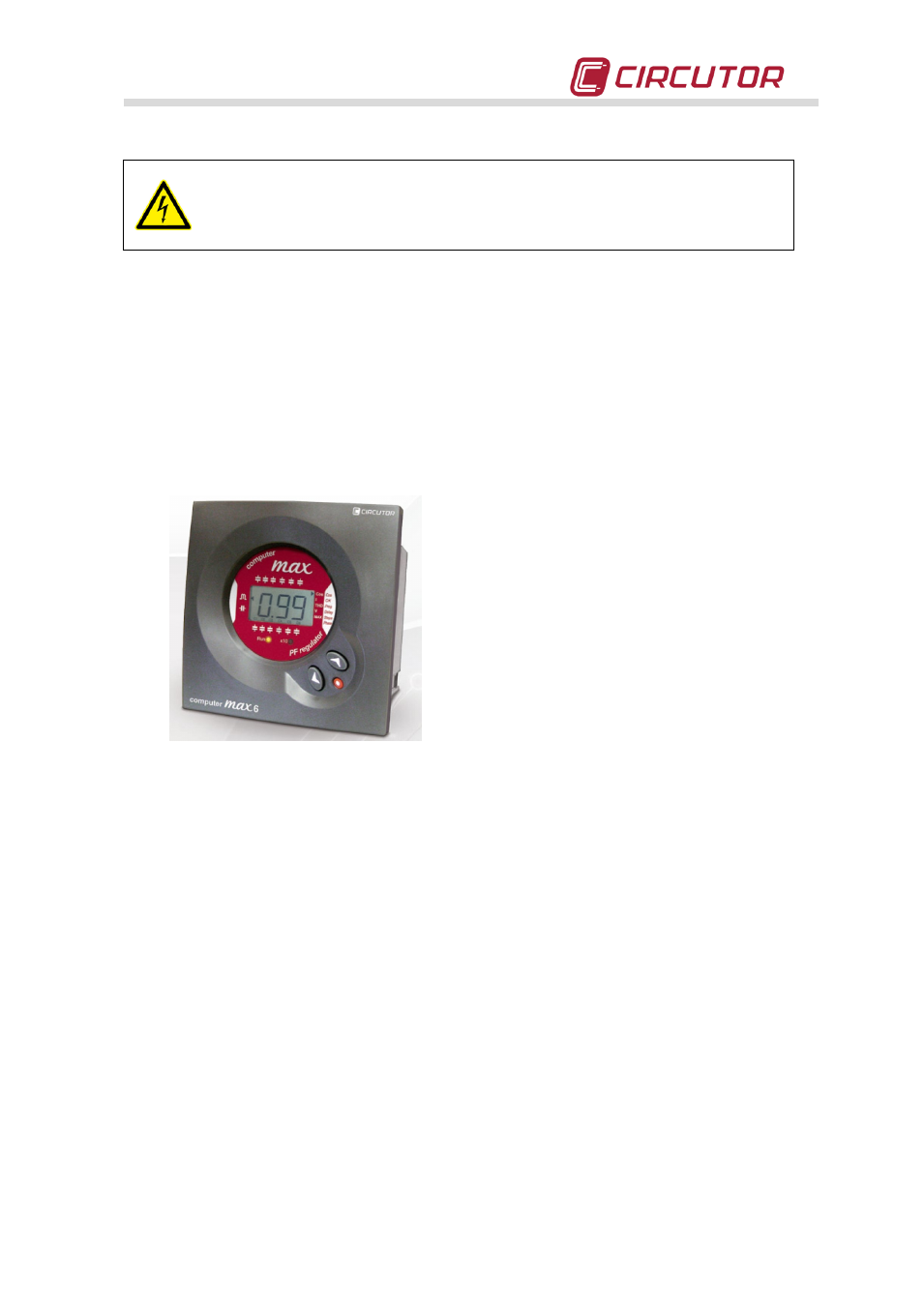

Fig. 6-1 .- Régulateur Computer Max

(Photo à titre d’exemple. Peut ne pas coïncider avec le

modèle employé sur votre équipement).

RÉGULATEUR cosϕ

ALIMENTATION ET MESURE

RELAIS C1 C6

CHARGES

Fig. 6-2 .- Connexion type d’un régulateur

avec un seul TC

(Dans le cas d’utiliser Computer + ,

3 transformateurs de courant sont utilisés. Voir manuel

spécifique du régulateur Computer +)

Une fois assuré que le régulateur est bien connecté, procédez au réglage des paramètres du

régulateur pour l’installation que vous essayez de compenser. Pour ce faire, suivez les

instructions du manuel du régulateur, qui est joint à la batterie.

6.3 Vérifications une fois que la batterie est connectée et que le régulateur est réglé

Postérieurement à la mise en marche, vérifier le correct fonctionnement de l’équipement. Un

symptôme de bon fonctionnement est que, une fois écoulé le temps de réaction du régulateur,

le display indique un cosϕ proche d’1 et le compteur de réactive doit s’arrêter.

Vérifiez que la tension d’alimentation ne dépasse pas la valeur nominale +10% (IEC 60831-1)

Vérifiez le courant absorbé par chaque groupe LC du filtre. Dans des conditions normales, il

doit être proche de celui nominal (voir tableau 7.5) et jamais supérieur à 1,3 fois cette valeur

sous une forme permanente. Une consommation permanente supérieure au nominal peut être

due à la présence d’harmoniques sur le réseau ou à une tension d’alimentation trop haute.

Les deux circonstances sont préjudicielles pour les condensateurs et pour les réactances du

filtre.
