M98235701-02-12A

Computer Smart 6 / Computer Smart 12

- 25 -

condensateurs, Tr, entre 20 s et 5000 s. Par défaut, le paramètre Tc est configuré à 10 secondes et le Tr à

50 secondes.

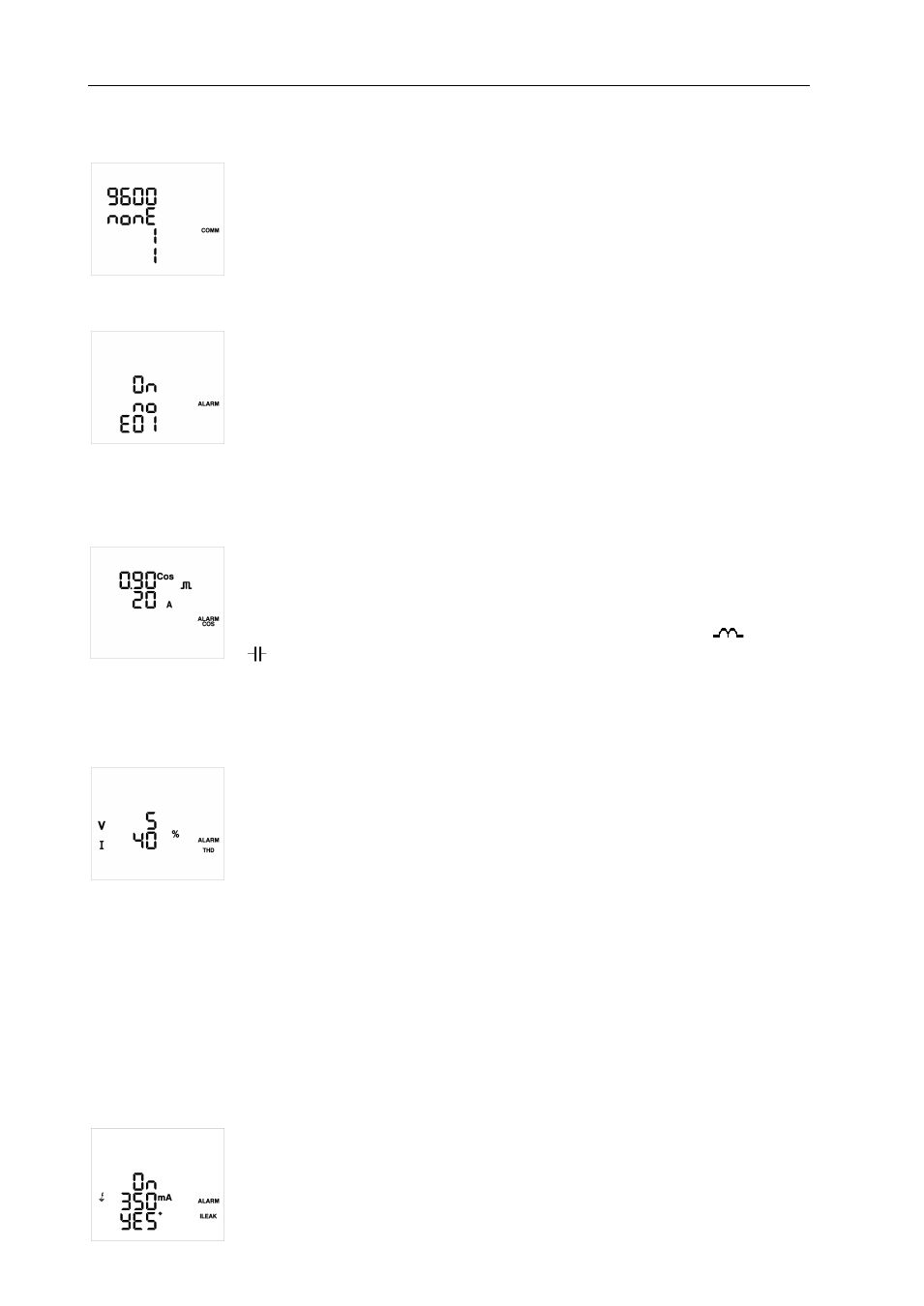

Écran de Configuration des Communications (PC9, TypeC2) :

Sur cet écran, plusieurs paramètres rattachés aux communications (RS-485) de

l’équipement, sont configurés :

Le baudrate (9600, 19200 ou 38400)

La parité (nonE - Aucune, EvEn - Pair, odd - Impair)

Le nombre de bits de stop (1 ou 2)

Le numéro de périphérique assigné (1-255)

Écran d’Activation d’alarmes (PA1, TypeC3) :

Sur cet écran, chaque type d’erreur ou d’alarme est configuré (de E01 à E14, voir

Tableau 5-5) : leur activation ou désactivation et si nous voulons associer cette erreur

ou alarme à l’activation du relais d’alarme.

Pour chaque erreur ou alarme nous pouvons configurer :

On / Off : Activation ou désactivation de l’erreur ou alarme.

Yes / No : Association ou non avec le relais d’alarme.

Alarme affichée

Écran de Configuration de l’alarme de Cosinus ϕ (PA2, TypeC2) :

Ces paramètres établissent la limite d’action de l’alarme. Si l’alarme est activée (depuis

PA1), chaque fois que la valeur du cosinus ϕ se trouvera en dessous de la valeur

configurée et que le courant sera supérieur à celui configuré, l’équipement nous

montrera le code d’erreur correspondant (voir Tableau 5-5).
La valeur configurée de cosinus peut aller de 0 à 0.99 tant inductif (

) que capacitif

(

). La valeur configurée de courant est en A et peut varier entre 0 et 9999 A.

L’action de cette alarme a un retard de 15 secondes.

Écran de Configuration de l’alarme de THD (PA3, TypeC2) :

Ces paramètres établissent la limite d’action de l’alarme. Si l’alarme est activée (depuis

PA1), chaque fois que la valeur de THD de Tension ou THD de Courant monte au-

dessus de la valeur configurée, l’équipement nous montrera le code d’erreur

correspondant (voir Tableau 5-5).
Les valeurs configurées sont en % et peuvent varier entre 0 et 99%.
L’action de cette alarme a un retard de 15 secondes.

Écran de Configuration de l’alarme de Courant de Fuites (PA4, TypeC2) :

Il y a plusieurs alarmes rattachées au courant de fuites (E09, E12, E13 et E14, voir point 5.7).

Avec le deuxième paramètre, la limite d’action de l’alarme E09 est établie. Dans la mesure où l’alarme sera

activée (depuis PA1), chaque fois que le courant de fuites mesuré monte au-dessus de la valeur configurée,

l’équipement nous montrera le code d’erreur correspondant E09 (voir Tableau 5.5).
La valeur configurée est en mA et peut varier entre 10 et 1000mA. Le retard de l’alarme n’est pas

configurable et il est inférieur à 2 secondes, en fonction de la mesure du courant de fuites par rapport à la

limite configurée.

Le premier paramètre configurable (On/Off) sert, une fois que l’alarme E09 a sauté, à

réaliser un processus de connexion et de déconnexion de tous les condensateurs pour

chercher lequel/lesquels est le responsable de la fuite, et une fois détecté, il l’annule

pour qu’il ne soit plus reconnecté. Lorsque ceci se produit, l’équipement nous montrera

le code d’erreur correspondant (voir Tableau 5.5) et montrera le/ les condensateurs
