5.4 Écrans de Configuration

Pour adapter le régulateur à l’installation où il faut réaliser la régulation du cosϕ, il faut programmer une série

de paramètres. Les paramètres programmables se trouvent dans les différents écrans de configuration qui

sont indiqués ci-après, par ordre d’apparition. Chaque écran indique sa fonctionnalité en s’aidant des icônes

montrées sur la partie droite du display.
Dans les écrans de configuration, nous devons distinguer lorsque nous sommes ou non en édition des

paramètres configurables. Il est facile de le savoir puisque, lorsque nous sommes en édition, le paramètre

configurable clignote. S’il n’en est pas ainsi, soit nous ne serons pas en édition soit ce paramètre n’est pas

éditable.

Les paramètres suivants sont configurables :

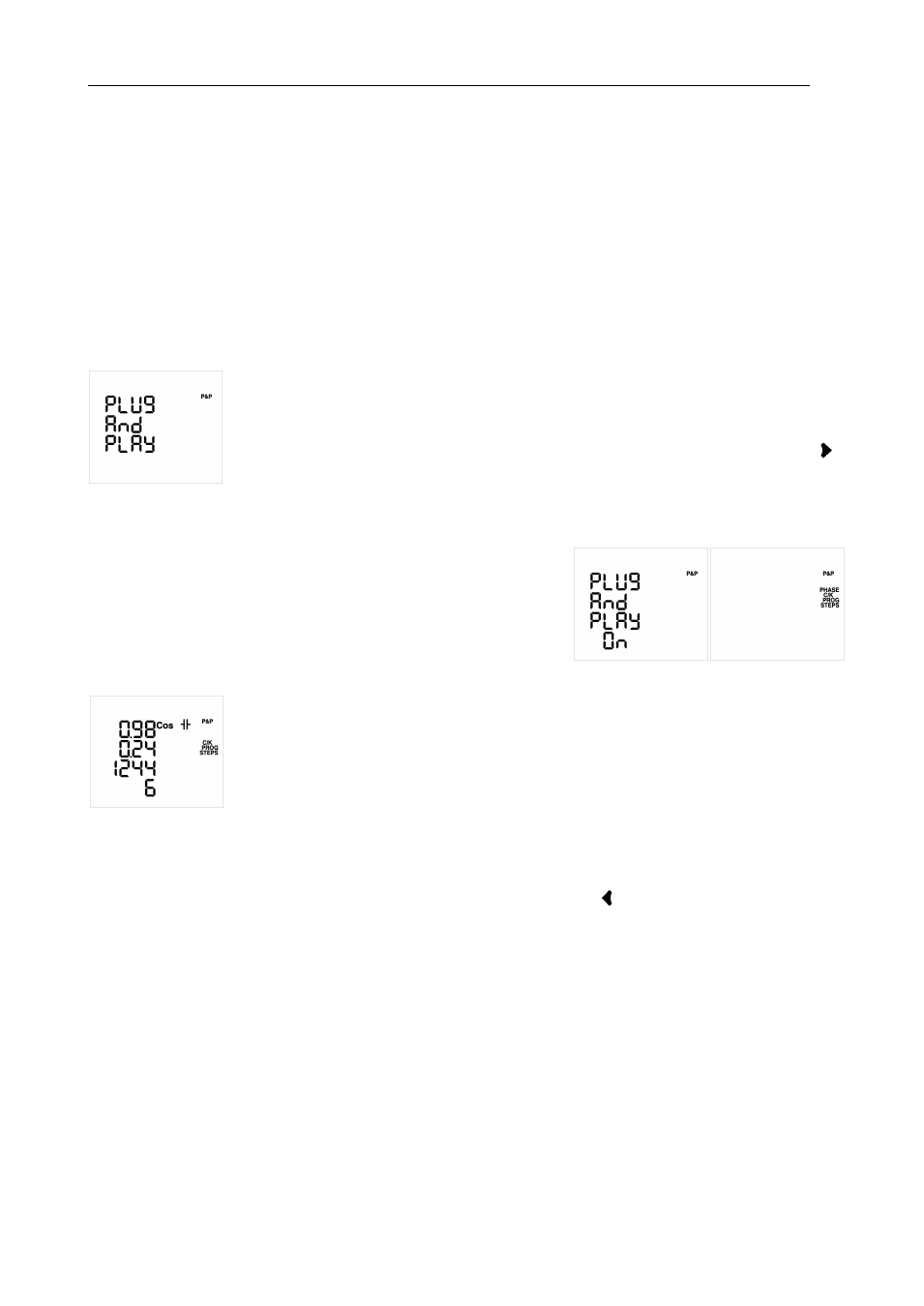

Écran de Plug&Play (PC1, TypeC1) :

L’écran de Plug&Play est le premier qui apparaît lorsque nous entrons dans l’état de

Configuration. Le Plug&Play est une aide à l’heure de configurer l’équipement, puisqu’il

configure automatiquement les paramètres de base et nécessaires pour que

l’équipement puisse régler correctement.

Pour commencer le processus de Plug&Play nous devons appuyer longuement sur .

Une fois démarré, l’équipement commence un processus de connexion et de

déconnexion des condensateurs, il mesure et calcule pour obtenir les paramètres

suivants de la batterie : Phase, Facteur C/K, Programme et Nombre d’Échelons (ces paramètres peuvent

également être configurés sous une forme manuelle depuis leurs écrans respectifs).

Lorsque le processus de Plug&Play de l’équipement est actif, ces

deux écrans sont affichés sous une forme intermittente,

conjointement à une intermittence du backlight, et tant que cela ne

cessera pas, le processus ne sera pas terminé (il peut mettre

plusieurs minutes). Durant le processus, des connexions et des

déconnexions des condensateurs se produiront, lesquelles seront

affichées sur écran.

Une fois terminé le Plug&Play de l’équipement, si aucune erreur ne s’est produite

durant le processus, les résultats seront montrés sur écran sous la forme suivante :

Ligne 1 : Cosinus Triphasé actuel

Ligne 2 : Paramètre C/K calculé

Ligne 3 : Programme

Ligne 4 : Nombre d’échelons (Steps) détectés

Outre ces paramètres, le Plug&Play a également calculé la Phase, mais ceci n’est pas

montré sur écran.

Le Plug&Play trouve un programme entre les 10 considérés standards, à savoir : 1111, 1222, 1244, 1248,

1122, 1124, 1224, 1233, 1234, 1236. Si le programme de la batterie ne correspond pas à ceux standards, il

existe l’option de réaliser le Plug&Play en le démarrant avec une

longue. De cette manière, le

programme se trouve plus proche de celui installé entre 1111 et 1999. Dans ce cas, une plus grande stabilité

de la charge est requise pour que le Plug&Play trouve bien le programme.

Si une erreur se produit durant le processus de Plug&Play, le processus est avorté et il est montré sur écran.

Dans le cas où, avant que l’erreur ne se produise, un paramètre aurait été calculé de façon satisfaisante, il

sera montré sur sa ligne assignée précédemment. Les erreurs qui peuvent se produire dans le Plug&Play

sont les suivantes :
