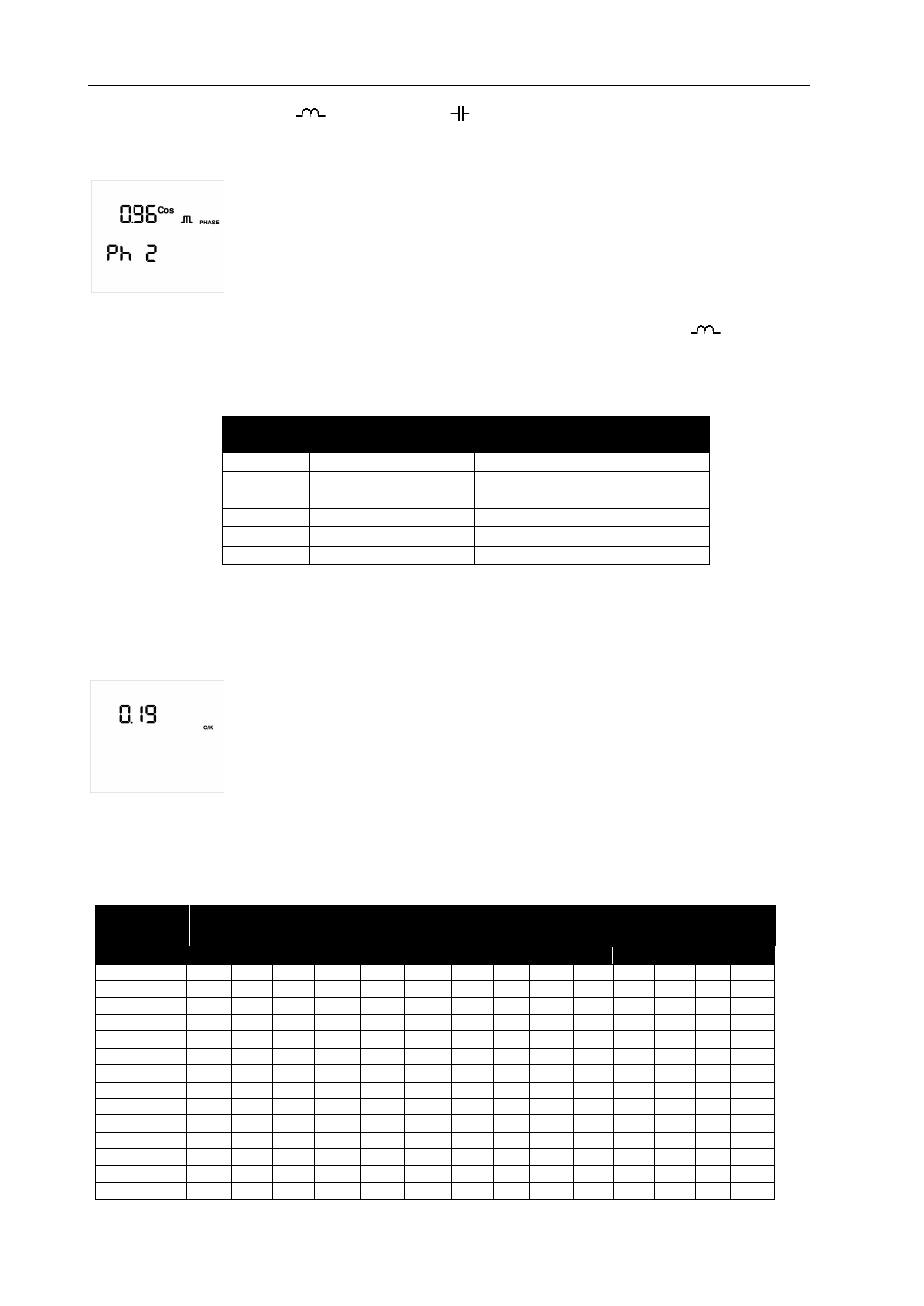

l’excès de compensation soit de 70% de la puissance de l’échelon plus petit. Toute valeur peut être
configurée entre 0.7 Inductif (
) et 0.7 Capacitif ( ).
Écran de Configuration de la Phase entre tension et courant (PC4, TypeC2) :
Ce paramètre permet d’adapter le régulateur à différentes options de connexion des
câbles d’alimentation et de mesure et du transformateur de courant, aux phases du
système triphasé. La configuration supposée par défaut est celle montrée sur la
fig.2.2, c’est à dire, le transformateur de courant dans la phase L1 et la mesure de
tensions dans les phases L1, L2 et L3. Il est souvent difficile de vérifier que
l’équipement a été câblé de cette façon et, par conséquent, pour s’adapter à la
situation, il faudra choisir l’une des options Ph 1 à Ph 6, indiquées sur le tableau 5.2.
La sélection d’une des options ou d’une autre doit se faire lorsque, dans l’installation, lors du réglage, une
puissance réactive inductive est consommée avec un cosϕ entre 0,6 et 1 inductif (
). Les différentes
options sont sondées jusqu’à ce que l’écran montre un cosϕ entre 0,6 et 1 (l’affichage du cosinus sur cet
écran est seulement à titre informatif, pas éditable).
Tableau 5-2.- Options de sélection de phase dans les Computer Smart-
Écran
Phases de mesure
de V
Phase de Connexion du TC
Ph 1 L1-L2-L3 L1
Ph 2 L1-L2-L3 L2
Ph 3 L1-L2-L3 L3
Ph 4 L1-L2-L3 L1 (Transfo inversé)
Ph 5 L1-L2-L3 L2 (Transfo inversé)
Ph 6 L1-L2-L3 L3 (Transfo inversé)
Écran de Configuration du Facteur C/K (PC5, TypeC2) :
Ce paramètre est réglé selon le courant réactif apporté par l’étape la plus petite du
condensateur, mesurée sur le secondaire du transformateur de courant (TC). La valeur
de réglage de ce dernier dépend donc de la puissance de l’étape la plus petite de
condensateur, de la relation du TC et de la tension de réseau. La valeur est
configurable entre 0,02 et 1.00.
Le tableau 5.3 donne les valeurs auxquelles il faut régler le C/K pour un réseau de 400
V c.a. entre phases, différentes relations de transformateur et puissances de l’échelon
le plus petit. Pour d’autres tensions ou conditions non incluses sur le tableau, on peut
obtenir la valeur de C/K au moyen d’un simple calcul qui est détaillé ci-après.
Tableau 5-3.- Facteur C/K selon puissance de l’échelon inférieur et relation du transformateur de courant
(TC)-
Relation du TC
(I
p
/I
s
)
Puissance en kvar de l’échelon plus petit, en kvar, à 400 V
2,5 5,00 7,5 10,0 12,5 15,0 20,0 25,0 30,0 40,0 50,0 60,0 75,0 80,0
150/5 0,12 0,24 0,36 0,48 0,60 0,72 0,96
200/5 0,09 0,18 0,27 0,36 0,45 0,54 0,72 0,90
250/5 0,07 0,14 0,22 0,29 0,36 0,43 0,58 0,72 0,87
300/5 0,06 0,12 0,18 0,24 0,30 0,36 0,48 0,60 0,72 0,96
400/5 0,05 0,09 0,14 0,18 0,23 0,24 0,36 0,48 0,58 0,72 0,87
500/5 0,07 0,11 0,14 0,18 0,22 0,29 0,36 0,45 0,54 0,72 0,87
600/5 0,06 0,09 0,12 0,15 0,18 0,24 0,30 0,36 0,48 0,60 0,72 0,90 0,96
800/5 0,07 0,09 0,11 0,14 0,18 0,23 0,27 0,36 0,45 0,54 0,68 0,72
1000/5 0,05 0,07 0,09 0,11 0,14 0,18 0,22 0,29 0,36 0,43 0,54 0,57
1500/5 0,05 0,06 0,07 0,10 0,12 0,14 0,19 0,24 0,29 0,36 0,38
2000/5 0,05 0,07 0,09 0,11 0,14 0,18 0,22 0,27 0,28
2500/5 0,06 0,07 0,09 0,12 0,14 0,17 0,22 0,23
3000/5 0,05 0,06 0,07 0,10 0,12 0,14 0,18 0,19
4000/5 0,05 0,07 0,09 0,11 0,14 0,14
