Manuel d’instructions AR6
50 de 77
Permet de changer la visualisation entre les
valeurs instantanées, celles maximales ou
minimales et entre valeurs consommées et
générées.
Montre les paramètres électriques calculés
relatifs à la qualité de réseau, à la demande de
puissance, à l’énergie consommée ou générée
et aux valeurs instantanées RMS.

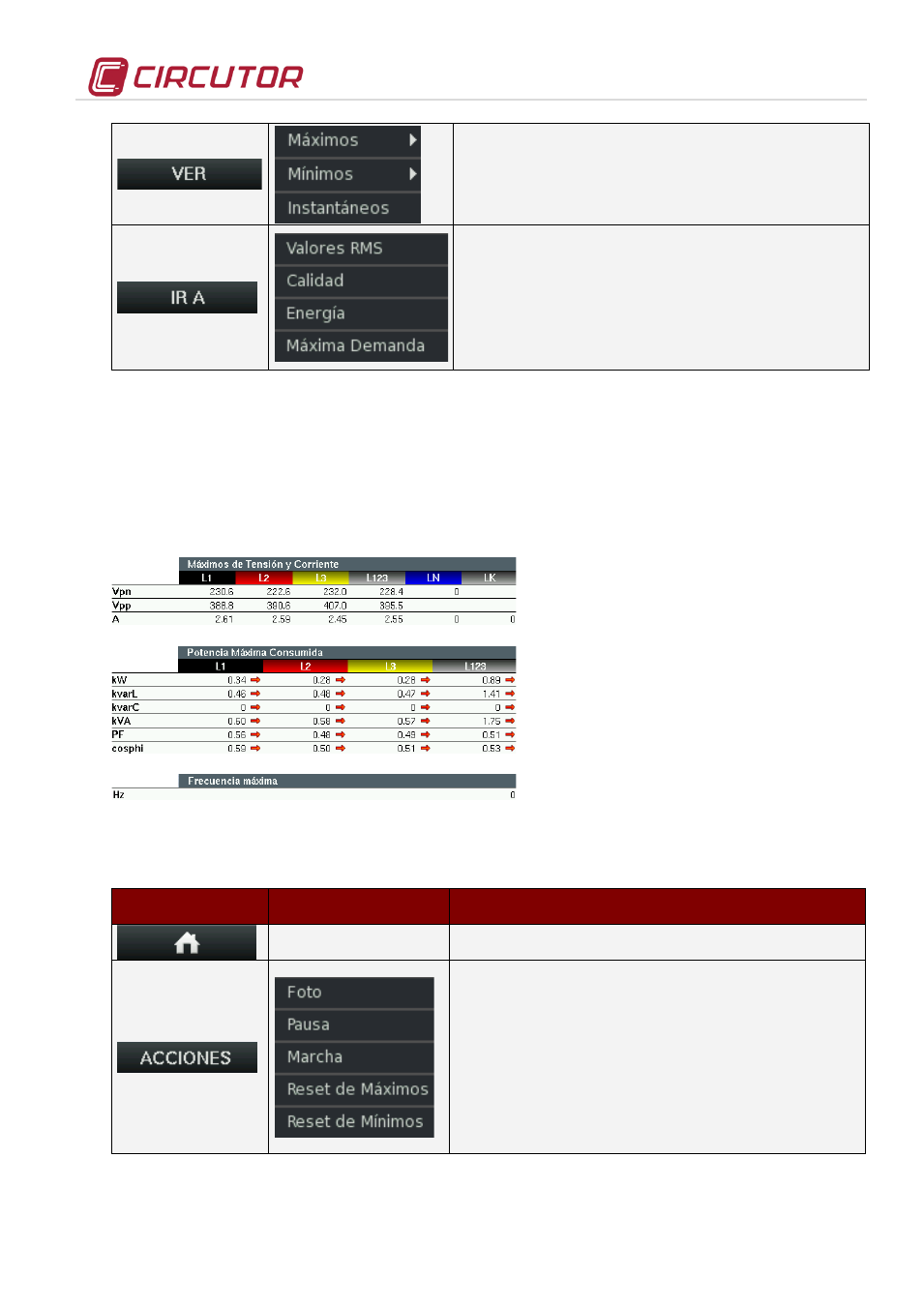

7.9.3 Écran de Maximums / Minimums
Il affiche les valeurs maximales ou minimales (selon sélection) des paramètres
électriques de base. En appuyant sur les flèches ▼/ ▲ on alterne la valeur, la date et
l’heure à laquelle se sont produits les maximums ou minimums. Une flèche rouge

inique la puissance consommée et une flèche verte

la puissance générée.
Paramètres visualisés :
• Tension simple, V (phase-neutre)
• Tension composée, V (phase-
phase)
• Courant A
• Puissance active kW
• Puissance réactive L, kvarL
• Puissance réactive C, kvarC
• Puissance apparente, kVA
• Facteur de puissance, PF
• Angle cos ϕ (cosphi)
• Fréquence
Les options du menu inférieur de cet écran sont :
Touche Fonction Description
Home
Permet de retourner au menu principal
Permet de « geler » les valeurs des variables sur
l’écran avec la fonction pause. Avec la Photo,
toutes les valeurs instantanées mesurées par
l’analyseur sont capturées avec les formes
d’onde des tensions et les courants. Cette
PHOTO est enregistrée sur un fichier .PHO sur
la carte SD avec le nom de la mesure active.
Elle permet d’effacer les valeurs maximales et
minimales stockées.
