Permet de sélectionner entre L1, L2, L3 pour
les visualiser d’une façon indépendante ou d’une
façon simultanée

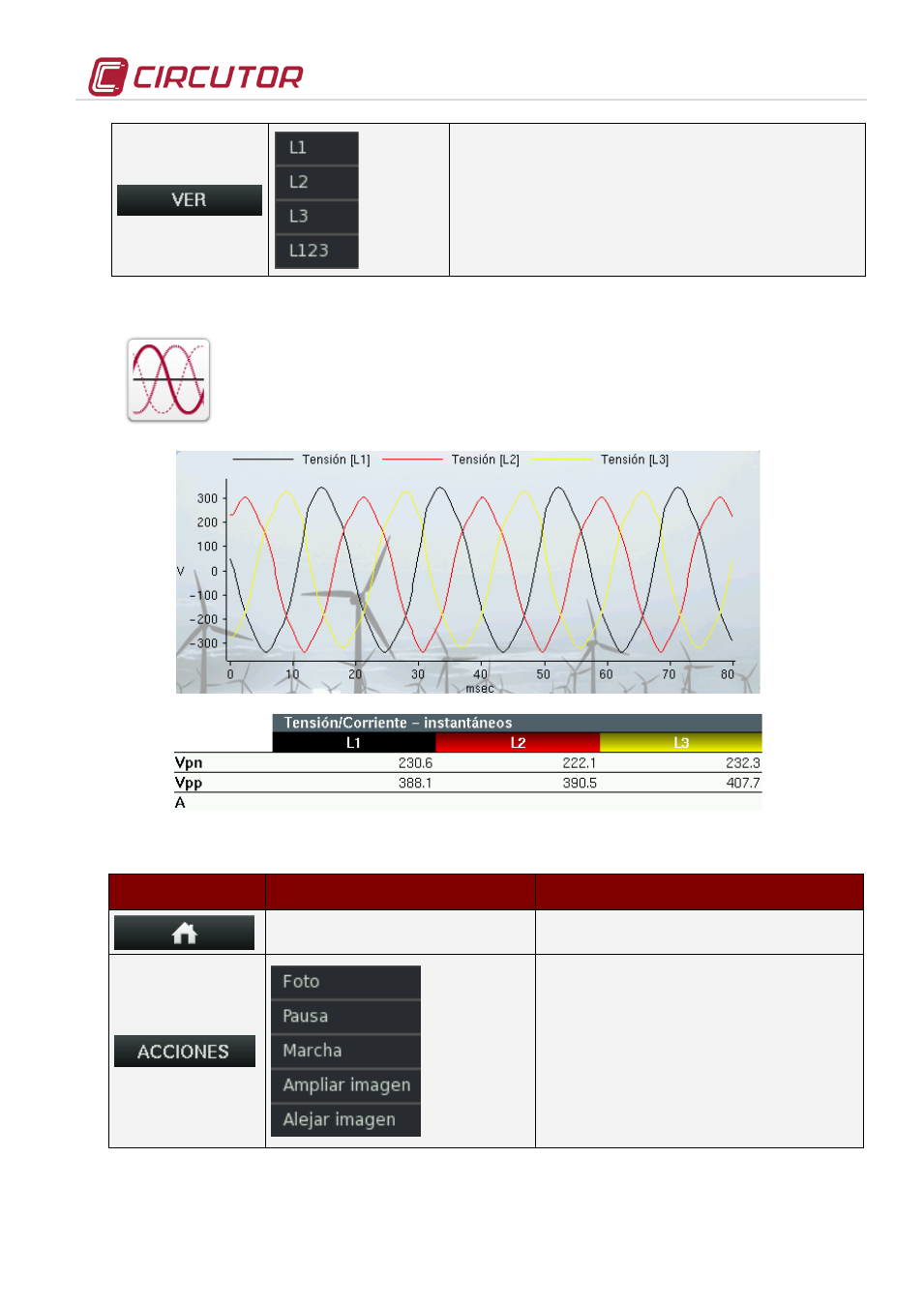

7.5 FORMES D’ONDE
L’écran FORMES D’ONDE montre graphiquement les signaux de tension et
courant “U”, “I” ou “VI” de L1, L2, L3, LIII ou LN
Les options du menu inférieur de cet écran sont :
Touche Fonction Description
Home
Permet de retourner au menu
principal
En utilisant Pause l’image est arrêtée.
Une fois pausée, il est possible de
réaliser un agrandissement d’une
partie du signal avec l’option
AGRANDIR IMAGE. Avec l’option
ÉLOIGNER IMAGE l’agrandissement
est annulé. Les valeurs sont à
nouveau visualisées en temps réel
avec l’option Marche.
