Manuel d’instructions AR6
28 de 77

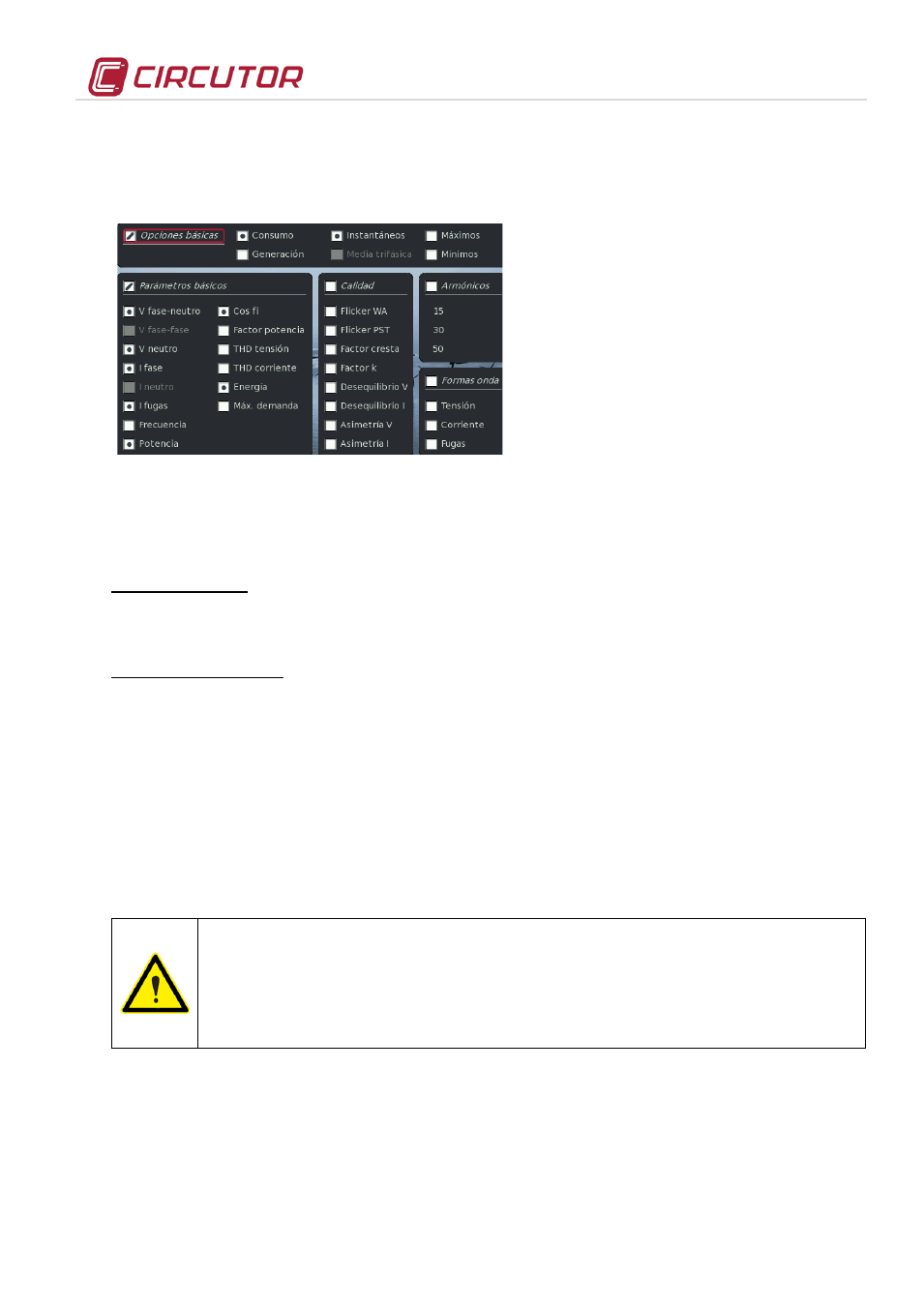

7.1.2.3 SÉLECTION DE VARIABLES
Cet écran équipement permet la sélection des variables que l’on souhaite enregistrer
Sélection rapide :
• Options de base
• Paramètres de base
• Qualité
• Harmoniques
• Formes d’onde
L’équipement enregistre les variables que l’utilisateur sélectionne sur cet écran. Il est très
important que l’utilisateur s’assure de sélectionner les variables qu’il souhaite enregistrer.
Les options que présente cet écran sont :
Options de base : Ce sont les options qui affectent sous une forme générale le reste de la
sélection, comme l’enregistrement de consommation ou de consommation et génération,
instantanés, maximums et minimums ou moyenne de valeurs triphasées.
Paramètres de base : Ce sont les variables individuelles. L’utilisateur peut sélectionner
les variables particulières qu'il souhaite enregistrer comme tensions, courants,
paramètres de qualité, formes d’onde et degré d’harmoniques qu'il requiert.
Avec les flèches ◄/ ► on se déplace entre les Options de base, paramètres de base,
qualité, harmoniques, formes d’onde alors que, avec les flèches ▼/ ▲ on se déplace
entre tous les champs de variables à sélectionner. Avec le bouton l l’activation ou la
désactivation de la variable ou du groupe de variables sont réalisées.
7.1.2.4 CONFIGURATION D’ÉVÉNEMENTS
Les événements enregistrés par l’AR6 sont basés sur cet écran de configuration.
L’enregistrement d’événements de qualité est désactivé durant 10 minutes
sous forme automatique en détectant plus d’1 événement/seconde durant 15
secondes. Ce processus de désactivation est réalisé 5 fois ; après quoi,
l’enregistrement est désactivé en permanence pour éviter qu’une mauvaise
configuration dans la détection d’EVQ ne remplisse la mémoire interne de
l’analyseur.
