ANALYSEUR DE QUALITÉ QNA500 8IO
Manuel d’instructions
QNA500
83 / 113
impulsions proportionnelles à l’énergie mesurée par un
QNA500 avec un numéro de
périphérique 22, en utilisant le serveur WEB).
En premier lieu, il faut créer l’objet d’énergie sur le
QNA500
•
Accéder au menu Configurer Objets du
QNA500
•
Activer
Objet Numérique 1
•
Case Actif :
Activée
•
Type :
Énergie + (
énergie active triphasée
)
•
Description :
Énergie active (
par exemple
)
•
Envoyer à :
23 (
numéro de périphérique du M-8IO
)
•
Actif :
Activée
•
Appuyer sur bouton
Actualise

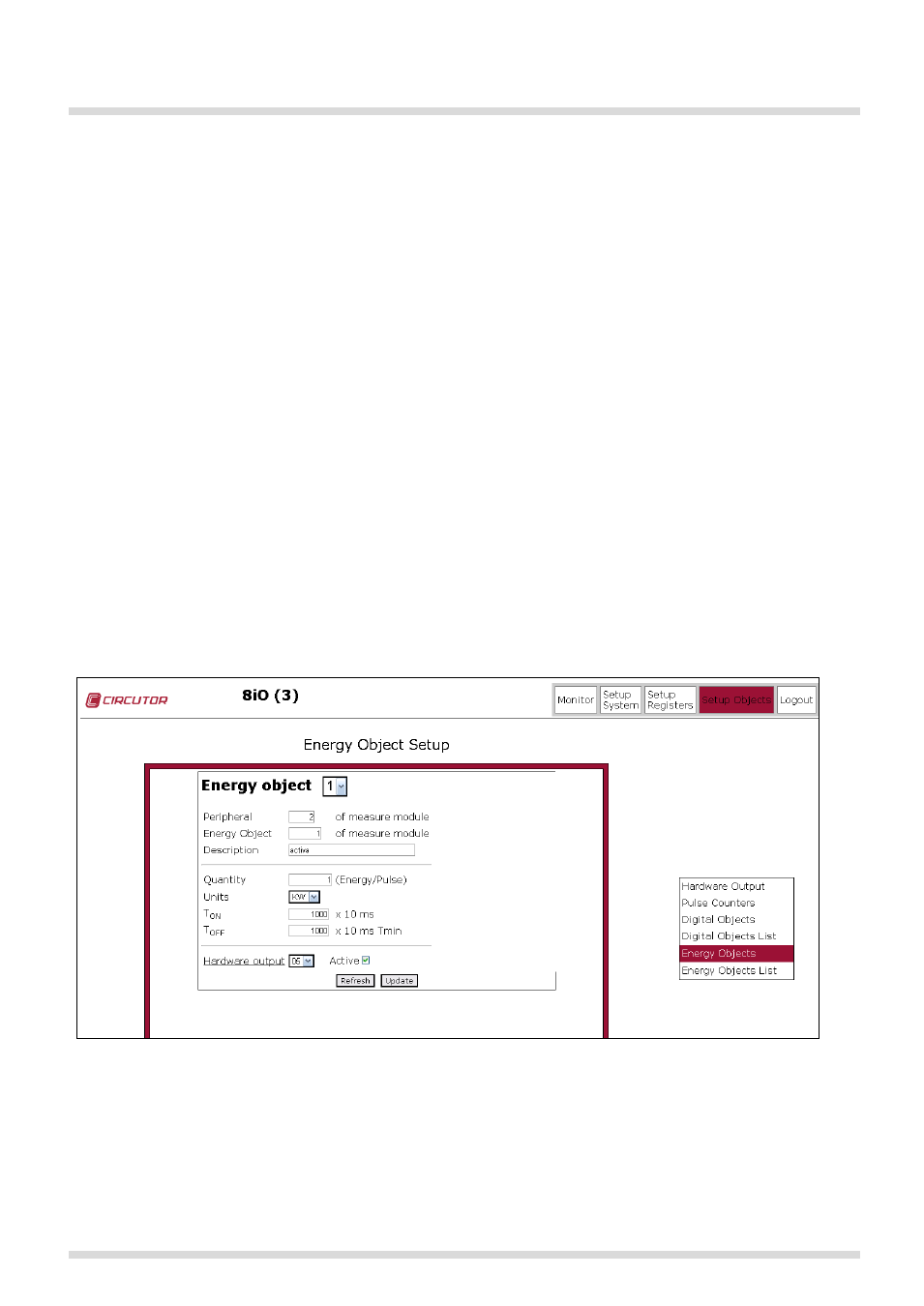

Revenir au serveur WEB du module M-8IO.
•
Sélectionner un nouvel objet d’énergie de la liste (
8 disponibles
):
1
•
Périphérique :
22
•
Objet énergie :
1 (
celui configuré antérieurement dans le QNA500
)
•
Description :
Énergie active (
par exemple
)
•
Quantité :
1 (
ceci génèrerait 1 impulsion tous les 1 W/h
)
•
Unités :
W
•
T
ON
:
10 (
ce temps est multiplié x10ms, qui est le minimum possible
)
•
T
OFF
:
10 (
ce temps est multiplié x10ms, qui est le minimum possible
)
•
Hardware Output :
3 (
c’est la sortie d’impulsions que l’on veut activer
)
•
Case Active :
Activée
