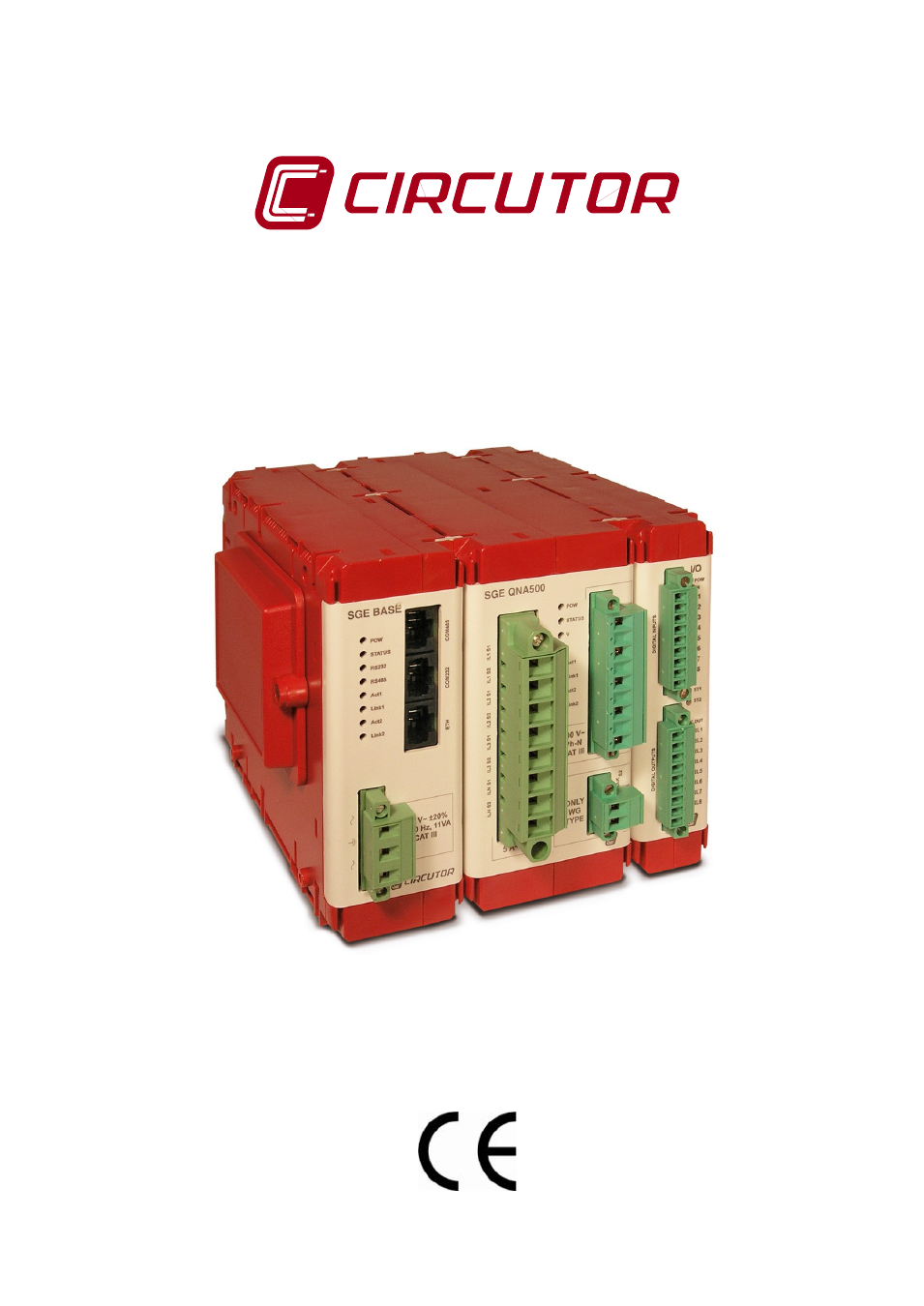

CIRCUTOR QNA500 series Manuel d'utilisation
Manuel d’instructions
Advertising
Table des MATIÈRES
Document Outline
- 1.- Limitation de responsabilité
- 2.- Précautions de sécurité
- 3.- introduction
- 4.- interconnexion de modules
- 5.- INSTALLATION
- 6.- description du FONCTIONNEMENT de l’analyseur qna500
- 7.- configuration du MODULE BASE (M-BASE)
- 8.- configuration de l’analyseur de qualité de RÉSEAU (QNA500)
- 8.1.- COMMUNICATIONS
- 8.2.- MESURE
- 8.3.- QUALITÉ DE DISTRIBUTION
- 8.4.- TRANSITOIRES
- 8.5.- EFFACEMENT DE FICHIERS
- 8.6.- HORLOGE
- 8.7.- BATTERIE
- 8.8.- PÉRIODE D’ENREGISTREMENT STANDARD
- 8.9.- PÉRIODE D’ENREGISTREMENT D’ÉNERGIE
- 8.10.- SÉLECTION DE VARIABLES À ENREGISTRER
- 8.11.- CONFIGURATION D’ALARMES (Objets numériques)
- 8.12.- VALEURS EN USINE
- 8.13.- FICHIERS D’ENREGISTREMENT
- 9.- configuration du centralisateur entrées-sorties (M-8IO)
- 10.- serveur web
- UServer name :U adresse DNS du serveur de temps (on peut insérer l’adresse DNS ou IP)
- UGet IP :U retourne l’adresse IP du serveur DNS introduit
- UIP :U adresse IP du serveur NTP
- UPort :U Port de synchronisation du serveur NTP (habituellement port 123)
- UGet Time :U bouton de test qui permet de consulter l’heure actuelle du serveur NTP introduit (dans le cas de recevoir la date et heure avec la valeur 0, cela veut dire qu’il n’y a pas de communication).
- Configurer connexion SMTP :
- UServer NameU : C’est l’adresse du serveur ntp que nous voulons. Ce champ n’est pas obligatoire, on peut introduire seulement l’IP.
- UIP :U C’est l’adresse IP du serveur SMTP de l’entreprise. Ce champ est obligatoire. (Si l’on veut utiliser un compte de courrier externe, il faut écrire alors l’adresse IP de ce courrier)
- UPort :U C’est le port par lequel est géré tout l’envoi des courriers (habituellement port 25)
- UGet IP :U Il sert à connaître l’adresse IP du serveur SMTP. Dans le cas de ne pas connaître l’adresse IP, il faut introduire l’adresse DNS et appuyer sur ce bouton pour obtenir l’IP correspondante.
- UUser :U Adresse d’email de l’expéditeur.
- UPassword :U Password de l’email de l’expéditeur.
- L’information que contient l’email est :
- État de l’alarme (Activée / Désactivée)
- Description de l’alarme
- Date et heure d’activation
- Code de l’alarme
- Valeur
- Rang de d’évaluation cette alarme (MAX / MIN)
- Temps activation
- Temps désactivation
- 11.- PROTOCOLES DE communications
- Cette carte de mémoire peut être modifiée, raison pour laquelle il est recommandé de consulter l’information actualisée du site web de CIRCUTOR.
- Variables instantanées
- Variables des harmoniques
- 12.- MAINTENANCE
- 13.- CARACTÉRISTIQUES TECHNIQUES
- 14.- SÉCURITÉ
- 15.- dimensions
- 16.- SERVICE TECHNIQUE
- 17.- ANNEXE I – COMMUNICATIONS RS-485 avec ANALYSEURS CVM
- 18.- ANNEXE II – CONNEXION MODULE M-8IO avec COMPTEURS D’IMPULSIONS
