ANALYSEUR DE QUALITÉ QNA500 8IO
Manuel d’instructions
QNA500
15 / 113

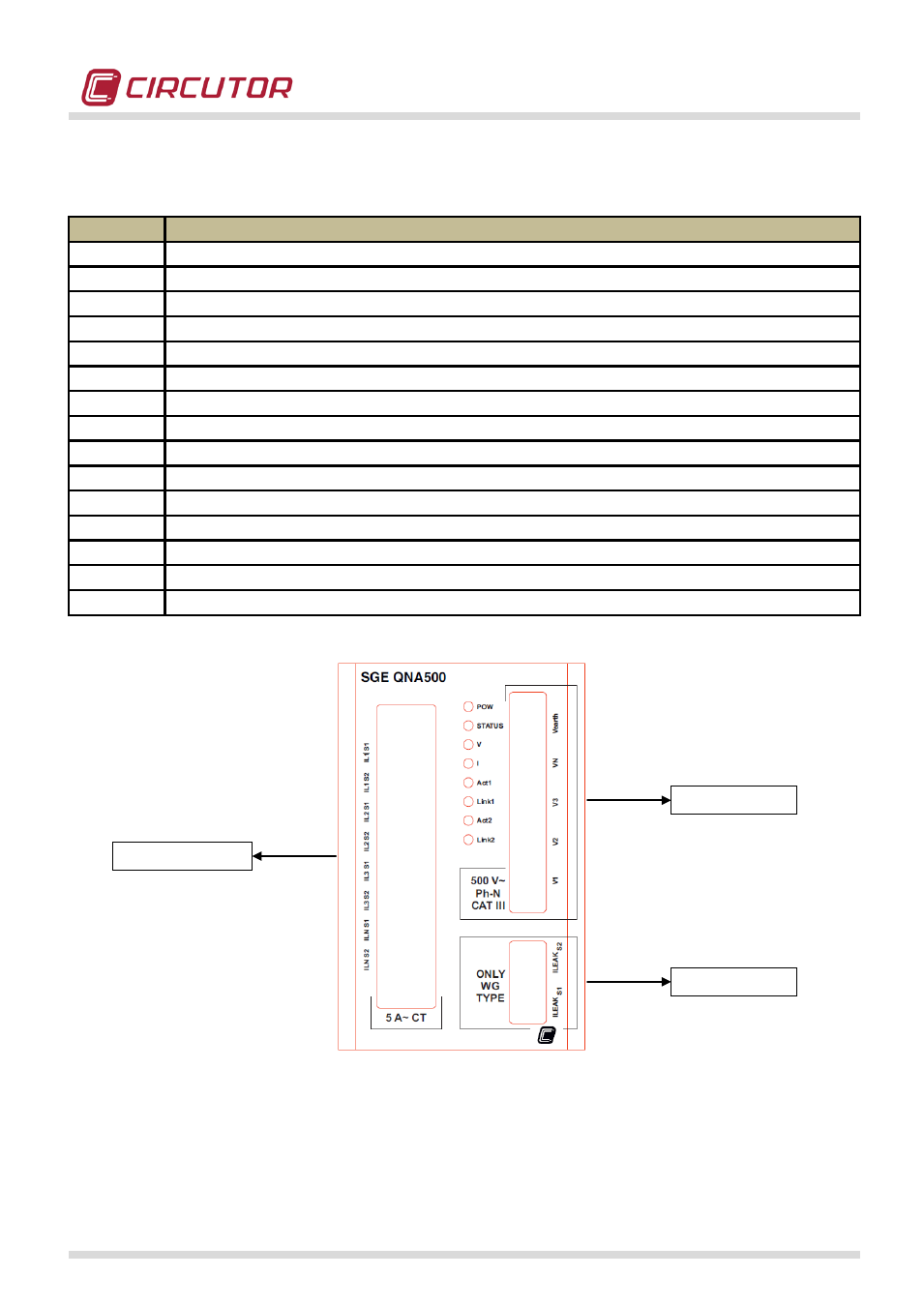

5.5.2.- CONNEXION DE TENSIONS ET COURANTS
BORNE
DESCRIPTION
IL1 S1
Connexion S1 de transformateur de courant de la phase L1
IL1 S2
Connexion S2 de transformateur de courant de la phase L1
IL2 S1
Connexion S1 de transformateur de courant de la phase L2
IL2 S2
Connexion S2 de transformateur de courant de la phase L2
IL3 S1
Connexion S1 de transformateur de courant de la phase L3
IL3 S2
Connexion S2 de transformateur de courant de la phase L3
ILN S1
Connexion S1 de transformateur de courant de neutre
ILN S2
Connexion S2 de transformateur de courant de neutre
ILEAK S1 Connexion S1 de transformateur de courant différentiel (Id)
ILEAK S2 Connexion S2 de transformateur de courant différentiel (Id)
V1
Entrée tension de la phase L1
V2
Entrée tension de la phase L2
V3
Entrée tension de la phase L3
VN
Entrée tension du neutre
V TERRE Entrée tension de terre V
(GND)
Mesure tension
Mesure Id
Mesure courant
