BIXOLON SRP-370 - Manuel (Page 9)

Rev. 2.09 - 9 -
SRP-370/372
Ver.2

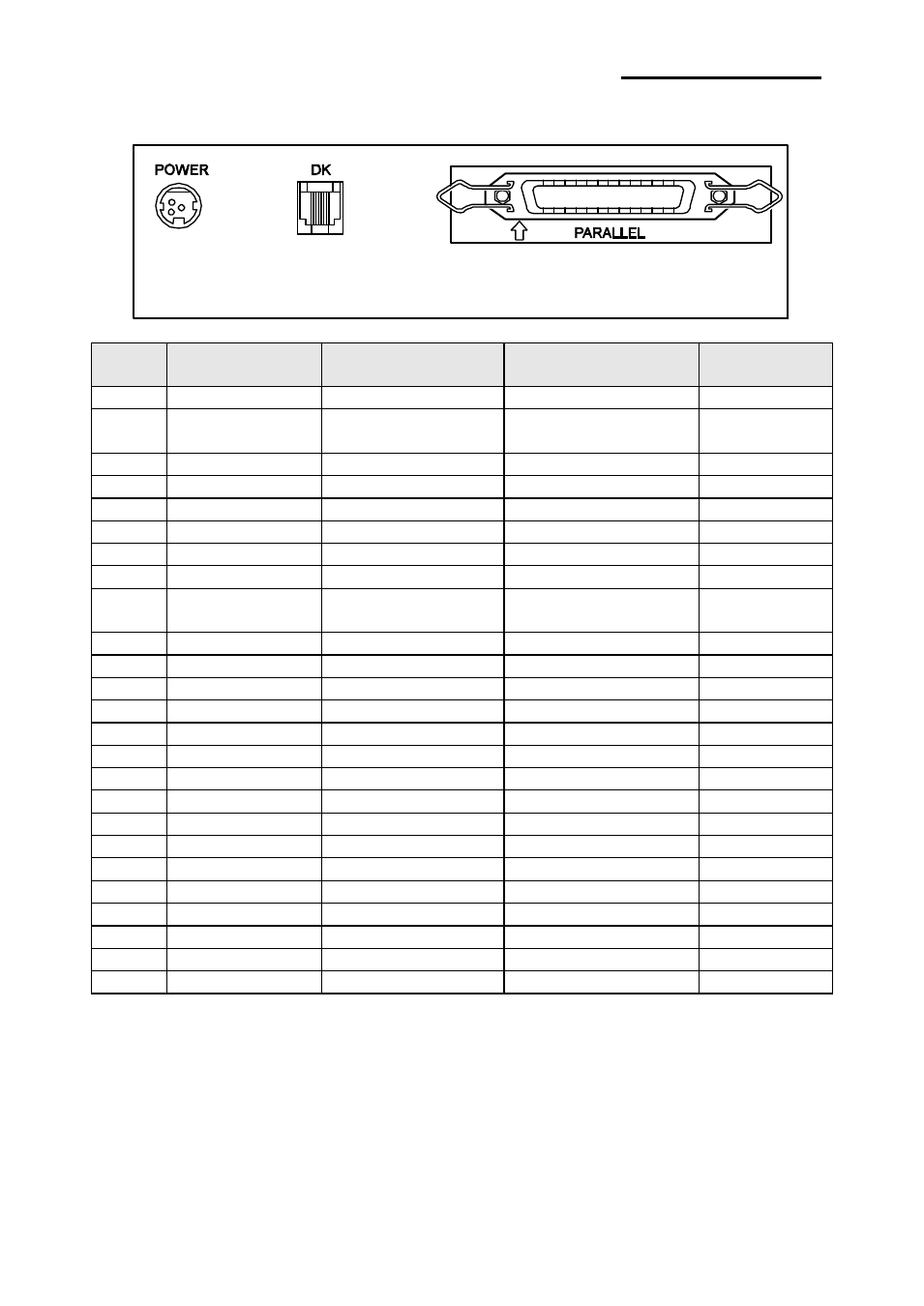

1-2-2 Interface parallèle (IEEE1284)
No
Fiche
Source
Mode de
compatibilité
Mode du doublet Mode octet
1 Hôte Strobe Hôte click Hôte click
2 Hôte/Imprimante Donnée 0 (LSB) -
Donnée 0
(LSB)
3 Hôte/Imprimante Donnée 1 - Donnée 1
4 Hôte/Imprimante Donnée 2 - Donnée 2
5 Hôte/Imprimante Donnée 3 - Donnée 3
6 Hôte/Imprimante Donnée 4 - Donnée 4
7 Hôte/Imprimante Donnée 5 - Donnée 5
8 Hôte/Imprimante Donnée 6 - Donnée 6
9 Hôte/Imprimante Donnée 7 (MSB) -
Donnée 7
(MSB)
10 Imprimante ENQ ImprClic ImprClic
11 Imprimante Occupé ImprOcc/Donnée 3,7 PtrBusy
12 Imprimante Erreur ENQreq/Donnée 2,6 ENQreq
13 Imprimante Sélectionner AlerteX/Donnée 1,5 AlerteX
14 Hôte nAutoFd Hôte occupé Hôte occupé
15 NC NC NC
16 GND GND GND
17 FG FG FG
18 Imprimante Logic-H Logic-H Logic-H
19~30 GND GND GND
31 Hôte nInit nInit nInit
32 Imprimante sAnomalie InfoDisp/Donnée 0,4 InfoDisp
33 GND ND ND
34 Imprimante DK_Status ND ND
35 Imprimante +5V ND ND
36 Hôte nSélectIn 1284-Active 1284-Active
Connecteur du
dispositif d’ouverture du
tiroir-caisse Connecteur
du cordon
d’alimentation Connecteur d’interface
