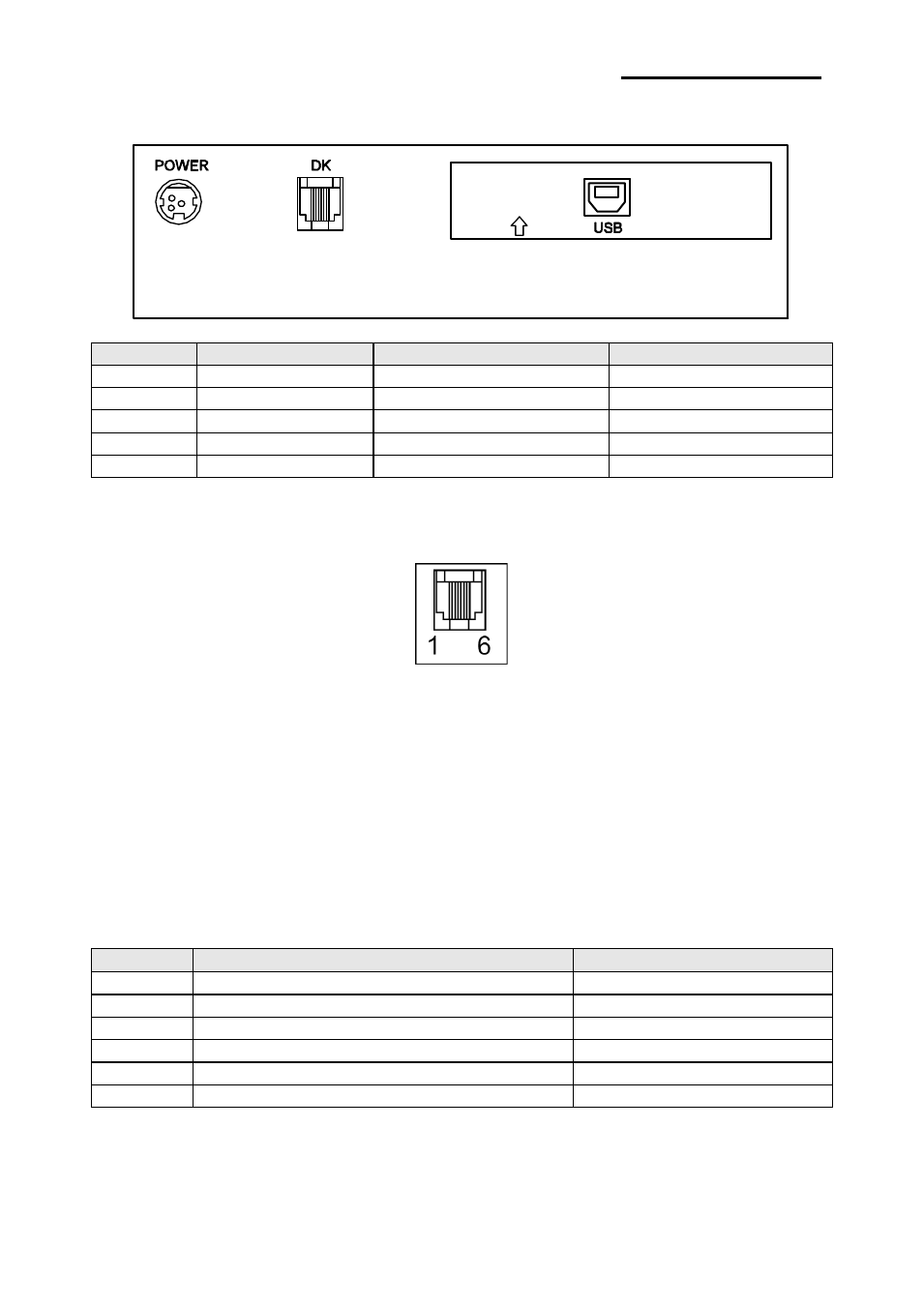

1-2-3 Interface USB
No fiche Nom du signal Affectation (couleur) Fonction
Coquille Protection Fil de masse Mise à terre
1 VBUS Rouge
Alimentation de l’hôte
2 D- Blanc Ligne info (D-)
3 D+ Vert Ligne info (D+)
4 GND Noir Signal de masse
1-3 Connecteur du tiroir-caisse
※ Avertissement
Il est important d’utiliser un tiroir-caisse qui correspond aux spécifications de
l’imprimante. L’utilisation d’un tiroir-caisse non-conforme peut causer des dommages
au tiroir-
caisse ainsi qu’à l’imprimante.
※ Attention
Ne pas relier de fil téléphonique au connecteur de dispositif d’ouverture du tiroir-caisse,
sous peine d’endommager l’imprimante et le fil téléphonique.
Brancher le câble du tiroir-
caisse dans le connecteur du dispositif d’ouverture du tiroir-
caisse située à l’arrière de l’imprimante près du connecteur du cordon d’alimentation.
No fiche Nom du signal Direction
1 Mise à terre -
2 Lecteur d’éjection de tiroir signal 1 Sortie
3
Signal d’ouverture/fermeture du tiroir
Entrée
4 +24V -
5
Lecteur d’éjection de tiroir signal 2
Sortie
6 Signal de masse -
Connecteur du
dispositif d’ouverture du
tiroir-caisse Connecteur
du cordon
d’alimentation
Connecteur d’interface
