Rev. 2.09 - 8 -
SRP-370/372
Ver.2

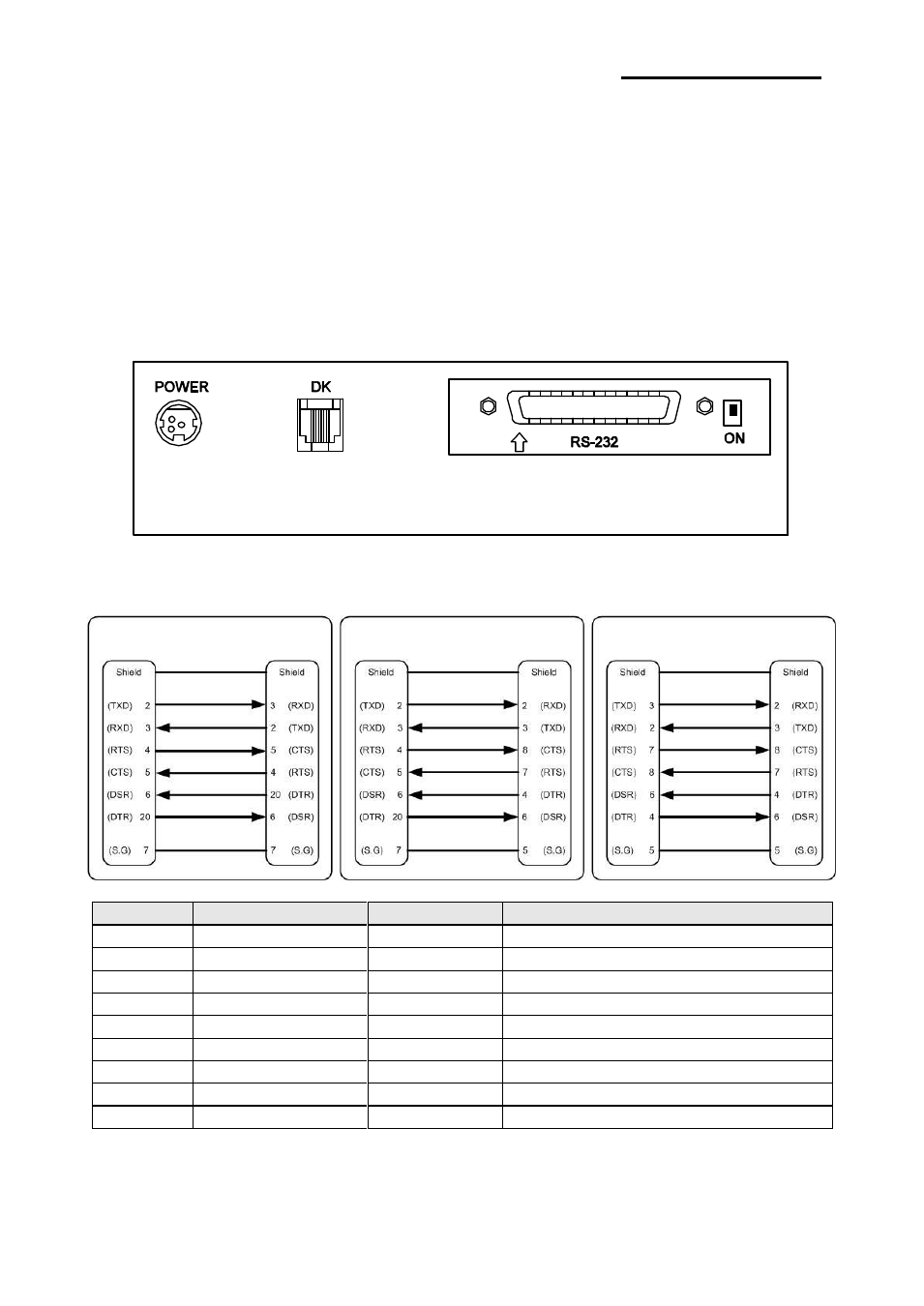

1-2 Connexion des câbles
La connexion de l’imprimante peut s’effectuer à l’aide de trois câbles. Ces câbles se
branchent à l’arrière de l’imprimante, au panneau de connexion ci-dessous:
※ Attention
Avant de procéder au branchement des câbles, s’assurer que l’imprimante et l’appareil
hôte sont hors tension.
1-2-1 Interface série (RS-232C)
※ Lorsque le dip switch de la carte interface en position "ON",
le signal DTR et RTS sont connectés ensemble.
No fiche Nom du signal Direction Fonction
1 FG - Mise à terre
2 TxD Sortie Transmission de données
3 RxD Entrée Réception de données
4 RTS Sortie Prêt à envoyer
5 CTS Entrée Prêt à émettre
6 DSR Entrée Poste de données prêt
7 SG - Signal de masse
20 DTR Sortie Terminal de données prêt
Sheild FG - Mise à terre
Connecteur du
dispositif d’ouverture du
tiroir-caisse Connecteur
du cordon
d’alimentation
Connecteur d’interface
coté
imprimante (25P)
coté unité
centrale (25P)
coté
imprimante (25P)
coté unité
centrale (9P)
coté
imprimante (9P)
coté unité
centrale (9P)
