BD / ED / FD (E2) 02/2015 page 19/63
2.1 Vue d’ensemble de l’appareil
(1) Affichage digital
(2) Touche de valeur de consigne
(3) Touches de sélection
(4) Touche d’emploi du temps
(5) Interrupteur marche / arrêt
(6) Réglage du clapet d‘aération
(7) Thermostat de sécurité
(8) Poignée de porte
(9) BD: Interrupteur marche / arrêt
prise interne (option)
ED / FD: Commutateur
d’éclairage interne (option) ou
Interrupteur du signal sonore
pour l’alarme acoustique en cas
d’excès de chaleur (option)
(10) BD: Interrupteur du signal sonore
pour l’alarme acoustique en cas
d’excès de chaleur (option)
ED: Commutateur principal pour
volumes 400 et 720

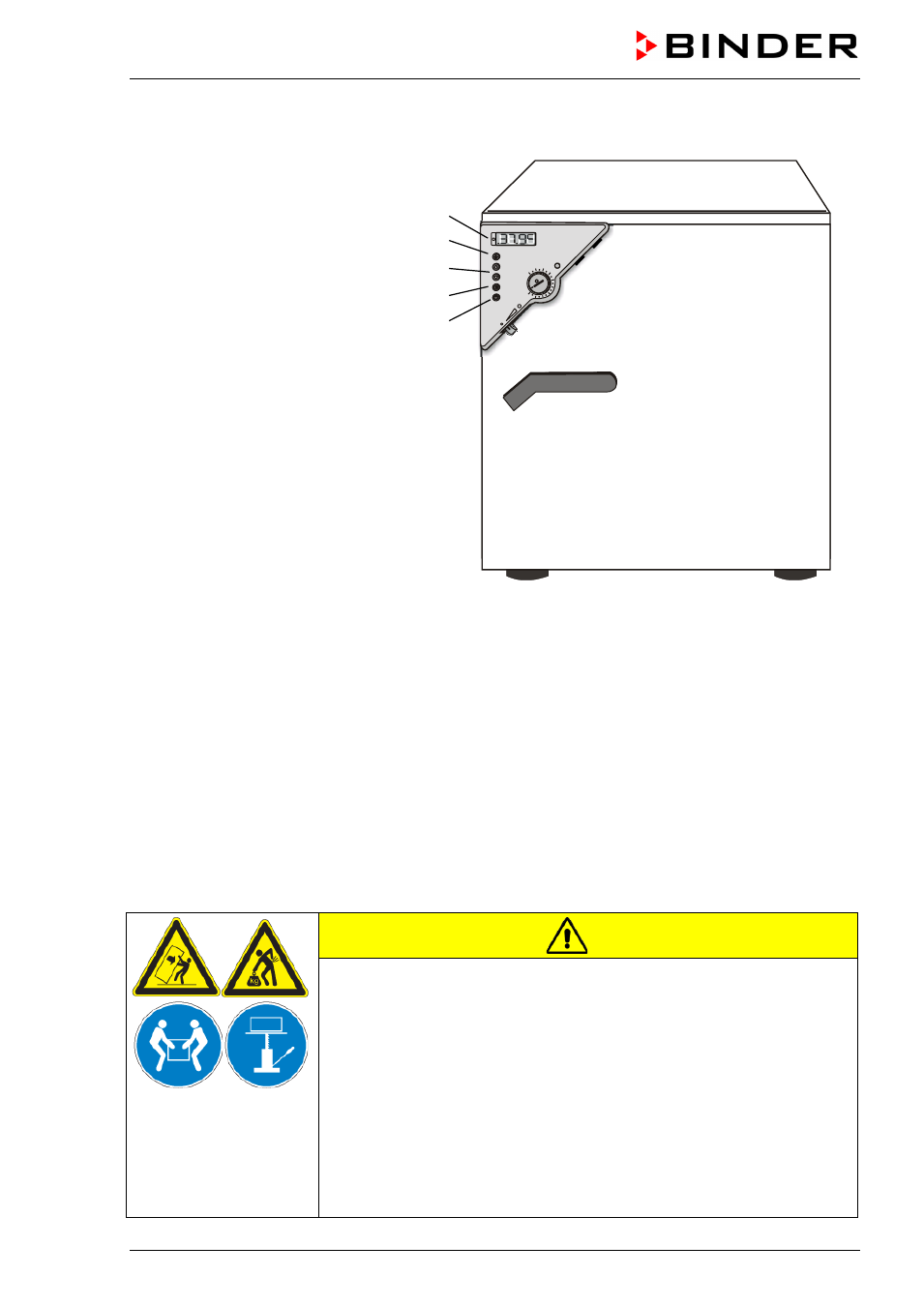

Figure 4: Vue BD / ED / FD
3. Etendue de livraison, transport, stockage et emplacement
3.1 Déballage et contrôle de l’appareil et de l’étendue de livraison
Une fois déballé, vérifiez au moyen du bulletin de livraison si l’appareil et les accessoires optionnelles
éventuelles ont été livrés complètement et si ceux-ci ont été endommagés pendant le transport. En cas
de dommage survenu pendant le transport, en informer immédiatement le transporteur.
Les tests finaux du producteur peuvent causer des traces des clayettes sur les parois intérieures. Celles-
ci n’ont aucune influence sur les performances de l'appareil.
Veuillez enlever toutes les sécurités de transport ainsi que les bandes adhésives qui se trouvent à
l’intérieur et à l’extérieur de l’appareil et aux portes et enlevez de l’intérieur les modes d’emploi et du
matériel accompagnant.
PRECAUTION
Glissement ou versement de l’appareil.
Endommagement de l’appareil.
Danger de blessures en soulevant du poids trop lourd.
∅
NE PAS lever ou transporter l'appareil par la poignée de la porte ou par
la porte.
∅ NE PAS lever les appareils volumes 400 et 720 par la main.
 Levez l’appareil volumes 23, 53 et 115 de la palette avec 2 personnes,
l’appareil volume 240 avec 4 personnes en le tenant proche aux 4 pieds.
 Levez les appareils volumes 400 et 720 de la palette en utilisant des
dispositifs techniques (chariot à fourche). Posez l’élévateur à fourche
uniquement de derrière au milieu de l’appareil. Tous les supports latéraux
de l’appareil doivent reposer sur les fourches du chariot gerbeur.
(6)
(9)
(7)
(8)
(10)
( 1)
(2)
(3)
(4)
(5
)
