26
UTILISATION

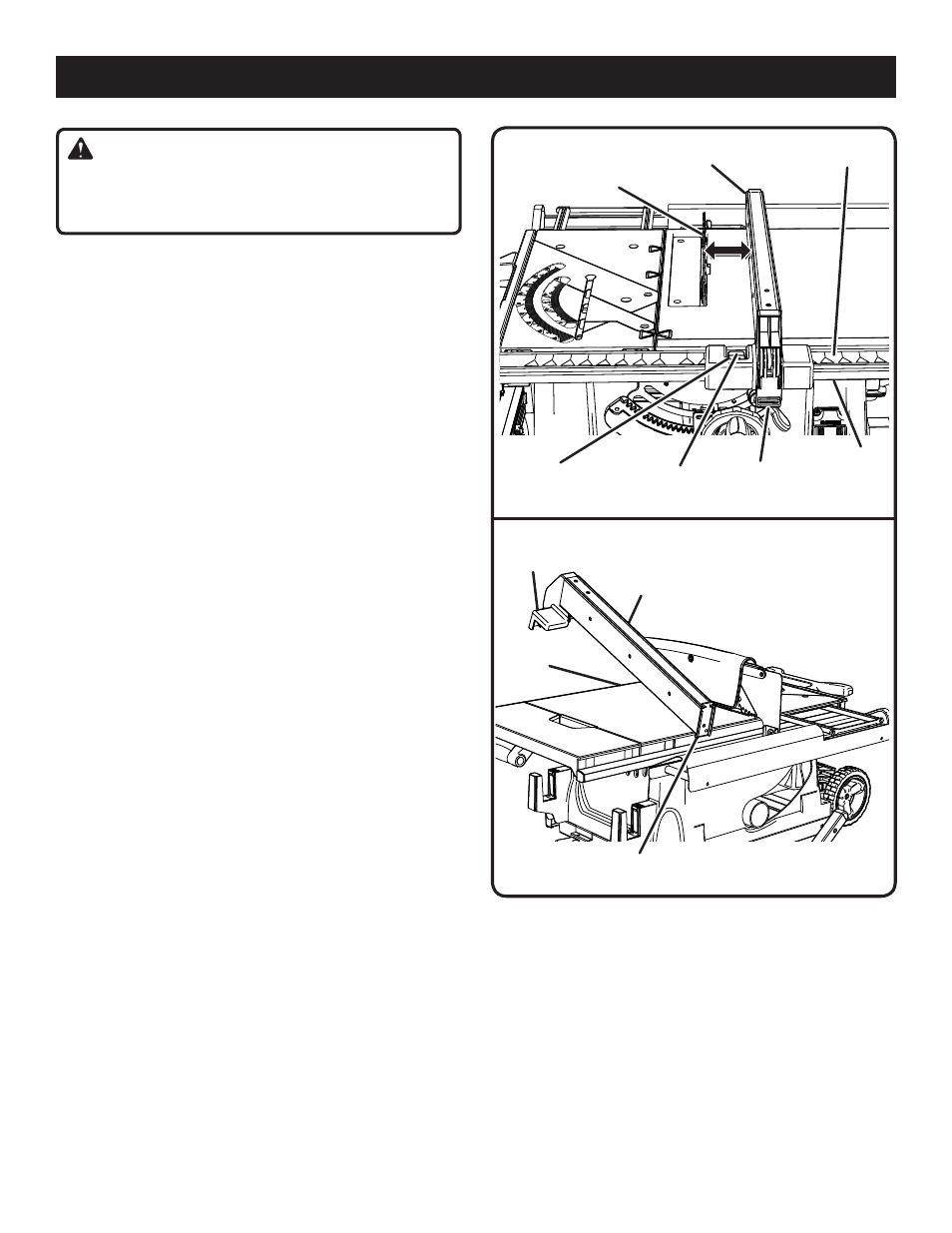

Fig. 29
Fig. 28
rail
aVaNt leVier de
VerrouillaGe
lame
Guide
loNGitudiNal
2 po
Échelle
iNdicateur
d’Échelle
reBord arriÈre
Guide
loNGitudiNal
leVier de
BlocaGe
taBle
de la
scie
AVERTISSEMENT :
Pour réduire le risque de blessures, toujours vérifier que
le guide longitudinal est parallèle à la lame avant de
commencer une coupe.
POUR RÉGLER L’ÉcHELLE GRADUÉE DU
GUIDE LONGITUDINAL SUR LA LAME
Voir la figure 28.
Commencer avec la lame réglée su zéro degré (à la
verticale).

Débrancher la scie.
 Desserrer le guide longitudinal en relevant le levier de
verrouillage.
 À l’aide d’une équerre de charpentier, régler le guide
longitudinal à 2 po (51 mm) de la pointe des dents de la
lame.
 Desserrer la vis de l’indicateur et placer ce dernier sur la
graduation 51 mm (2 po), comme illustré.
 Resserrer la vis, puis vérifier la dimension et la position
du guide longitudinal.
UTILISATION DU GUIDE LONGITUDINAL
Voir la figure 29.

Placer le rebord arrière du guide sur l’arrière de la scie à
table et le tirer légèrement vers l’avant.
 Abaisser l’extrémité avant sur les surfaces de guide du
rail avant.
 Abaisser le levier de verrouillage pour automatiquement
aligner et bloquer le guide.
S’assurer que le guide glisse librement. Si des réglages sont
nécessaires, voir
Vérification de l’alignement du guide lon-
gitudinal sur la lame à la section Réglages de ce manuel.
2 po
