25
UTILISATION
POUR RÉGLER LA TAbLE à ONGLET

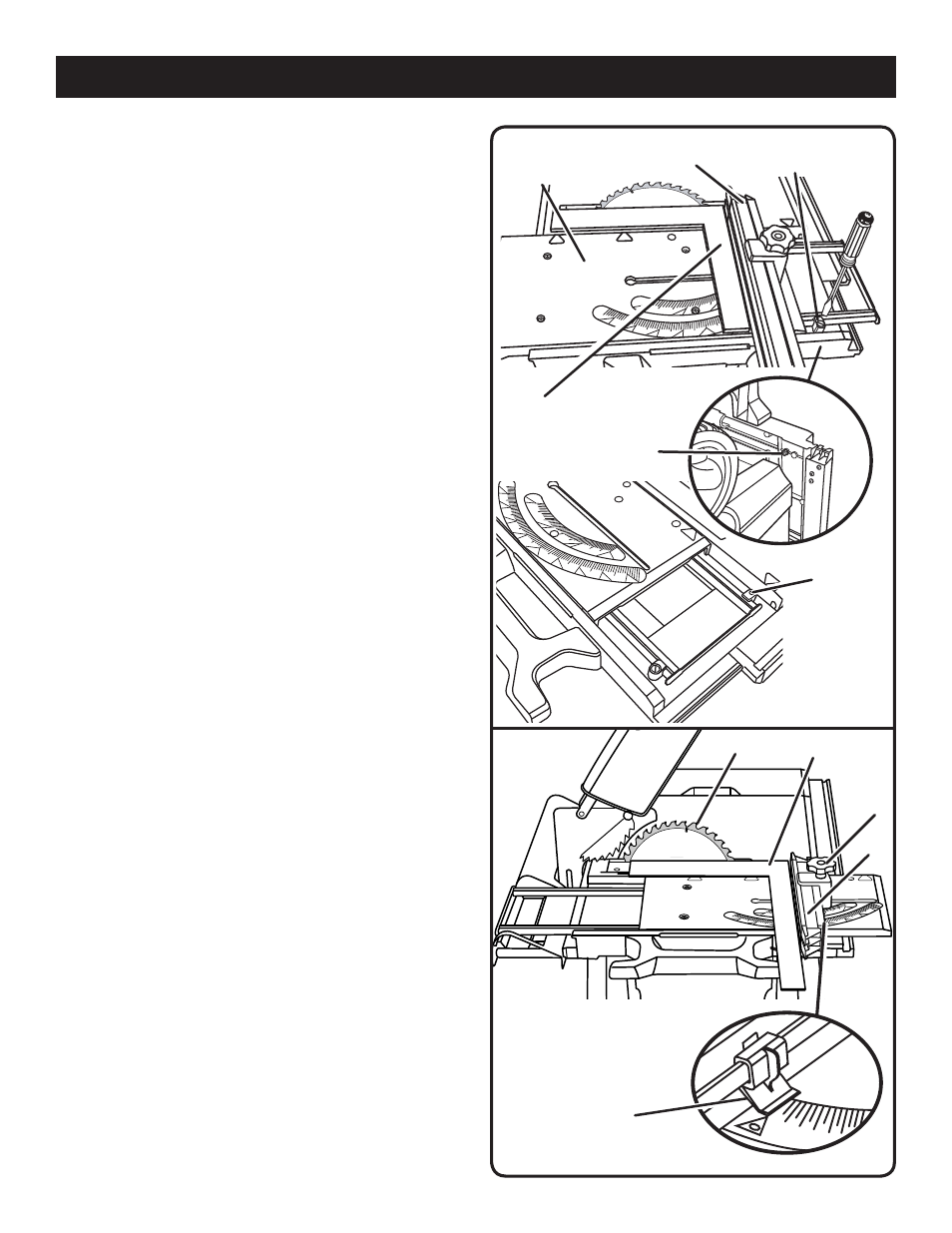

Voir la figure 26.
Ne pas oublier : Vérifier tous les réglages avant de desserrer
les vis pour les procédures suivantes. Une fois les vis desser-
rées, les réglages doivent être refaits.

Débrancher la scie.
 Régler le guide d’onglet sur 0° et serrer fermement le
bouton de verrouillage.
 Pousser la table à onglets coulissante, puis desserrer la
vis droite avant du dessous du bâti de la scie.
 Desserrer l’écrou Nylock se trouvant au-dessous de la
vis excentrique avant gauche.
 Appuyer fermement l’un des côtés d’une équerre de
charpentier contre le guide d’onglet et l’autre contre la
lame.
 À l’aide d’un tournevis à lame plate, tourner la vis ex-
centrique de manière à aligner le guide d’onglet sur
l’équerre.
 Maintenir la vis excentrique en place avec le tournevis et
serrer fermement l’écrou Nylock.
 Resserrer la vis avant droite.
VÉRIFIcATION DE L’ALIGNEMENT DU GUIDE
D’ONGLET
Voir la figure 27.
Le guide d’onglet doit être perpendiculaire à la lame lorsqu’il
est réglé sur zéro degré.

Régler l’angle du guide (H) à 0°. L’indicateur d’onglet (I)
doit être réglé sur exactement 0° et assujetti en place
avec le verrouillage de réglage (J).
 Appuyer fermement l’un des côtés d’une équerre de char-
pentier (G) contre le guide d’onglet (H) et l’autre contre la
lame (E).
 Regarder si le guide d’onglet et la lame sont d’équerre.
Lorsque l’une des branches de l’équerre repose à plat
sur le guide d’onglet, l’autre branche doit reposer à plat
sur toute la longueur de la lame.
 Si ce n’est pas le cas, le guide d’onglet peut ne pas être
d’équerre.
 Faire tourner la lame et vérifier de nouveau. Si l’écart
entre l’avant et l’arrière de la lame est toujours le même,
la table à onglet doit être réalignée. Suivre la procédure
de réglage ci-dessous.
Fig. 27
i
e
G
j
h
Guide
d’oNGlet
Écrou
NYlocK
Vis
aVaNt
droite
Équerre de
charPeNtier
Fig. 26
taBle à oNGlet
coulissaNte
Vis eXceNtrique
