15
ASSEMbLAGE
DÉbALLAGE
Ce produit doit être assemblé.

Avec précaution, sortir l’outil et les accessoires de la
boîte. Les placer sur une surface plane.
 Examiner soigneusement l’outil pour s’assurer que rien
n’a été brisé ou endommagé en cours de transport.
 Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’outil, s’être assuré qu’aucune
pièce ne manque et avoir procédé à un essai satisfaisant.
NOTE : Retirer le bloc de mousse placé entre le boîtier
de lascie et le moteur par biseau premièrement la
lame (voir la page 23).
 La scie est réglée en usine pour effectuer une coupe
précise. Après l’avoir assemblée, vérifier sa précision. Si
les réglages ont été modifiés en cours d’expédition, voir
les procédures spécifiques présentées dans ce manuel.
 Si des pièces sont manquantes ou endommagées,
appeler le 1-800-525-2579.
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet outil avant qu’elles aient été remplacées. Le
non-respect de cet avertissement pourrait entraîner des
blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des
accessoires non recommandés pour l’outil. De telles
altérations ou modifications sont considérées comme
un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Ne pas brancher sur le secteur avant d’avoir terminé
l’assemblage. Le non-respect de cet avertissement
peut causer un démarrage accidentel, entraînant des
blessures graves.
AVERTISSEMENT :
Ne jamais se tenir en ligne avec la lame ou laisser les
mains approcher la lame à moins de 76,2 mm (3 po).
Ne pas essayer de passer la main au-dessus ou au-delà
de la lame. Le non-respect de cette mise en garde peut
entraîner des blessures graves.
AVERTISSEMENT :
Pour éviter des blessures graves, toujours s’assurer que la
scie à table est solidement fixée sur un établi ou un stand
approuvé. NE JAMAIS utiliser la scie posée sur le sol.
TROUS DE MONTAGE
Cet outil est monté sur un stand. Si le stand est retiré, la
scie à table doit être montée solidement sur un plan de
travail ferme, tel qu’un établi. Pour ce faire, la base de la
scie comporte quatre trous. Ces quatre trous doivent être
utilisés pour fixer la scie sur le plan de travail au moyen de
quatre boulons de 3/8 po (9 mm), rondelles et écrous à six
pans (non inclus). Les boulons doivent être assez longs pour
traverser la base de la scie, les rondelles frein, les écrous et
l’établi. Serrer les quatre boulons fermement
Une fois le montage terminé, vérifier soigneusement l’établi
pour s’assurer qu’aucun mouvement ne peut se produire en
cours d’utilisation. Si l’établi bascule, glisse ou se déplace,
l’assujettir sur le sol avant d’utiliser la scie.

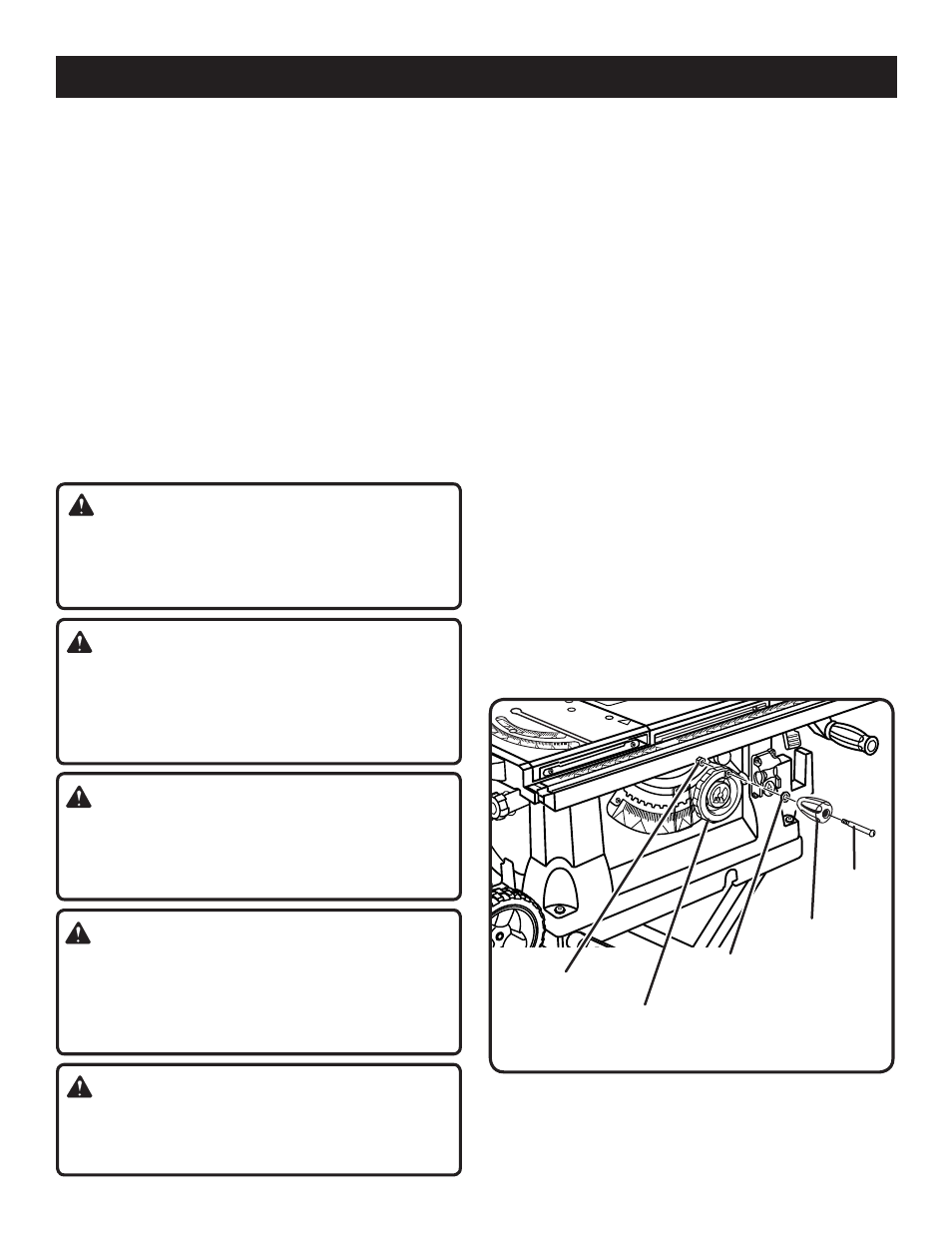

INSTALLATION DE LA MANETTE DE
ENSEMbLE
Voir la figure 6.

Tenir fermement l’écrou en nylon et tourner la vis vers la
gauche pour retirer complètement l’écrou.
REMARQUE : Ne pas retirer la vis de la poignée ou la
rondelle de l’extrémité de la vis.
 Insérer l’écrou en nylon dans le trou en retrait du volant
de réglage de hauteur / biseau et le maintenir en place.
 Insérer la poignée, munie de la vis et de la rondelle dans
le trou du volant de réglage de hauteur / biseau.
 Serrer la vis en la tournant vers la droite avec un tournevis
plat.
Écrou
VolaNt de rÉGlaGe de
hauteur / Biseau
roNdelle
Vis
maNette de
eNsemBle
Fig. 6
