1
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’outil.
AVERTISSEMENT :
Toujours porter des lunettes de sécurité munies d’écrans
latéraux lors de l’utilisation d’outils. Si une opération
dégage de la poussière, porter également un masque anti-
poussière.
AVERTISSEMENT :
Avant d’inspecter, nettoyer ou entretenir l’équipement,
couper le moteur, attendre que toutes les pièces en
mouvement s’arrêtent, déconnecter le fil de la bougie et
l’écarter de la bougie. Le non-respect de ces instructions
peut entraîner des blessures graves ou des dégâts
matériels.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
le lubrifiant, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les lubrifiants
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
Les réglages et réparations décrits ci-dessous peuvent bien
souvent être effectués par l’utilisateur. Les autres réparations
doivent être confiées à un centre de réparations agréé.

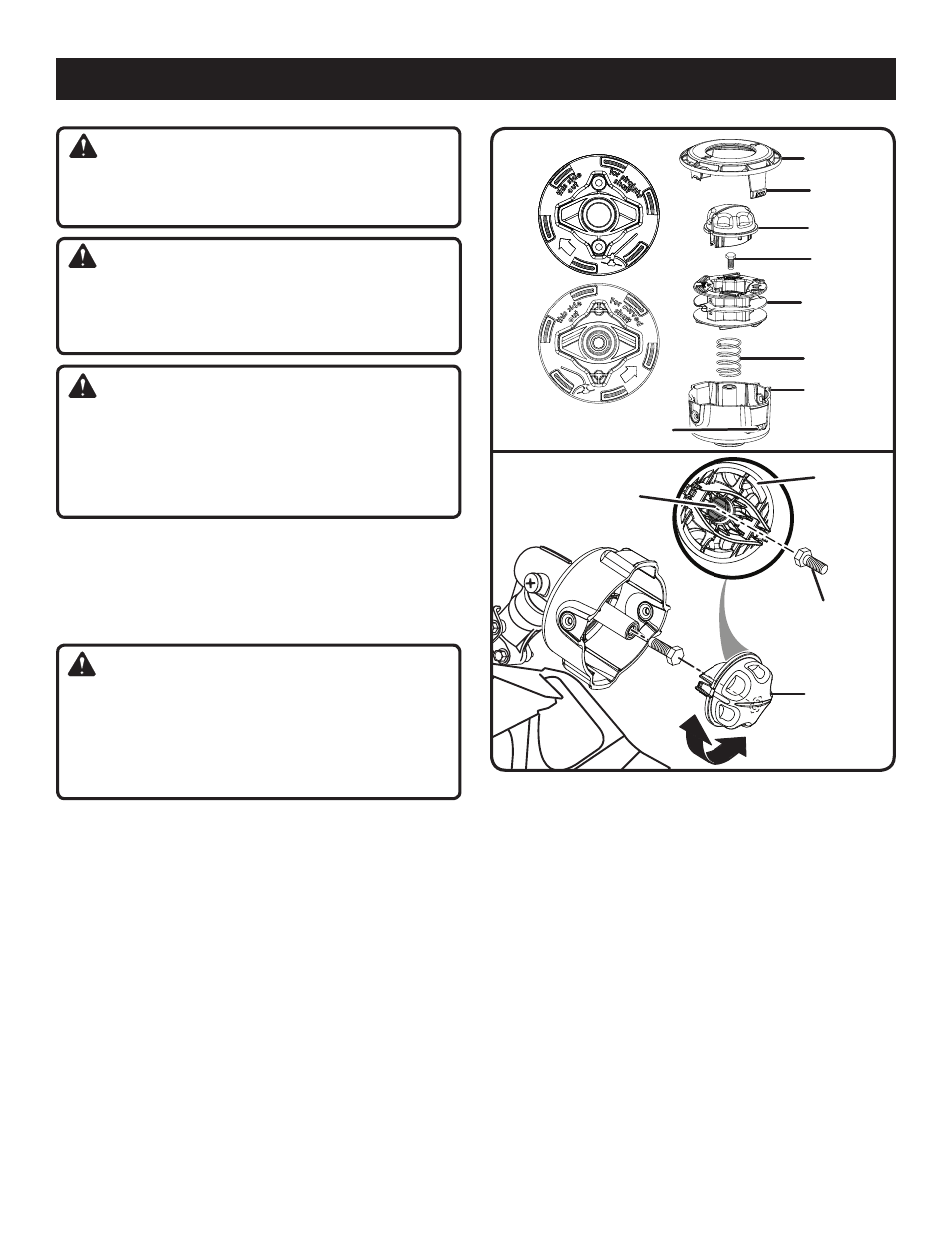

INSTALLATION DE LA TÊTE DE COUPE REEL
EASY
Voir les figures 24 et 25.
 Arrêter le moteur et débrancher le fil de la bougie.
 Retirer la tête de coupe actuellement en place.
 Ouvrir la tête de coupe Reel Easy en appuyant sur les loquets
situés de chaque côté. La tête de coupe renferme un ressort
contracté. Par conséquent, il importe de placer l’autre main
sur le dessus du couvercle de la tête de coupe au moment
d’appuyer sur les loquets.
 Retirer le couvercle, le bouton et la bobine de la tête de
coupe et mettez-les de côté.
 Placer la tête de coupe sur l’arbre moteur et s’assurer qu’elle
est bien en place.
 Installer le boulon hexagonal dans l’ouverture de l’arbre
moteur et le serrer solidement à l’aide de l’ouverture hex-
agonale du bouton.
ENTRETIEN
NOTE : N’utiliser que le bouton pour serrer le boulon. En
employant d’autres types d’outils, l’utilisateur risque de
trop serrer le boulon, ce qui pourrait endommager la tête
de coupe.
NOTE : Sur les modèle BC30, il est possible d’insérer l’outil
de blocage de tête motrice dans la fente de la rondelle à
collerette et de la tête motrice. Cela aide à retenir la tête de
coupe.
 Si le ressort a été retiré, le replacer dans la tête de coupe et le
pousser vers le bas de manière à ce qu’il soit bien appuyé.
 Réinstaller la bobine. Sur le modèle CS30, la bobine doit
toujours être placée de manière à ce que le message « Ce
côté vers l’extérieur sur un arbre courbé » figurant sur l’outil
soit visible. Sur les modèles SS30 et BC30, la bobine doit
être placée de manière à ce que le message « Ce côté vers
l’extérieur sur un arbre droit » figurant sur l’outil soit visible.
 Replacer le bouton dans la bobine.
 Replacer le couvercle de la tête de coupe et aligner les
loquets avec les ouvertures de la tête de coupe. Appuyer
le couvercle et la tête de coupe l’un sur l’autre jusqu’à ce
que les loquets s’enclenchent dans les ouvertures.
 Installer le fil tel que décrit à la prochaine section du présent
manuel.
Fig. 5
Fig. 4
COUVERCLE
BOUTON
BOBINE
REssORT
TÊTE DE
COUPE
ARBRE
DROIT
ARBRE
COURBE
BOULON
HEX.
OUVERTURE
HEXAGONALE
LOqUETs
OUVERTURE
DEs LOqUETs
BOUTON
BOUTON
BOULON
HEX.
