11
INSTALLATION DU BLOC-MOTEUR SUR
L’ACCESSOIRE
Voir la figure 2.
AVERTISSEMENT :
Ne jamais installer, retrait ou ajuster un accessoire lorsque
le moteur tourne. Ceci pourrait causer des blessures
graves.
L’accessoire se raccorde au bloc-moteur à l’aide d’un
dispositif de couplage.

Desserrer le bouton du coupleur et retirer le capuchon
d’extrémité de l’accessoire.
 Appuyer sur le bouton se trouvant sur l’arbre de
l’accessoire. Aligner le bouton sur la rainure guide du bloc
moteur et emboîter les deux arbres. Tourner l’arbre de
l’accessoire jusqu’à ce que le bouton s’enclenche dans
le trou de positionnement.
NOTE : Si le bouton ne s’engage pas complètement dans
le trou de positionnement, les tubes ne sont pas solidement
maintenus l’un dans l’autre. Tourner légèrement les tube
dans les deux sens jusqu’à ce que le bouton s’engage
complètement.
 Serrer le bouton fermement.
AVERTISSEMENT :
S’assurer que le bouton est bien serré avant d’utiliser
l’outil et le vérifier de temps à autre pour éviter le risque
de blessures graves.
RETRAIT DE L’ACCESSOIRE DU BLOC
MOTEUR
Retrait ou remplacement de l’accessoire :

Desserrer le bouton.
 Enfoncer le bouton et tourner les tubes pour les
séparer.
INSTALLATION DE L’ANNEAU DE
SUSPENSION
Voir la figure 3.
Il existe deux façons de suspendre l’accessoire pour le
remisage.

Pour installer l’anneau de suspension, appuyer sur le
bouton et emboîter le capuchon sur l’extrémité inférieure
de l’arbre d’accessoire. Tourner légèrement le capuchon
dans un sens et l’autre pour enclencher le bouton.
 Le trou secondaire de l’arbre d’accessoire peut également
être utilisé pour suspendre l’accessoire.
ASSEMBLAGE

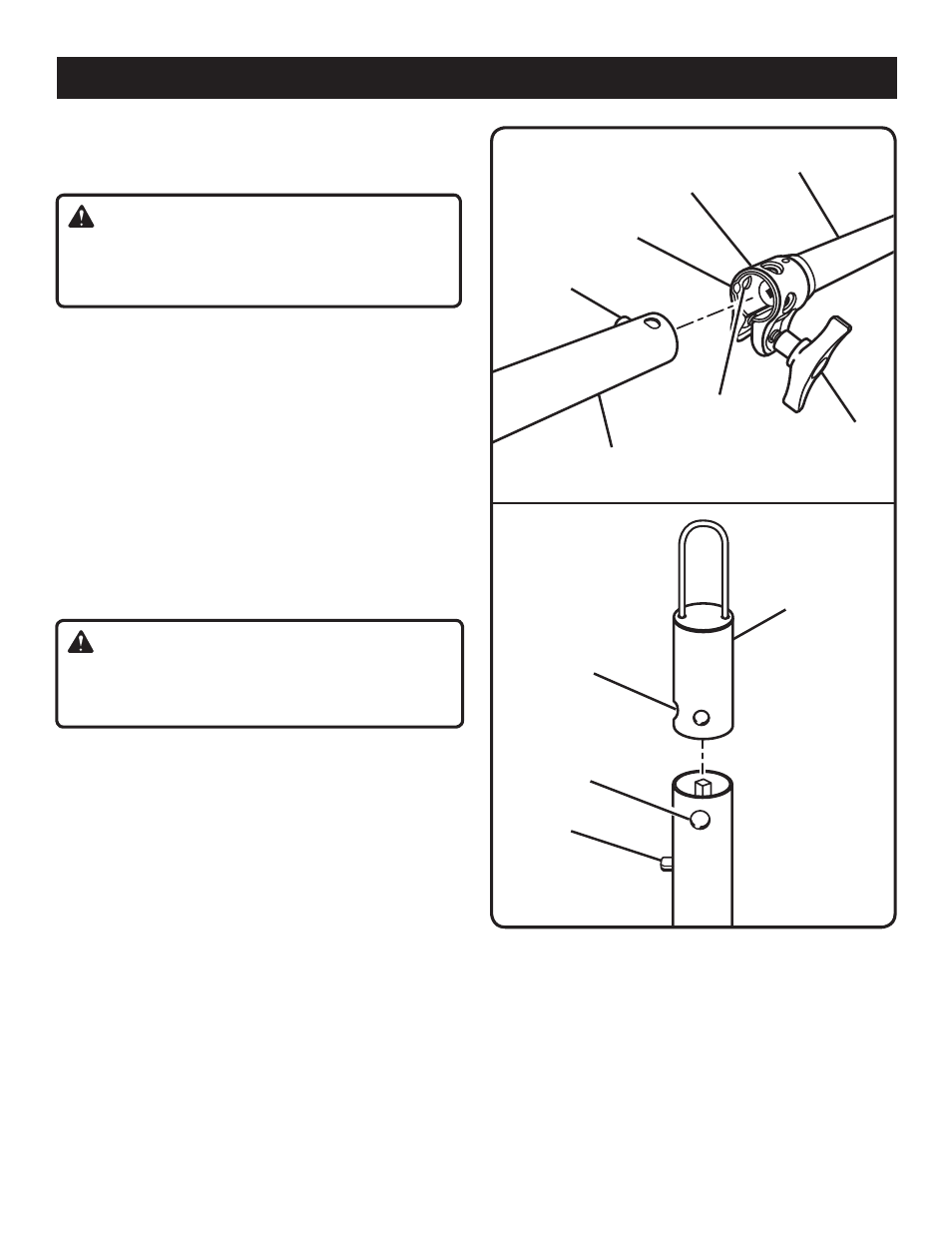

Fig.
ACCOUPLEMENT
BOUTON
ACCEssOIRE
TAILLE-BORDUREs
TUBE DU
BLOC MOTEUR
TROU DE
POsITIONNEMENT
LOGEMENT
GUIDE
Fig. 3
BOUTON
TROU
CAPUCHON DE
sUsPENsION
TROU
sECONDAIRE
BOUTON
