1

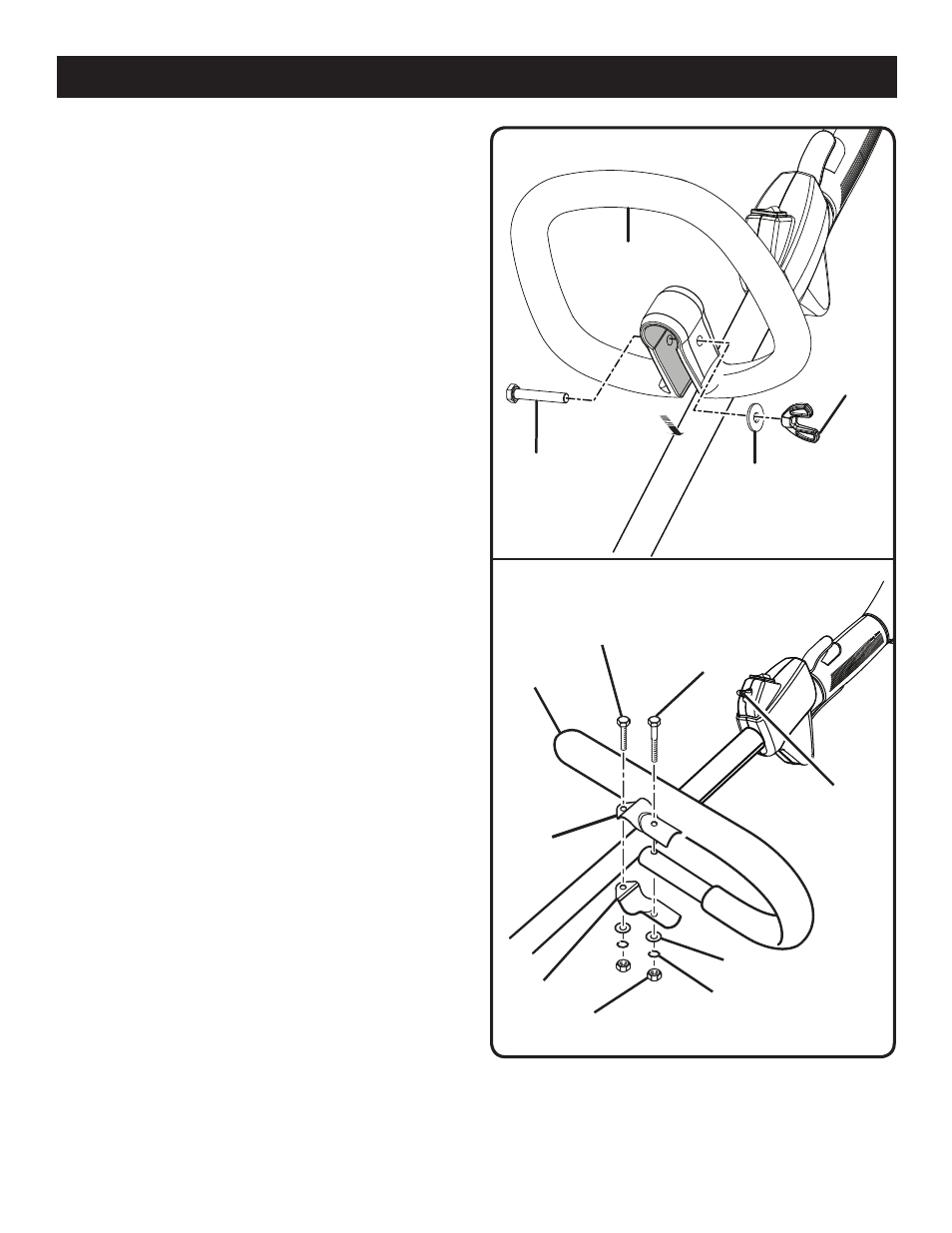

INSTALLATION DE LA POIGNÉE AVANT - CS30
ET SS30
Voir la figure 4.

Retirer les écrou à oreilles, rondelle et le boulon de la
poignée avant.
 Installer la poignée avant sur le côté supérieur du tube
de l’arbre moteur, à l’endroit indiqué par l’étiquette.
NOTE : Le côté ouvert de la poignée doit faire face à
l’utilisateur.
 Insérer le boulon dans les trous de la poignée avant.
NOTE : La tête du boulon s’adapte dans le logement
moulé d’un côté de la poignée.
 Réinstaller le rondelle et écrou à oreilles.
 Serrer fermement l’écrou papillon.
INSTALLATION DE LA POIGNÉE EN « J » -
BC30
Voir la figure 5.
Une poignée en « J » doit être utilisée pour assurer le meilleur
contrôle possible et maximiser la sécurité de l’opérateur lors
de l’utilisation d’une débroussailleuse.

Tenir les brides supérieure et inférieure serrées contre le
tube d’arbre, de façon à ce que la poignée soit positionnée
à la gauche de l’opérateur.
 Insérer l’extrémité de la poignée entre les brides.
 Aligner les trous de boulon et insérer le boulon long
(1/4-0 x 1 -1/ in.) dans le côté de la poignée.
 Installer le boulon court (1/4-0 x 1 in.) de l’autre côté de
la bride. Installer la rondelle plate, les rondelles frein et les
écrous à six pans pour maintenir l’ensemble en place.
 Une fois l’assemblage terminé, placer la poignée à l’endroit
indiqué par l’étiquette apposée sur le tube de l’arbre
moteur.
 Serrer le boulon long avant le boulon court.
ASSEMBLAGE
ÉCROU
PAPILLON
POIGNÉE AVANT
Fig. 4
Fig. 5
sERRE-JOINT
RONDELLE PLATE
RONDELLE FREIN
ÉCROU
ANCRAGE DE
BANDOULIÈRE
sERRE-JOINT
POIGNÉE
AVANT
BOULON
1/4-20 x 1-1/2 po
BOULON
1/4-20 x 1 po
BOLT
RONDELLE
