AVERTISSEMENT :

Utiliser exclusivement des pièces d’origine pour les répa-
rations. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’outil.

AVERTISSEMENT :

Toujours porter des lunettes de sécurité munies d’écrans
latéraux lors de l’utilisation d’outils. Si une opération
dégage de la poussière, porter également un masque
anti-poussière.

AVERTISSEMENT :

Avant d’inspecter, nettoyer ou entretenir l’équipement,
couper le moteur, attendre que toutes les pièces en
mouvement s’arrêtent, déconnecter le fil de la bougie
et l’écarter de la bougie. Le non-respect de ces instruc-
tions peut entraîner des blessures graves ou des dégâts
matériels.

ENTRETIEN GÉNÉRAL

Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins,

l’essence, les produits à base de pétrole, les huiles

pénétrantes, etc., entrer en contact avec les pièces en

plastique. Les produits chimiques peuvent endommager,

affaiblir ou détruire le plastique, ce qui peut entraîner des

blessures graves.

Les réglages et réparations décrits ci-dessous peuvent bien
souvent être effectués par l’utilisateur. Les autres réparations
doivent être confiées à un centre de réparations agréé.

REMPLACEMENT DE LA BOBINE

NOUVELLE BOBINE PRÉ-ENROULÉE
Voir les figures 24 - 25.
Si seule la ligne est remplacée, voir

Remplacement de la

ligne plus loin dans ce manuel.
Utiliser exclusivement

une ligne monofilament. Pour une

efficacité maximum, utiliser exclusivement une ligne
d’origine.
Diamètre ligne :
CS30 - 2,0 mm (0,080 po)
SS30 - 2,4 mm (0,095 po)
BC30 - 2,4 mm (0,095 po)

ENTRETIEN

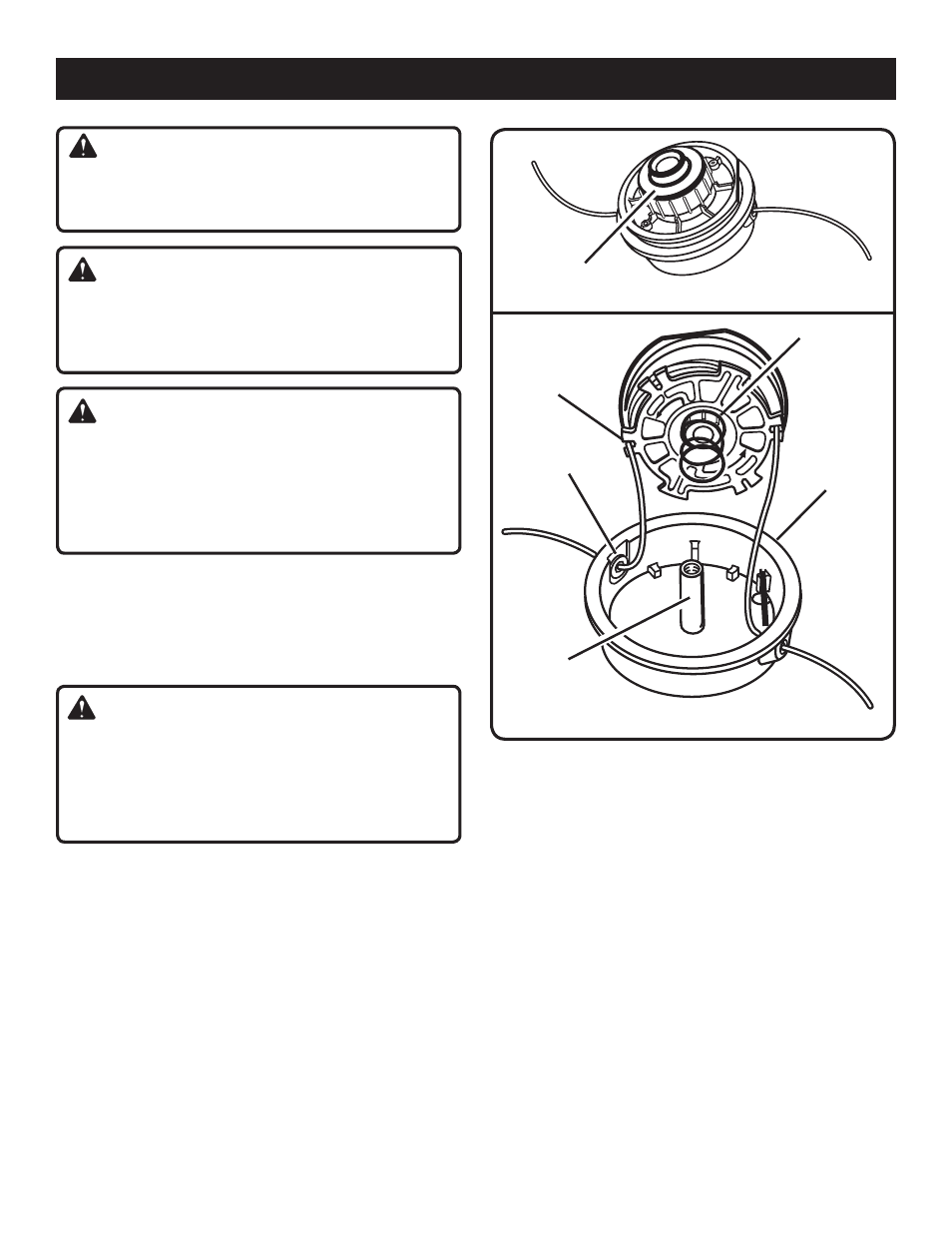

Fig. 24

RETENUE DE

BOBINE

Fig. 25

RESSORT

FENTES

TÊTE DE

COUPE

OEILLETS

ARBRE

Arrêter le moteur et débrancher le fil de la bougie. Maintenir

la tête de coupe et retirer la retenue de bobine.

Pour retirer la retenue de bobine :

Sur les modèl CS30, tourner la retenue de bobine vers

la gauche. Sur les modèles SS30 et BC30, tourner la
retenue de bobine vers la droite.

Retirer la bobine vide de la tête de coupe. Laisser le

ressort fixé sur la bobine.

Lors de l’installation d’une nouvelle bobine, s’assurer

que les deux lignes sont engagées dans les deux fentes
diamétralement opposées. Veiller à ce que les deux lignes
soient sortie d’au moins 152 mm (6 po) au-delà de chaque
fente.

Passer les lignes dans les oeillets de la tête de coupe.

Enfoncer la bobine dans la tête de coupe avec
précaution (au besoin tirer délicatement sur la ligne
pour les faire passer à l’extérieur). Une fois la bobine en
place dans la tête de coupe, saisir les lignes et les tirer
d’un coup sec pour les sortir des fentes de la bobine.
