13
INSTALLATION DE LA BANDOULIÈRE - BC30
Voir la figure 9.

Accrocher la bandoulière sur son ancrage.
 Régler la longueur de la sangle de manière à obtenir une
position confortable.
CONVERSION DE DÉBROUSSAILLEUSE EN
TAILLE-BORDURES – BC30
Pour convertir l’outil de débroussailleuse en taille-bordures,
retirer la lame et le pare-débris, puis installer le déflecteur
d’herbe et la tête de coupe à ligne.
RETRAIT DE LA LAME TRI-ARC ® ET DU PARE-
DÉBRIS
Voir les figures 10 - 11.

Aligner la fente de la rondelle à collerette supérieure sur
la fente du carter d’engrenages.
 Insérer l’outil de blocage dans fente de la rondelle à
collerette et le carter d’engrenages.
 Retirer le boulon de lame en le tournant vers la droite.
 Retirer la rondelle bombée et la lame.
 Retirer la rondelle à collerette de l’arbre moteur et la
conserver en vue de l’installation de la tête de coupe à
ligne.
 Retirer les trois vis de fixation du pare-débris sur le carter
d’engrenages.
 Retirer le pare-débris de débroussailleuse
NOTE : Ranger les pièces de débroussailleuse ensemble,
en vue d’une utilisation ultérieure.
INSTALLATION DU DÉFLECTEUR D’HERBE ET
DE LA TÊTE DE COUPE À LIGNE SUR ARBRE
DROIT
Voir les figures 10 - 12.

Installer le déflecteur d’herbe Voir « Installation du
déflecteur d’herbe d’arbre droit », plus haut dans ce
manuel.
 Placer la rondelle à épaulement sur l’arbre moteur.
NOTE : Le côté concave de la rondelle à épaulement doit
être face au carter d’engrenages.
 Aligner la fente de la rondelle à collerette supérieure sur
la fente du carter d’engrenages.
 Insérer l’outil de blocage dans fente de la rondelle à
collerette et le carter d’engrenages.
 Installer la tête de coupe à ligne sur le carter d’engrenages,
en la tournant vers la gauche.
 Serrer la tête de coupe fermement.
CONVERSION DE TAILLE-BORDURES EN DÉ-
BROUSSAILLEUSE – BC30
Pour convertir l’outil de taille-bordures en débroussailleuse,
retirer tête de coupe à ligne et le déflecteur d’herbe, puis
installer le pare-débris et la lame.
BANDOULIÈRE
LOQUET
ANCRAGE DE
BANDOULIÈRE

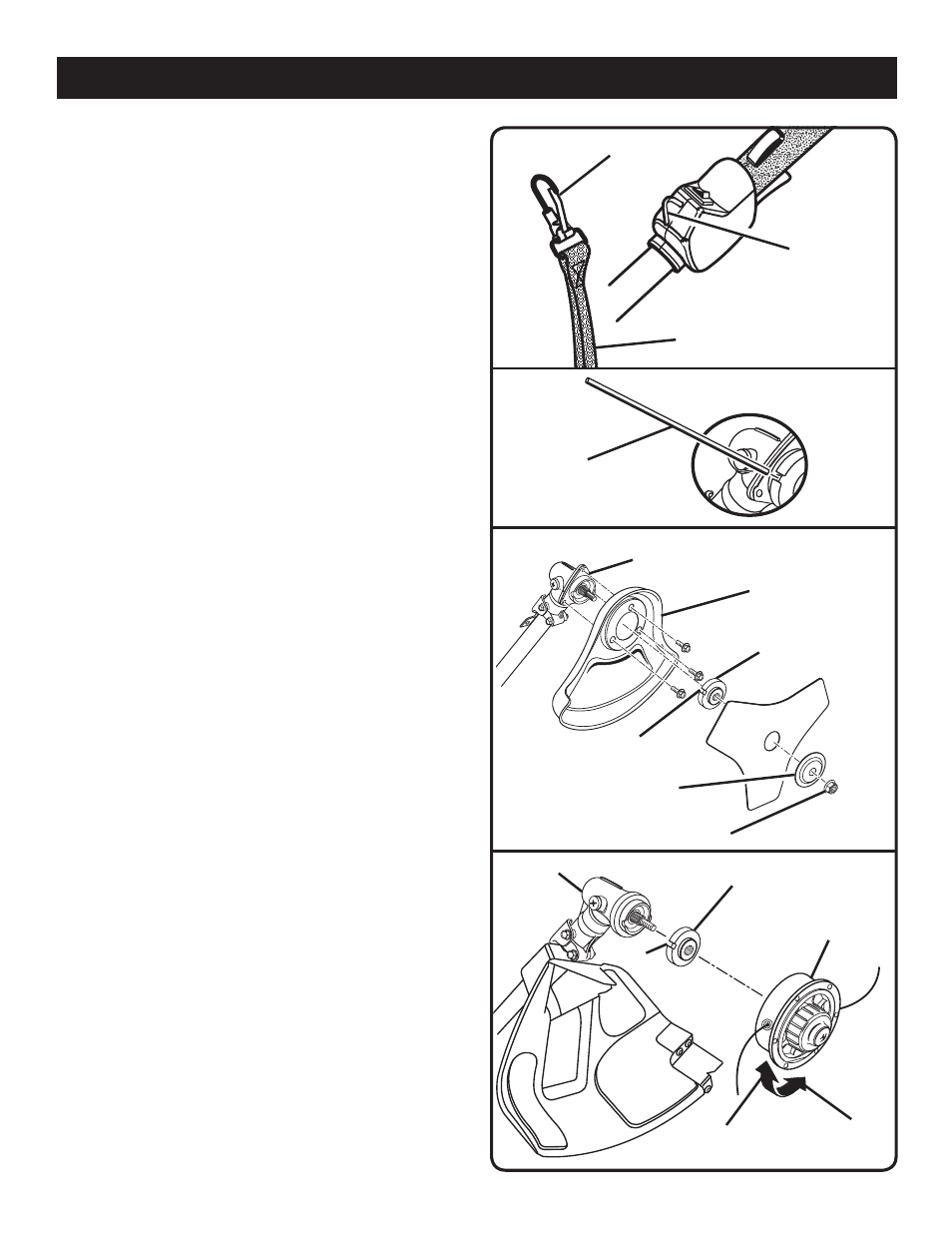

Fig. 9
ASSEMBLAGE
Fig. 10
Fig. 11
Fig. 12
OUTIL DE
BLOCAGE DE
TÊTE DE COUPE
TÊTE À LIGNE DE
COUPE
CARTER D’ENGRENAGES
DESSERRER
SERRER
RONDELLE À ÉPAULEMENT
FENTE
ÉCROU DE LAME
RONDELLE
BOMBÉE
FENTE
CARTER
D’ENGRENAGES
RONDELLE À
ÉPAULEMENT
PARE-DÉBRIS DE LA
DÉBROUSSAILLEUSE
