14
ASSEMBLAGE
RETRAIT DU DÉFLECTEUR D’HERBE ET DE LA TÊTE
DE COUPE À LIGNE SUR ARBRE DROIT
Voir les figures 10 à 13.

Aligner la fente de la rondelle à collerette supérieure sur
la fente du carter d’engrenages.
 Insérer l’outil de blocage dans fente de la rondelle à
collerette et le carter d’engrenages.
 Retirer la tête de coupe à ligne.
 Retirer la rondelle bombée et la conserver pour le montage
de la lame.
 Retirer la vis de fixation du déflecteur d’herbe.
 Retirer le déflecteur d’herbe.
NOTE : Ranger les pièces de la tête à ligne ensemble en
vue d’une utilisation ultérieure.
INSTALLATION DE LA LAME TRI-ARC ® ET DU PARE-
DÉBRIS
Voir les figures 10 - 14.

Installer le pare-débris de débroussailleuse Voir
« Installation du pare-débris de débroussailleuse », plus
haut dans ce manuel.
 Installer la rondelle à épaulement sur l’arbre moteur, côté
concave dirigé vers le pare-débris.
 Centrer la lame sur la rondelle à épaulement en s’assurant
la lame est bien à plat et que la saillie de la rondelle
s’engage dans le trou de la lame.
 Installer la rondelle bombée, partie convexe en direction
opposée à la lame.
 Installer l’écrou de lame sur l’arbre du carter
d’engrenages.
 Insérer l’outil de blocage dans fente de la rondelle à
collerette et le carter d’engrenages.
 Installer l’écrou de lame en le tournant vers la gauche
(filetage à gauche).
 Serrer l’écrou de lame fermement à un couple de
120 pi-lb minimum.

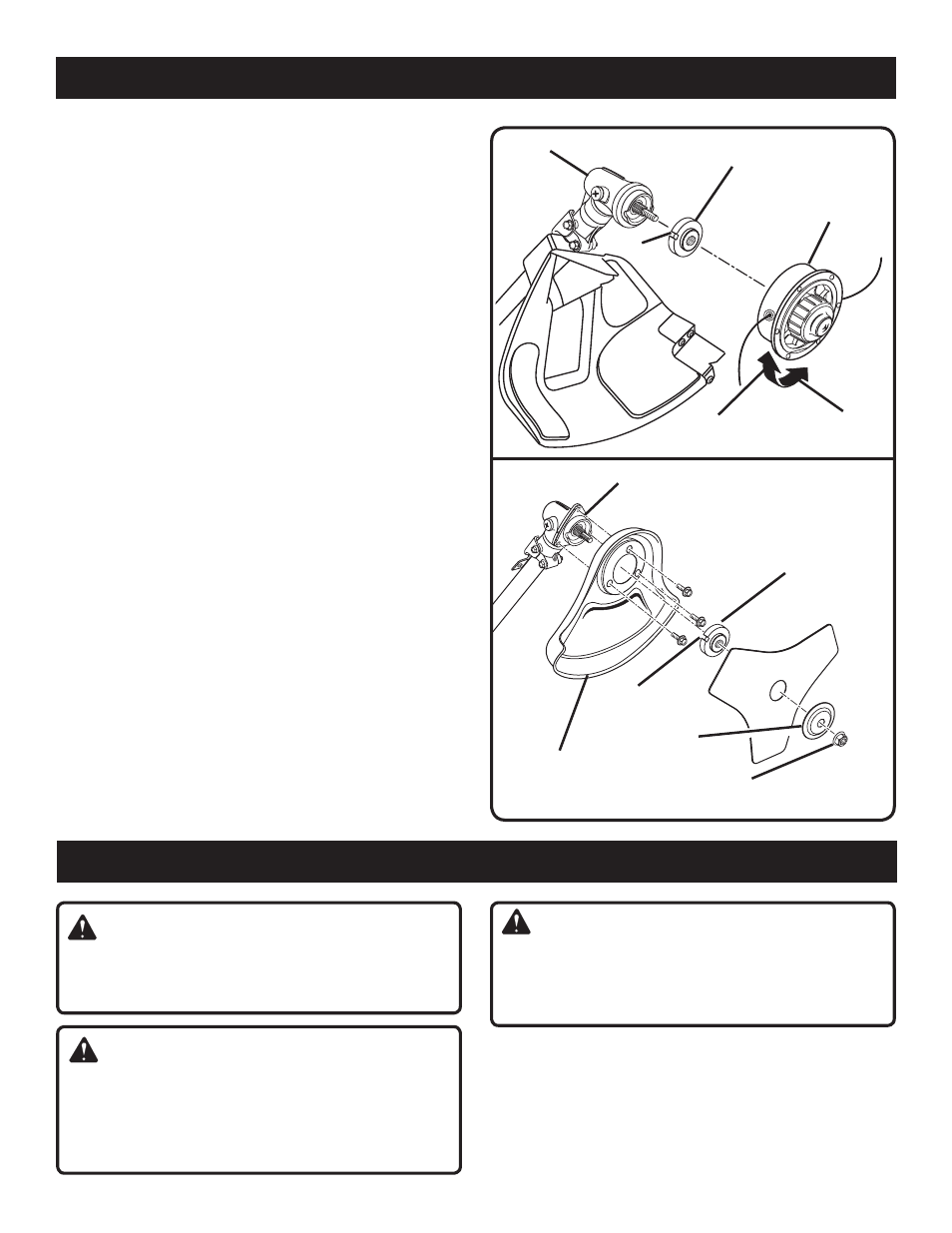

Fig. 14
Fig. 13
DESSERRER
ÉCROU DE
LAME
RONDELLE
BOMBÉE
FENTE
CARTER D’ENGRENAGES
RONDELLE À
ÉPAULEMENT
PARE-DÉBRIS DE LA
DÉBROUSSAILLEUSE
TÊTE À LIGNE
DE COUPE
CARTER D’ENGRENAGES
SERRER
RONDELLE À ÉPAULEMENT
FENTE
AVERTISSEMENT :
Ne pas laisser la familiarité avec l’outil faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter des lunettes étanches ou des lunettes
de sécurité à coques latéralemunies d’écrans latéraux
lors de l’utilisation d’outils. Si cette précaution n’est pas
prise, des objets peuvent être projetés dans les yeux et
causer des lésions graves.
UTILISATION
AVERTISSEMENT :
Ne pas utiliser d’outils ou accessoires non recommandés
par le fabricant de cet outil. L’utilisation de pièces et
accessoires non recommandés peut entraîner des
blessures graves.
