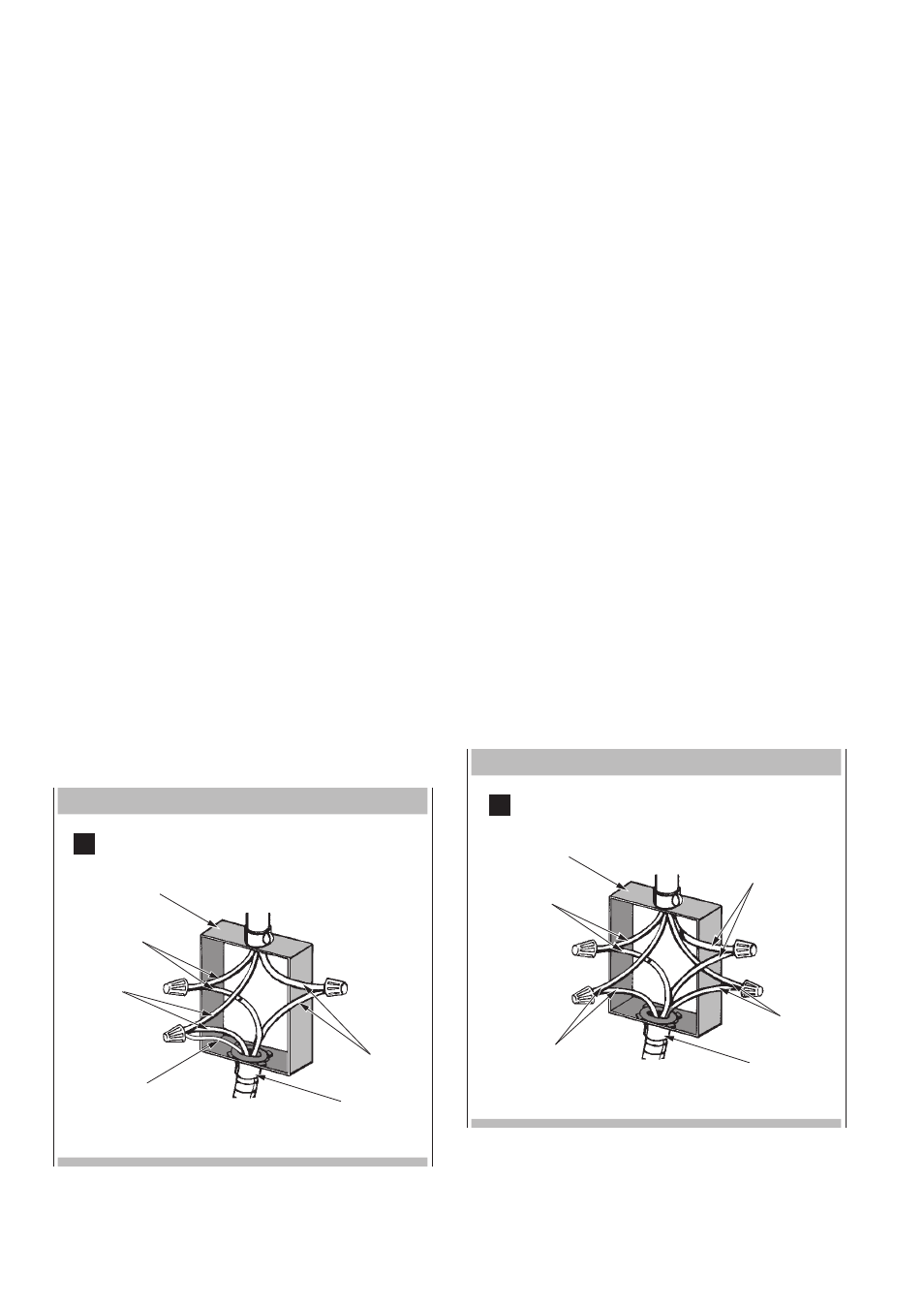

Connexion à 3 Fils (Pour US seulement)
Selon la Figure A, où les codes locaux permettent la connexion
du conducteur de terre du four au fil NEUTRE du circuit de
branchement (fil gris ou coloré blanc):
• Si les codes locaux le permettent, connectez le conducteur de
terre vert du four et le fil blanc du four au fil NEUTRE du circuit de
branchement (fil gris ou coloré blanc).
• Connectez les broches de raccordement du four aux broches
de raccordement correspondantes dans le boîtier de
raccordement.
NEUTRE MIS À LA TERRE
Fils blancs
Cable de
l’alimentation
Boîte de jonction
Connecteur de
conduit listé U.L.
Fils rouges
Fils noir
Cable
du four
Fils vert ou
dénudés
A
Connexion à 4 Fils (Pour des US ou CANADA)
Selon la Figure B :
• Déconnectez la masse du point neutre aux extrémités du
conduit.
• Connectez le conducteur de terre vert du four au conducteur
de terre dans le boîtier de raccordement (fil nu ou coloré vert).
• Connectez les broches de raccordement rouge et noir du four
aux broches de raccordement correspondantes dans le boîtier
de raccordement.
• Connectez le fil vert du four du fil neutre (gris ou blanc) dans le
boîtier de raccordement.
NEUTRE NON MIS À LA TERRE
Fils rouges
Boîte de jonction Cable de
l’alimentation
Fils blancs
Fils noir
Connecteur de
conduit listé U.L.
Cable
du four
Fils vert ou
dénudés
B
Connexions Electriques
Assurez-vous que votre installation est correctement installée et branchée par un technicien qualifié. Demandez à votre
revendeur un technicien qualifié ou un service de réparation agréé.
Cet appareil est fabriqué avec un conducteur de terre vert connecté au châssis du four. Après vous être assurer qu’il n’y a plus de courant,
branchez le conduit flexible depuis le four jusqu’au boîtier de raccordement en utilisant un connecteur de conduit U.L. listed. Les figures A et
B et les instructions fournies présentant la manière la plus commune de brancher un four. Vos codes locaux et règlements sont évidemment
prioritaires sur ces instructions. Effectuez les connexions électriques conformément aux codes locaux et les règlements.
“AVERTISSEMENT” Risque d’électrocution, cadre à la masse à une position neutre d’un appareil par une liaison.
Mettre à la masse par un conducteur neutre est interdit pour les nouvelles installations de circuit électrique (1996 NEC); les mobile homes;
et les véhicules de parc, ou dans les régions où les codes locaux interdisent de brancher à la masse à travers un conducteur neutre. Pour
les installations où la mise à terre par un conducteur neutre est interdit:
• Déconnectez la masse du conducteur neutre aux extrémités libres du conduit ;
• Utilisez la borne de terre ou une broche de raccordement pour mettre à la terre l’unité; et
• Connectez la bome neutre ou une broche de raccordement pour brancher le circuit neutre de manière usuelle.
