FR
30
Connexions électriques
Votre appareil doit être convenablement installé et connecté
à la terre par un électricien qualifié. Demandez à votre
revendeur de vous conseiller un technicien qualifié ou un
centre de réparation agréé. Cet appareil est fabriqué avec
un câble de TERRE vert fourni avec le bâti du four. Après
avoir vérifié que l’appareil est éteint, brancher le conduit
flexible allant du four à la boîte de fonction à l’aide du

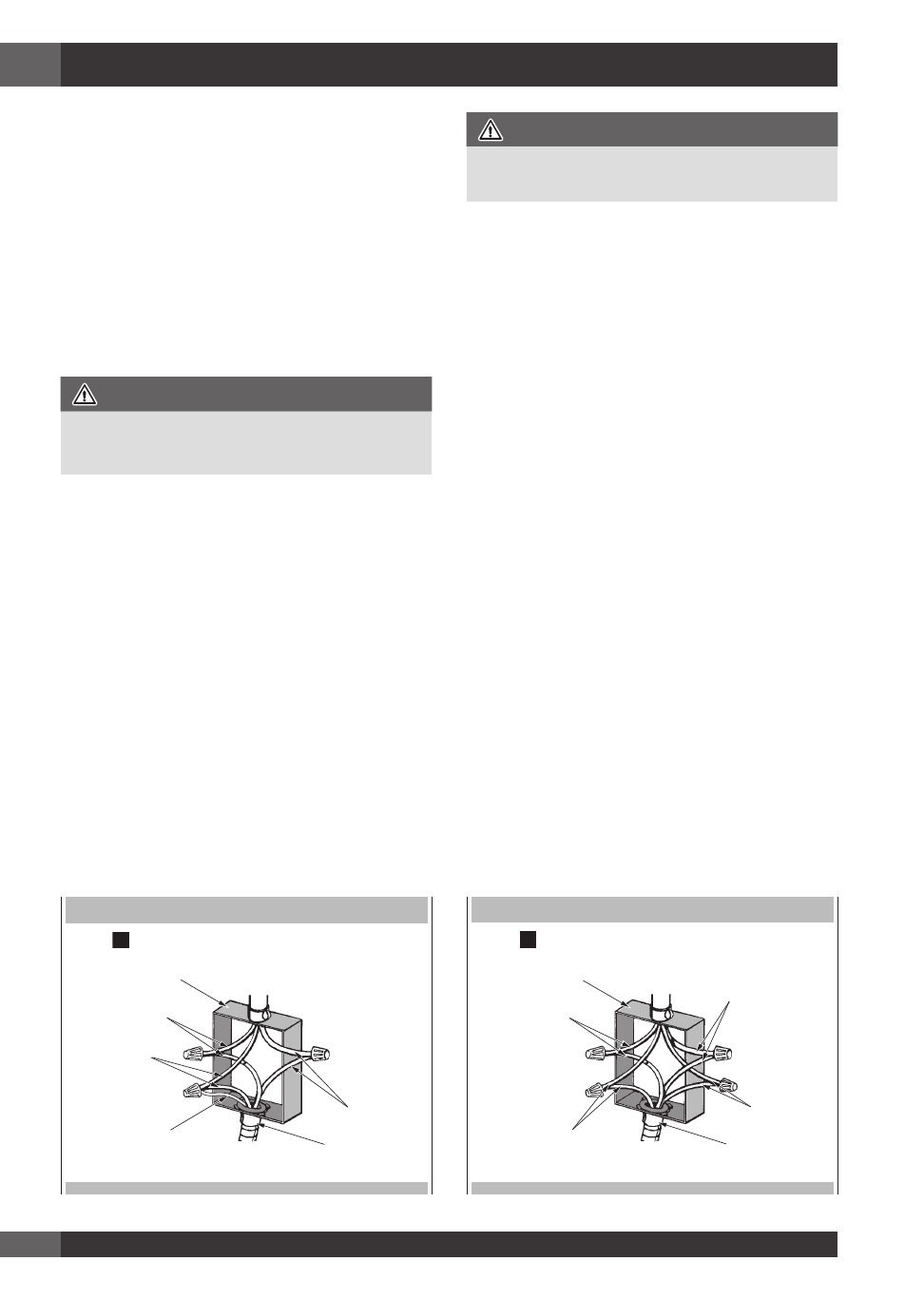

connecteur conduit présent dans la liste U.L. Les figures
A et B et les instructions fournies ci-dessous présentent la
manière la plus courante de raccordement des fours. Bien
sûr, les normes et réglementations locales prévalent sur ces
instructions. Connexions électriques complètes selon les
normes et réglementations locales.
AVERTISSEMENT
LES MOYENS DE DÉCONNEXION DOIVENT
ÊTRE INCORPORÉS DANS LE CÂBLAGE FIXE
CONFORMÉMENT AUX RÈGLES DE CÂBLAGE.
INSTRUCTIONS DE MISE À LA TERRE
Cet appareil doit être connecté à un système de câblage
permanent, métallique et mis à la terre, ou un conducteur
de mise à la terre de l’équipement doit être utilisé avec les
conducteurs du circuit et connecté à la borne ou au fil de
mise à la terre de l’équipement sur l’appareil.
Connexion 3 fils (Pour US seulement)
Selon la Figure A, où les codes locaux permettent la
connexion du conducteur de terre du four au fil NEUTRE du
circuit de branchement (fil gris ou coloré blanc):
- Si les codes locaux le permettent, connectez le conducteur
de terre vert du four et le fil blancdu four au fil NEUTRE du
circuit de branchement (fil gris ou coloré blanc).
- Connectez les broches de raccordement du four aux
broches de raccordement correspondantes dans le boîtier
de raccordement.
NEUTRE MIS À LA TERRE
Fils blancs
Cable de
l’alimentation
Boîte de jonction
Connecteur de
conduit listé U.L.
Fils rouges
Fils noir
Cable
du four
Fils vert ou
dénudés
A
AVERTISSEMENT
Risque de choc électrique, bâti misé à la terre connecté
au neutre de l’appareil à travers un lien.
Il est interdit d’effectuer la mise à la terre à travers le
conducteur neutre pour l’installation d’un circuit de dérivation
neuf (1996 NEC); les maisons mobiles et les véhicules de
loisirs, ou dans une zone dans laquelle la mise à la terre à
travers le conducteur neutre est interdite. Pour installations
avec mise à la terre à travers le conducteur neutre.
Pour installations dans lesquelles la mise à la terre à travers
le conducteur neutre est interdite :
• Déconnecter la terre du neutre à l’extrémité libre du circuit.
• Utiliser le terminal de mise à la terre ou les porter jusqu’à
l’unité de mise à la terre en procédant comme d’habitude.
Connexion 4 fils (Pour des US ou
CANADA)
Selon la Figure B :
- Connectez le conducteur de terre vert du four au
conducteur de terre dans le boîtier de raccordement (fil
nu ou coloré vert).
- Connectez les broches de raccordement rouge et noir du
four aux broches de raccordement correspondantes dans
le boîtier de raccordement.
- Connectez le fil vert du four du fil neutre (gris ou blanc)
dans le boîtier de raccordement.
NEUTRE NON MIS À LA TERRE
Fils rouges
Boîte de jonction Cable de
l’alimentation
Fils blancs
Fils noir
Connecteur de
conduit listé U.L.
Cable
du four
Fils vert ou
dénudés
B
