20

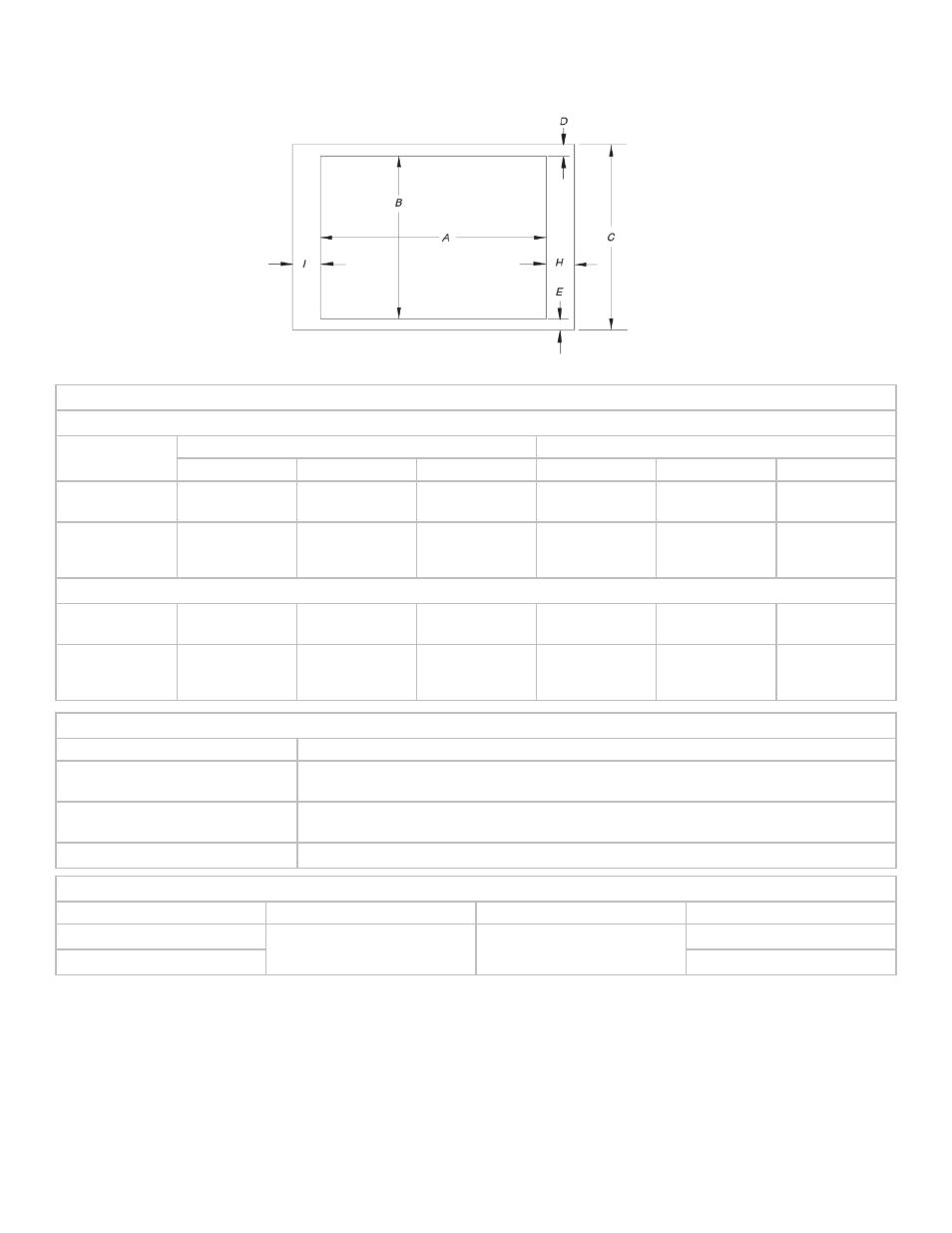

Dimensions de l’ouverture à découper - Vue de dessus
Mur arrière
Mur latéral Mur latéral
Bord avant du plan de travail
Dimensions des ouvertures à découper (ouverture du produit)
Modèles de 30" (76,2 cm)
Modèles
A B
Minimum Recommandé Maximum Minimum Recommandé Maximum
KCGS550 et
KCGS950 28 1 /
2
" (72,4 cm) 28 7 /
8
" (73,4 cm) 29 5 /
16
" (73,3 cm) 19 1 /
2
" (49,5 cm) 19 13 /
16
"
(50,2 cm)
20" (50,8 cm)
Tous les autres
modèles de 30"
(76,2 cm) 28 1 /
2
" (72,4 cm) 28 7 /
8
" (73,4 cm) 29 5 /
16
" (73,3 cm) 19" (48,3 cm) 19 1 /
2
" (49,5 cm) 20" (50,8 cm)
Modèles de 36" (91,4 cm)
KCGS556 et
KCGS956 34 7 /
8
" (88,4 cm) 35 3 /
16
" (89,4 cm) 35 5 /
8
" (90,3 cm) 19 1 /
2
" (49,5 cm) 19 13 /
16
"
(50,2 cm)
20" (50,8 cm)
Tous les autres
modèles de 36"
(91,4 cm) 33 7 /
8
" (86,0 cm) 34 5 /
16
" (87,0 cm) 35 1 /
4
" (89,5 cm) 19" (48,3 cm) 19 1 /
2
" (49,5 cm) 20" (50,8 cm)
Murs latéraux (surfaces combustibles)
Modèles H et I
KCGS5 et KCGS9 La longueur totale de H et I doit être de 48" (122 cm) minimum, et chaque côté pris à part doit
être d’au moins 8" (20,3 cm)
KCGS350, KCGS356, MGC9536,
WCG97US0, WCG97US6 La longueur totale de H et I doit être de 48" (122 cm) minimum, et chaque côté pris à part doit
être d’au moins 12" (30,5 cm)
Tous les autres modèles Tous deux doivent être de 8" (20,3 cm) ou plus.
Dimensions du mur arrière et de l’avant du plan de travail
Modèles C D E
KCGS550 et KCGS950
25" (63,5 cm) 2 7 /
8
" (7,3 cm)
2 3 /
4
" (6,9 cm)
Tous les autres modèles 3 1 /
8
" (7,9 cm)
REMARQUE : Après le découpage de l’ouverture dans le plan de travail, il est possible que pour certaines configurations d’installation, il
soit nécessaire d’entailler les parois latérales du placard inférieur pour permettre le passage de la base de la table de cuisson. Pour
éviter cette modification, utiliser un placard inférieur dont la largeur entre parois latérales est supérieure à celle de l’ouverture découpée.
Si le placard comporte un tiroir, on devra ménager un dégagement de 4" (10,2 cm) ou plus entre le plan de travail et le dessus du tiroir
(ou autre obstacle) dans le placard inférieur. Il pourra être nécessaire de réduire la profondeur du tiroir pour éviter qu’il ne touche le
détendeur.
IMPORTANT : Si l’on doit installer un four mural encastré en-dessous de cette table de cuisson, la prise reliée à la terre et la canalisation
d’alimentation au gaz doivent être situées dans un placard adjacent.
Cette table de cuisson ainsi que son circuit électrique et son alimentation en gaz doivent être installés avant l’installation du four mural
encastré sous le plan de travail.
