ADVERTENCIA
Peligro de choque eléctrico
Asegúrese de que su enchufe tenga la misma
configuración eléctrica que el acondicionador
de aire. Si es diferente, consulte a un electricista
autorizado.
No utilice adaptadores de enchufe.
No utilice un cable de extensión.
No quite la clavija de tierra.
Siempre conecte a un enchufe de tres clavijas.
El no cumplir con estas instrucciones se puede
ocasionar la muerte, un incendio o un choque
eléctrico.
32 33
A. B.

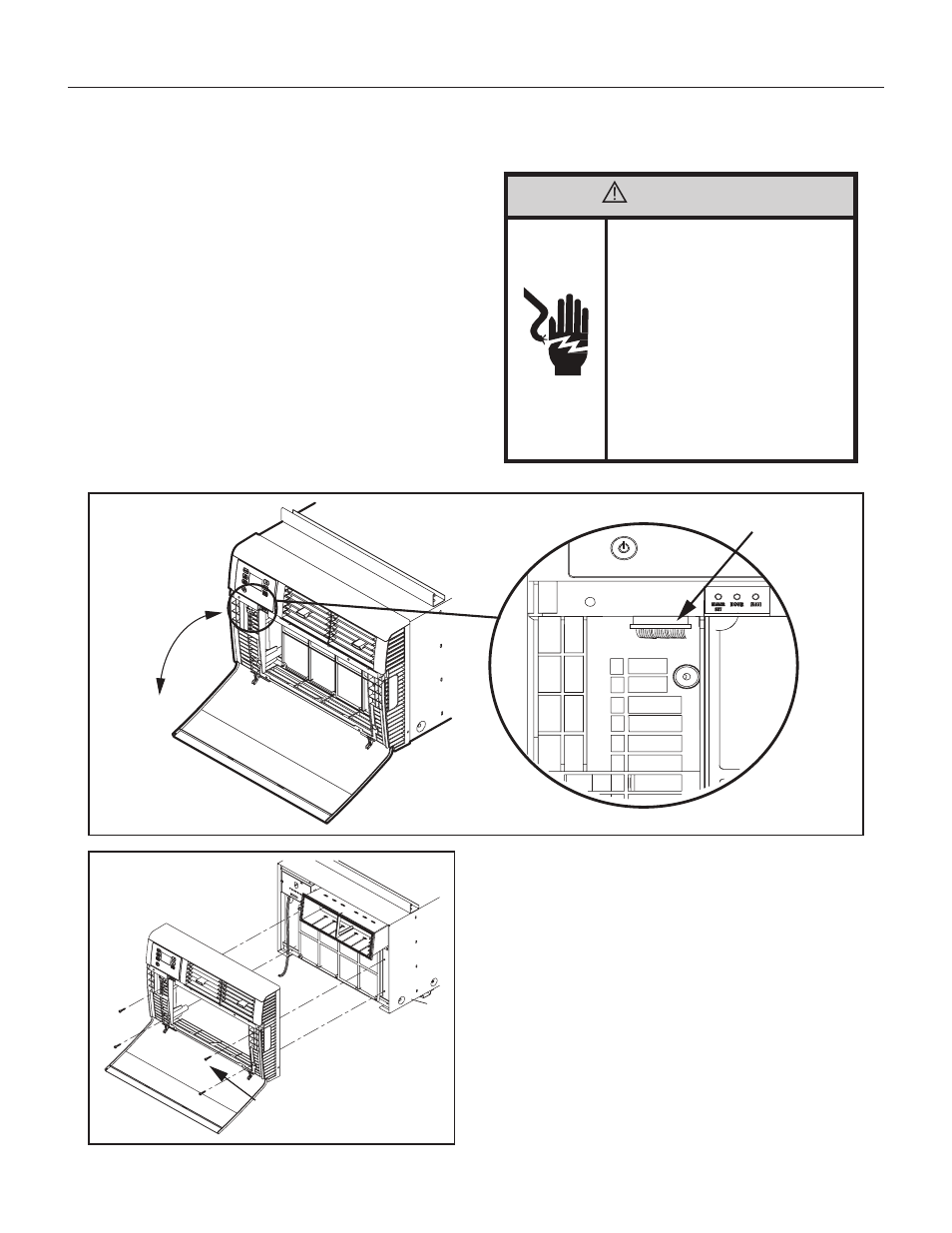

Cambio de orientación del cable
continuado
Figura 64A
A.
Abra la tapa frontal decorativa.
B. Localice y desconecte el arnés del cable de alimentación del
control electrónico.
C.
Retire los 4 tornillos que sujetan la cubierta frontal decorativa.
Guardar para volver a instalar más tarde.
D. Retire la cubierta frontal decorativa. Almacenar en un lugar seguro
para reinstalar más tarde.
Figura 64B
PASO 1. Retire la tapa frontal decorativa . Vea A a D y Figuras 64A y
64B abajo.
PASO 2. Pase el cable por la parte inferior interior de la unidad (vea
Figuras 65 y 66), debajo de los relieves del tornillo de montaje
inferior izquierdo y salga del cable por la abertura del cable del
lado derecho (vea la Figura 66) de la cubierta frontal decorativa.
La cubierta frontal decorativa mantendrá el cable en su lugar.
PASO 3. Vuelva a instalar los 4 tornillos que retiró anteriormente para
asegurar la cubierta frontal decorativa con el cable que sale por
la parte inferior delantera de la unidad (4 tornillos retenidos en
el Paso 1 ) .
C.
Instalación de Ventanas Estándar continuado
