40
LOUISIANA GRILLS
FR
ANÇAIS

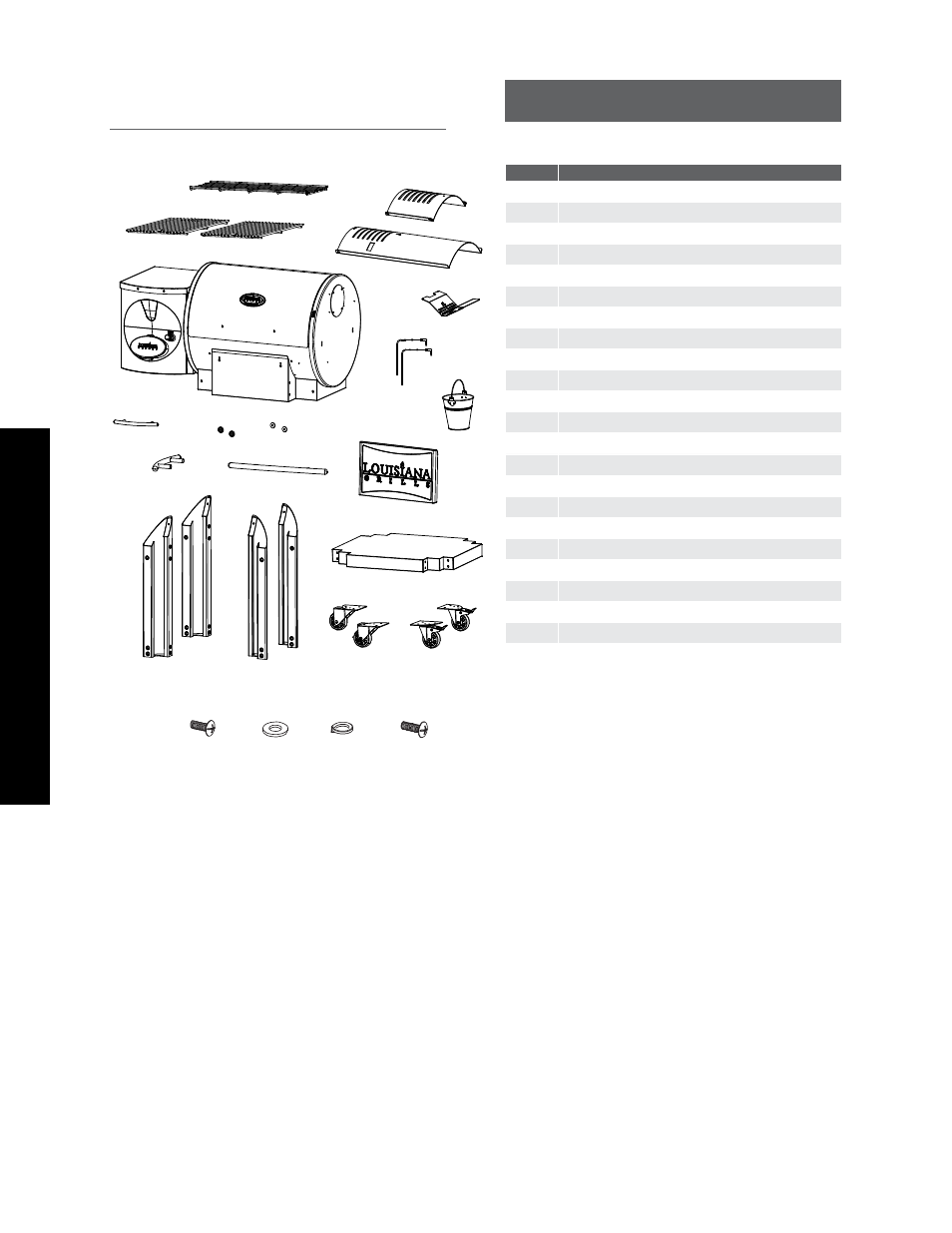

PIÈCES DE REMPLACEMENT
ASSIS
TANCE À LA CLIENTÈLE
A B C D
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
7
17
18
19
N° DÉSIGNATION
1 Grille de cuisson supérieure (x1)
2 Grille de cuisson (x2)
3 Plaque coulissante du diffuseur de chaleur (x 1)
4 Plaque principale du diffuseur de chaleur (x 1)
5 Grille de combustion (x1)
6 Sonde de cuisson (x2)
7 Assemblage corps principal/trémie (x 1)
8 Seau à graisse (x 1)
9 Poignée du couvercle de la trémie (x1)
10 Poignée latérale de la trémie (x1)
11 Rondelle de la poignée du couvercle (x2)
12 Bague de la poignée pour couvercle (x 2)
13 Poignée pour couvercle (x 1)
14 Étagère avant (x1)
15 Étagère inférieure (x1)
16 Pied de support A (x2)
17 Pied de support B (x2)
18 Roulette pivotante (x2)
19 Roulette pivotante à frein (x2)
A Vis (x32)
B Rondelle (x44)
C Rondelle de blocage (x44)
D Vis (x12)
LG0800FP
REMARQUE : En raison du développement continu des articles, les pièces sont sujettes à
changement sans préavis.
18A
19A 18B
19B
