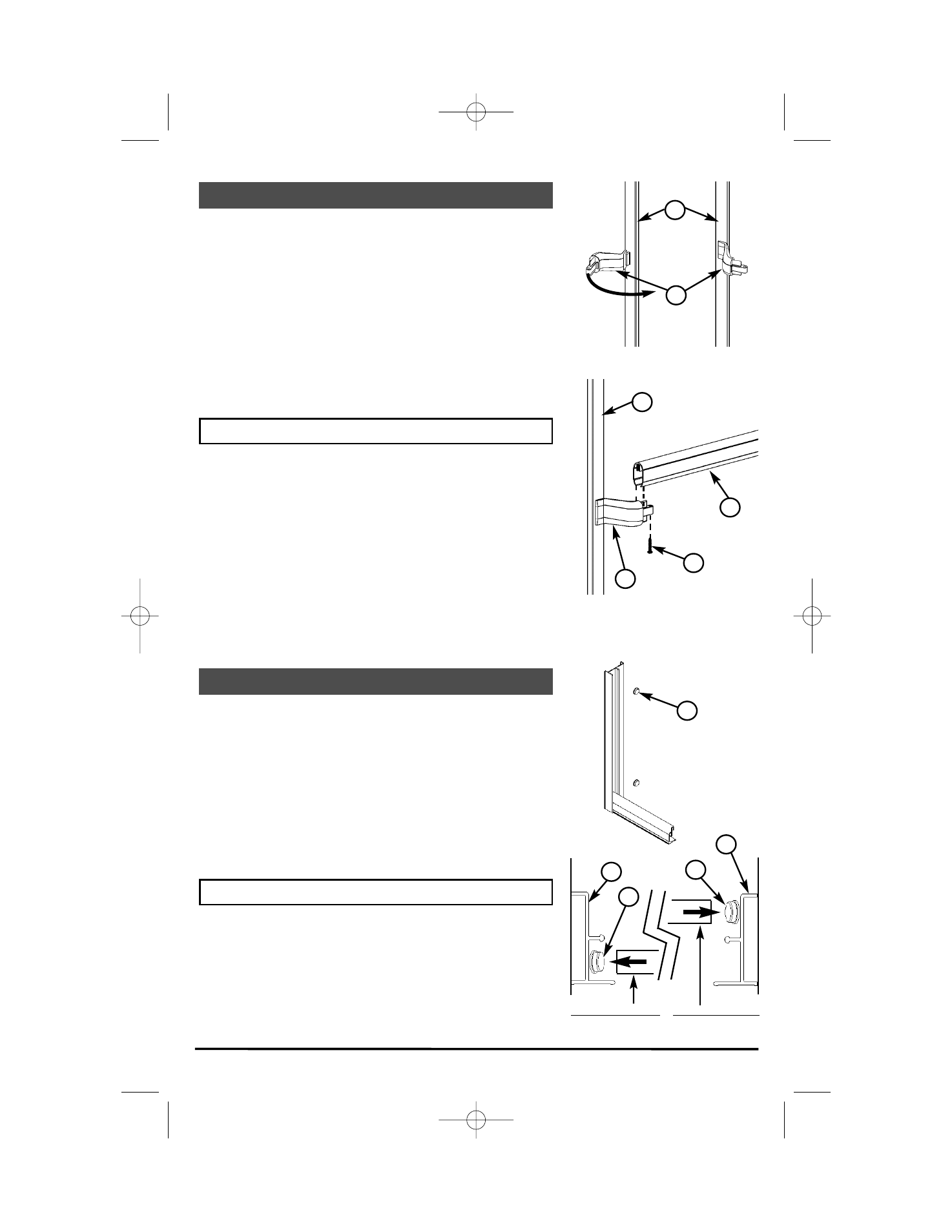

ÉTAPE 10 - Installation de la barre à serviette
STEP 10 - Towel bar installation
I. Installez les supports de barre à serviettes (HH) en insérant
l'extrémité dans la fente se trouvant sur chaque cadre de
côté (F) de la porte et en effectuant ensuite un mouvement
de rotation jusqu'à ce qu'un "click" se fasse entendre
(FIG A).
II. Faites glisser ensuite la barre à serviette (H) sur les
supports (HH) et fixez en place avec les vis (DD) fournies à
cet effet (FIG B).
III. Repétez les opérations pour l’autre barre à servi ettes.
ÉTAPE 11 - Fixation des pare-chocs
STEP 11- Bumpers fixation
# 10049479-050323 9
I. Insert the tab of one of the towel bar supports (HH) into the
notch of each door side frame (F) and rotate the towel bar
support until it clicks into place.(FIG A).
II. Slide the towel bar (H) over the supports (HH) and secure
with the appropriate screws (D) (FIG B).
III. Repeat with the other towel bar.
I. Place the self-adhesive bumpers (GG) at the top and
bottom of the wall jamb (A).
Ensure that the panels make contact with the bumpers
(GG) when in closed position.
I. Fixez les pare-chocs (GG) dans le haut et le bas du
montant mural (A).
Lorsqu’en position fermée, assurez-vous que les panneaux
viennent s’appuyer contre les pare-choc (GG).
Panneau extérieur
Exterior panel
Panneau intérieur
Interior panel
A
GG
A
GG
GG
F
H
DD
HH
F
HH
