Utilisation avec un navigateur internet dans un réseau local
•
Année
•
Total
L'écran initial montre la valeur journalière actuelle dans le graphique.
2�7�1 Bilan quotidien
L'onglet Jour du bilan affiche la production, la consommation et la consommation électrique propre dans
une courbe journalière. Les valeurs en haut à gauche dans la légende du graphique peuvent être activées
ou désactivées à tout moment d'un clic de souris.
Différentes valeurs dans différentes unités s'affichent dans le graphique. Les unités utilisées et leurs cou-
leurs respectives sont définies dans la légende.
Vous pouvez afficher la valeur journalière en passant le long de la courbe avec le curseur de la souris.

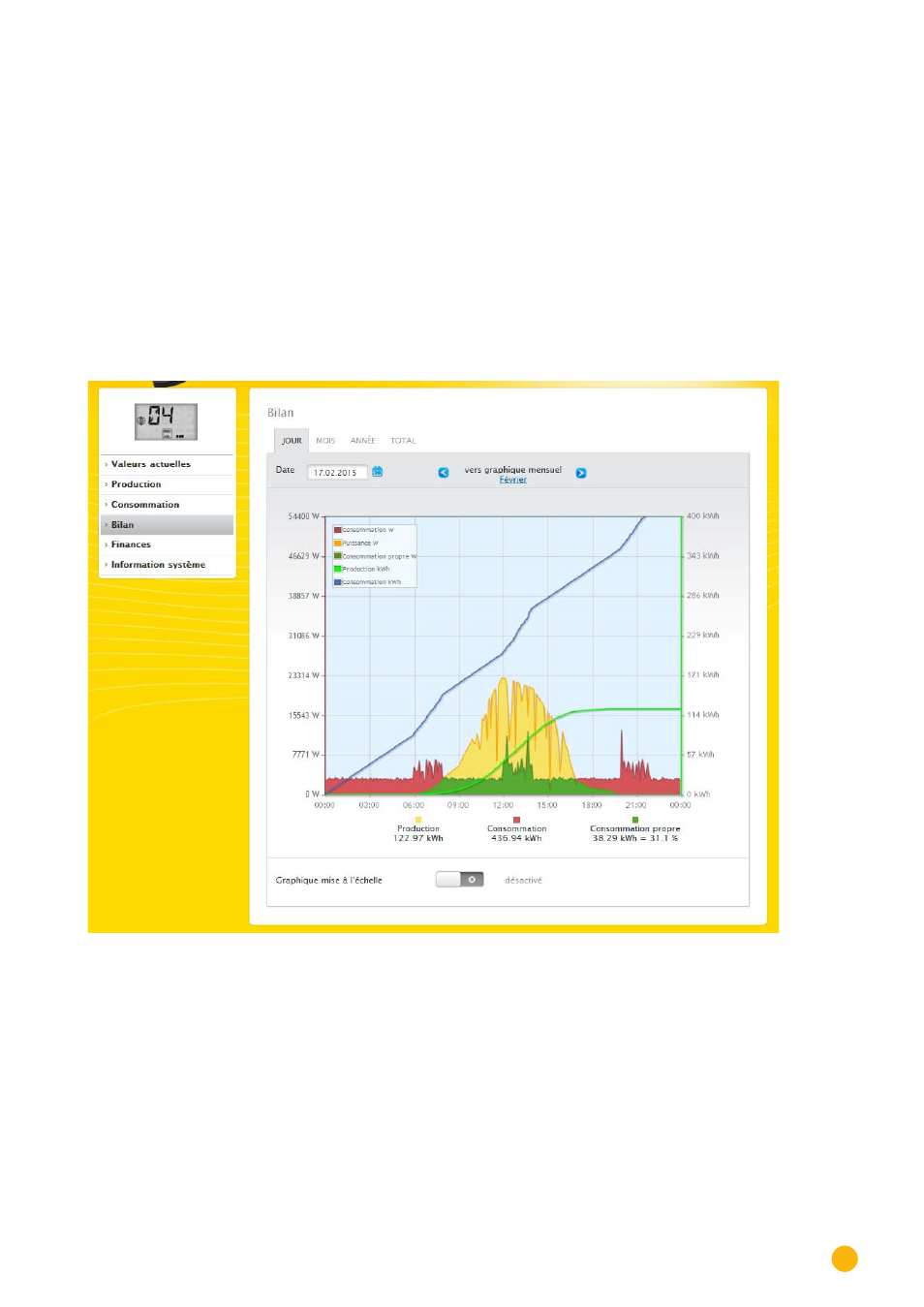

Fig. 17: Graphique bilan journalier avec mise à l'échelle automatique désactivée
Signification des zones colorées dans la courbe journalière :
La zone verte indique la consommation couverte par le courant photovoltaïque. La zone jaune montre la
production photovoltaïque excédentaire, la zone rouge la consommation non couverte par l'énergie photo-
voltaïque.
En alternative à la représentation sous forme de diagramme , il est possible de choisir le mode de représen-
tation tableau .
Signification des carrés colorés sous la représentation graphique dans le bilan :
(voir la figure graphique - bilan journalier)
•
Carré jaune - production
•
Carré rouge - consommation (totale = non couverte par la production (en rouge sur le graphique)
