Dépannage
12-24
Résolution des incidents papier
En cas d'incident papier, l'écran tactile affiche le
message Bourrage papier et la machine s'arrête.
Procéder comme suit pour éliminer le bourrage.

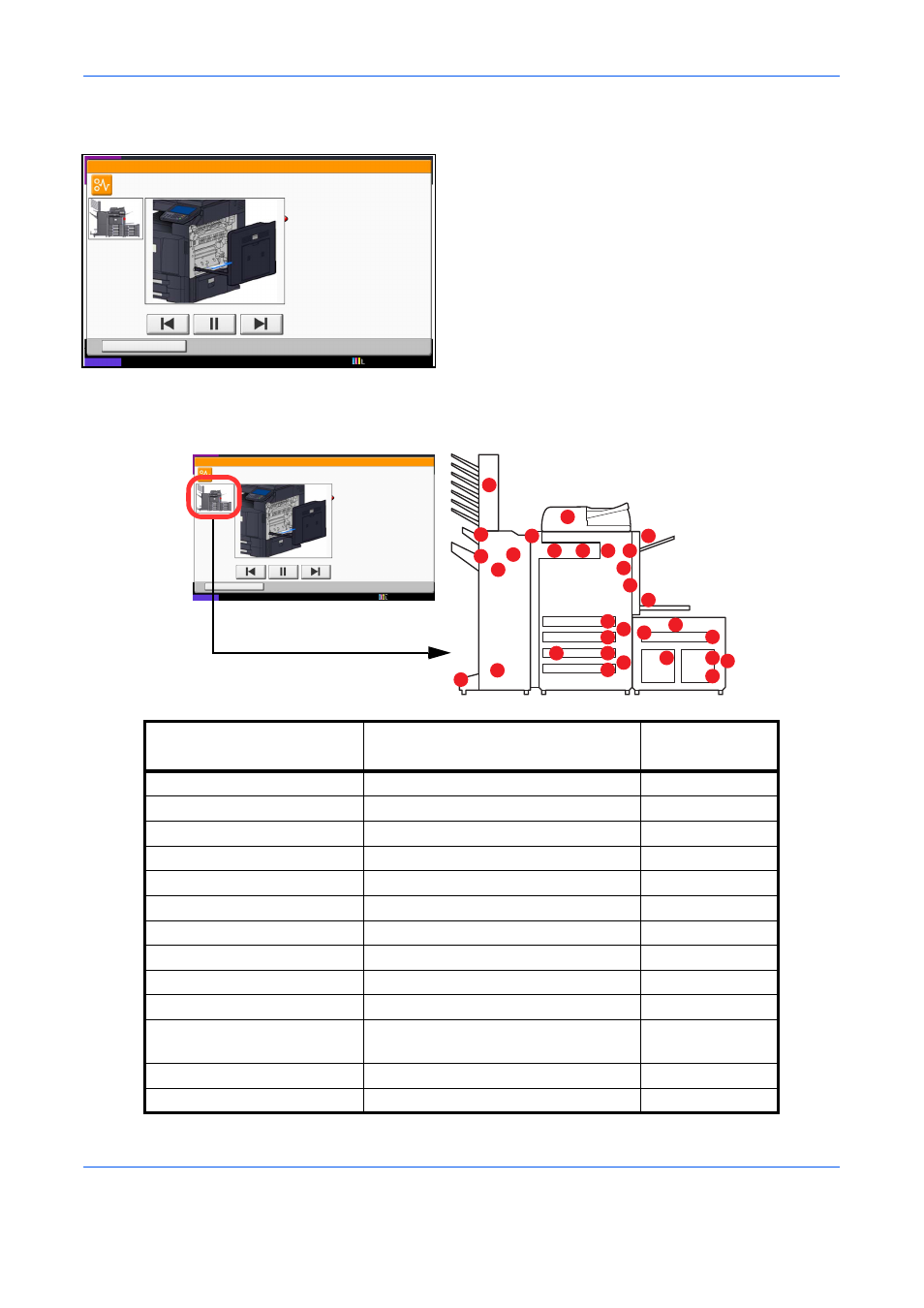

Indicateurs d'emplacement de bourrage
En cas de bourrage papier, l'emplacement du bourrage est signalé par une lettre correspondant au composant
machine concerné comme illustré ci-dessous. Les instructions nécessaires sont également affichées.
10/10/2010 10:10
En attente
Bourr.
Bourrage papier.
02/04
1. Retirez le papier de l'éjecteur de papier.
2. Ouvrez le capot droit 1 de l'unité
principale et retirez le papier.
Retirez le papier du bac MF.
3. Ouvrez le capot de l'unité de fusion (A1)
et retirez le papier.
4. Refermez le capot.
État
10/10/2010 10:10
En attente
Bourr.
Bourrage papier.
02/04
1. Retirez le papier de l'éjecteur de papier.
2. Ouvrez le capot droit 1 de l'unité
principale et retirez le papier.
Retirez le papier du bac MF.
3. Ouvrez le capot de l'unité de fusion (A1)
et retirez le papier.
4. Refermez le capot.
État
A
D
I
F
L
L
L
M
M
M M
K
K
H
K
K
I J G
K
K
K
K
B
C
E
E
E
G
C
C
Indicateur d'emplacement
de bourrage
Emplacement du bourrage papier
Page de
référence
A Magasin 1 12-25
B Magasin 2 12-26
C Magasins 3 ou 4 (option) 12-27
D Bac MF 12-31
E Intérieur du capot droit 1, 3 ou 4 12-32
F Unité recto verso 12-34
G Unité de fixation 12-37
H Chargeur de documents (option) 12-38
I Séparateur des travaux (option) 12-40
J Unité relais 12-42
K Module finition de documents (option) 12-43
12-44
L Magasin 5 (option) 12-51
M Magasin 6,7 (option) 12-53
