Nom des composants de la machine
Partie principale
1

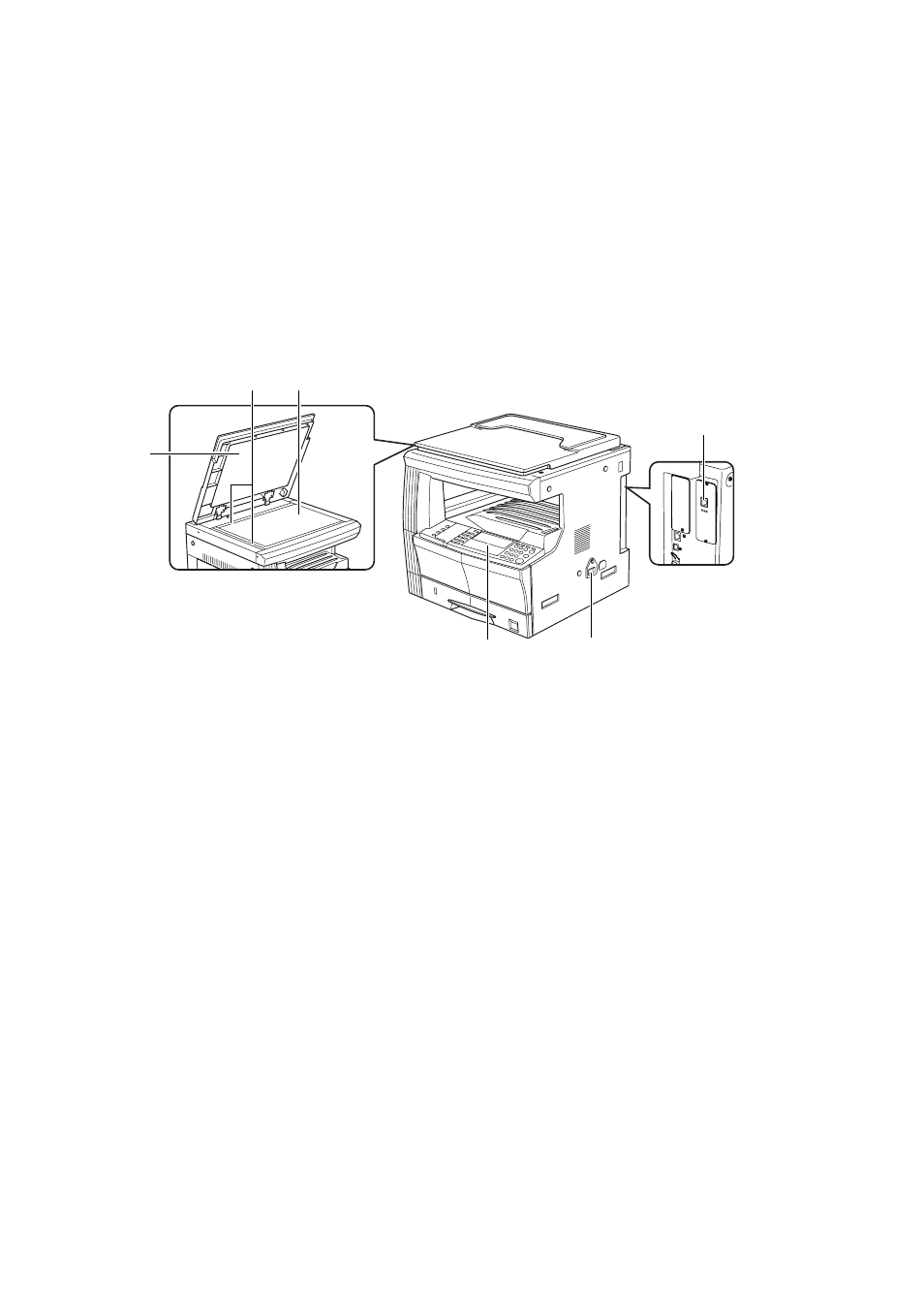

Cache-document : le relever pour placer un original sur la glace d'exposition, puis l'abaisser.
2
Glace d'exposition : placer l'original face à numériser dessous, sur la partie arrière gauche de
la glace d'exposition.
3
Repères de format document : aligner l'original sur ces repères lors de sa mise en place sur
la glace d'exposition.
4
Panneau de commande : permet d'effectuer les opérations de programmation et de
numérisation.
5
Interrupteur principal : le mettre en position Marche (|) pour utiliser le scanner.
6
Connecteur d'interface du scanner : permet de relier le scanner au réseau à l'aide d'un
câble 10BASE-T ou 100BASE-TX.
Important !
NE JAMAIS tenter de retirer la carte d'interface du scanner.
