Nomenclature
1-2

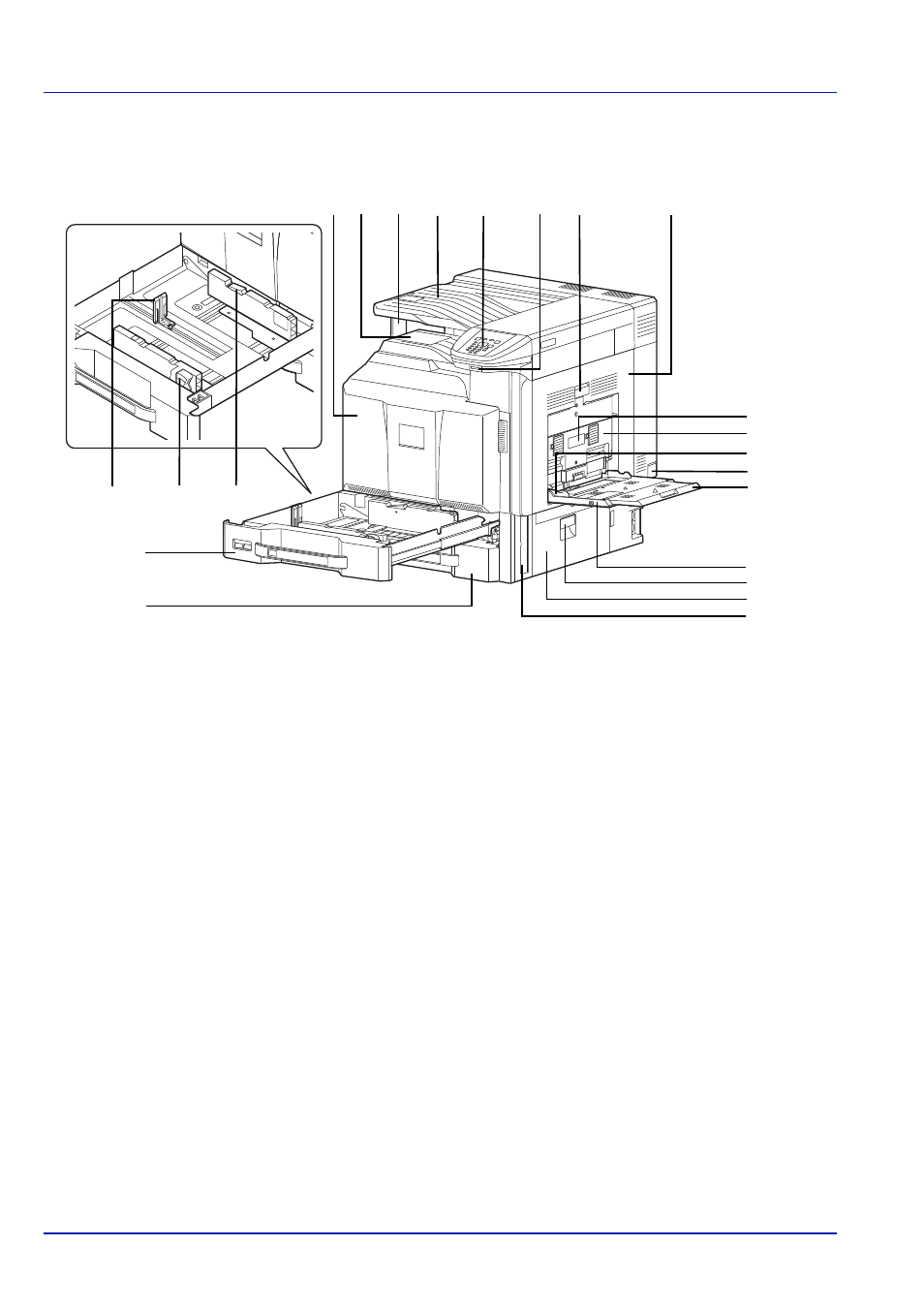

Extérieur/magasins
1 Capot avant
2 Plateau principal
3 Butée du papier
4 Séparateur de travaux
5 Panneau de commande
6 Logement de mémoire USB (A1)
7 Levier de capot droit 1
8 Capot droit 1
9 Guide de longueur du papier
10 Taquet de réglage de largeur papier
11 Verrou (guide de largeur papier)
12 Magasin 1
13 Magasin 2
14 Levier de capot droit 2
15 Capot droit 2
16 Guide de largeur papier
17 Interrupteur d’alimentation
18 Bac MF
19 Section de plateau de support du bac MF
20 Levier de capot droit 3
21 Capot droit 3
22 Poignées
