Fig.8, Fig.7 – Medal Sports WMC1324809 Manuel d'utilisation
Page 19
18
X 8
22
X 8
23
X 4
29
X 2
30

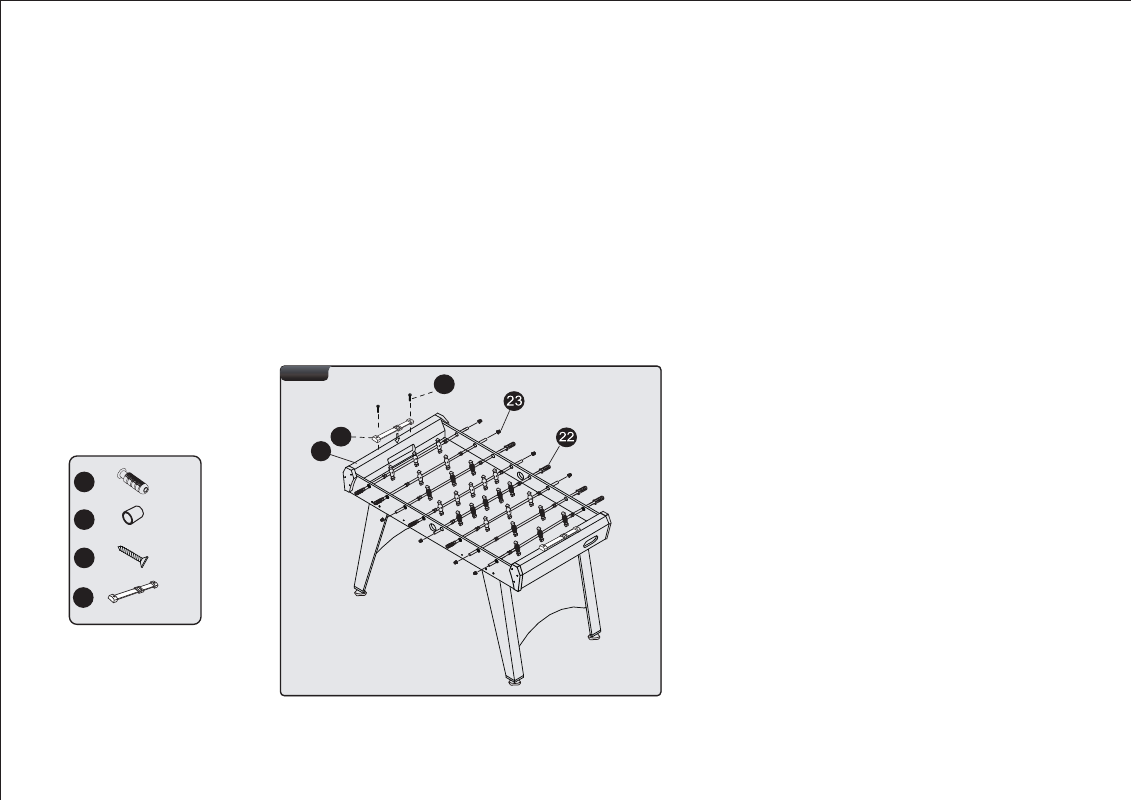

FIG. 8
29
30
2
FIG.8
17. Placez les Poignées (#22) aux extrémités des barres
munies d’un orifice. Placez ensuite les Capuchons de
Bout de Tige (#23) à l’autre extrémité des Tiges.
18. Fixez le Marqueur (#30) au Tablier Final (#2) Avec
deux Vis (#29) par Marqueur. Voir FIG. 8.
VOUS POUVEZ MAINTENANT
COMMENCER A JOUER!
FIG.7
12. Faites glisser les Tiges (#15-17) dans les Manchons de Tige (#A2) sur un Tablier latéral (#1) dans l’ordre présenté sur Fig. 7.
Note: Les Tiges sont munies d’un orifice à leur extrémité pour y fixer les Poignées.
13. Placez la Rondelle de tige (#20), le Butoir en mousse (#21) et les Joueurs (#18 & #19) sur les Tiges de Jeu (#15, #16 & #17) dans l’ordre présenté sur les Fig. 7 & 7A.
14. Insérez maintenant les Tiges de Jeu dans les Manchons de tige (#A2) sur le Tablier Latéral opposé (#1).
15. Fixez les Joueurs (#18 o #19) aux tiges avec une Vis (#12) et un Ecrou (#28) par Joueur.
Voir FIG. 7B.
16. Fixez le Coin (#24 ou #25) aux Tabliers Latéraux avec deux Vis (#13) par Coin.
Voir FIG.7.
Note: Le gardien de but doit être à la gauche de chaque joueur.
