www.themdsports.com 1339620 CA
5
(Suite page suivante.) (Continued on the next page.)
Français English

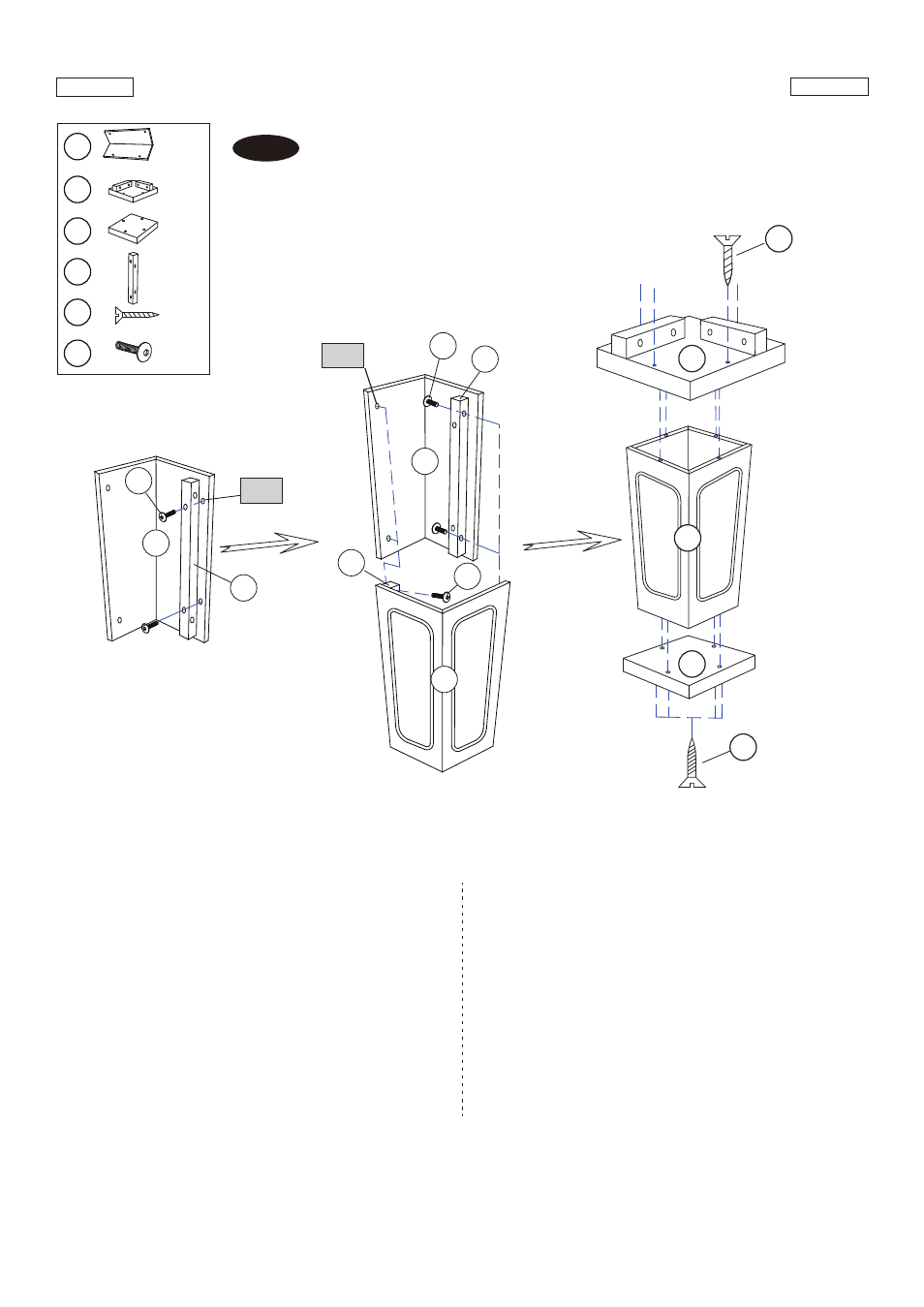

FIG.1
3. Attach two Leg Supports (#11) to the Leg Side Boards
(#2) using two Bolts (#30) per Leg Support, and then
attach two Leg Side Boards (#2) together using four
Bolts (#30).
4. Attach one Leg Top Board (#3) to the Leg Side Boards
(#2) using four Screws (#14). And attach one Leg Base
(#4) to the Leg Side Boards (#2) using four Screws
(#14).
5. Repeat the steps above for the other legs.
FIG.1
3. Fixez deux supports de pied (#11) aux plateaux de pied
latéraux (#2) avec deux boulons (#30) par support de
pied, puis attachez 2 plateaux de pied latéraux (#2) à
l’aide de 4 Boulons (#30).
4. Attachez un plateau supérieur de pied (#3) aux tableaux
de pied latéraux (#2) avec 4 vis (#14). Attachez une base
de pied (#4) aux tableaux de pied latéraux (#2) avec 4
vis (#14).
5. Répétez les étapes précédentes pour les autres pieds.
2
3
4
11
14
X 8
X 4
X 4
X 8
X 32
30 X 32
FIG. 1
14
14
4
2
3
30
11
11
2
2
30
30
11
2
A5
A5
