NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
PICASSO page 8
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite
3.3. PHASE 2 – PRÉPARATION DE LA CONTRE-PAROI
Avant de continuer le montage de l'habillage Picasso, il faut réaliser la contre-paroi : pour cela, considérez une
distance externe à partir du foyer fermé d'environ 27-30 mm. Cette mesure doit être vérifiée en fonction des
éléments 1 (structure en acier), 2 (encadrement latéral gauche) et 3 (encadrement latéral droit).
Pratiquer une ouverture dans la partie avant de H=1200 mm et L=850 mm ; armer la contre-paroi avec des
montants en métal positionnés au ras du trou, dans le sens vertical et posés au sol. Pour plus de sécurité, on
peut utiliser 1+1 montants par côté.

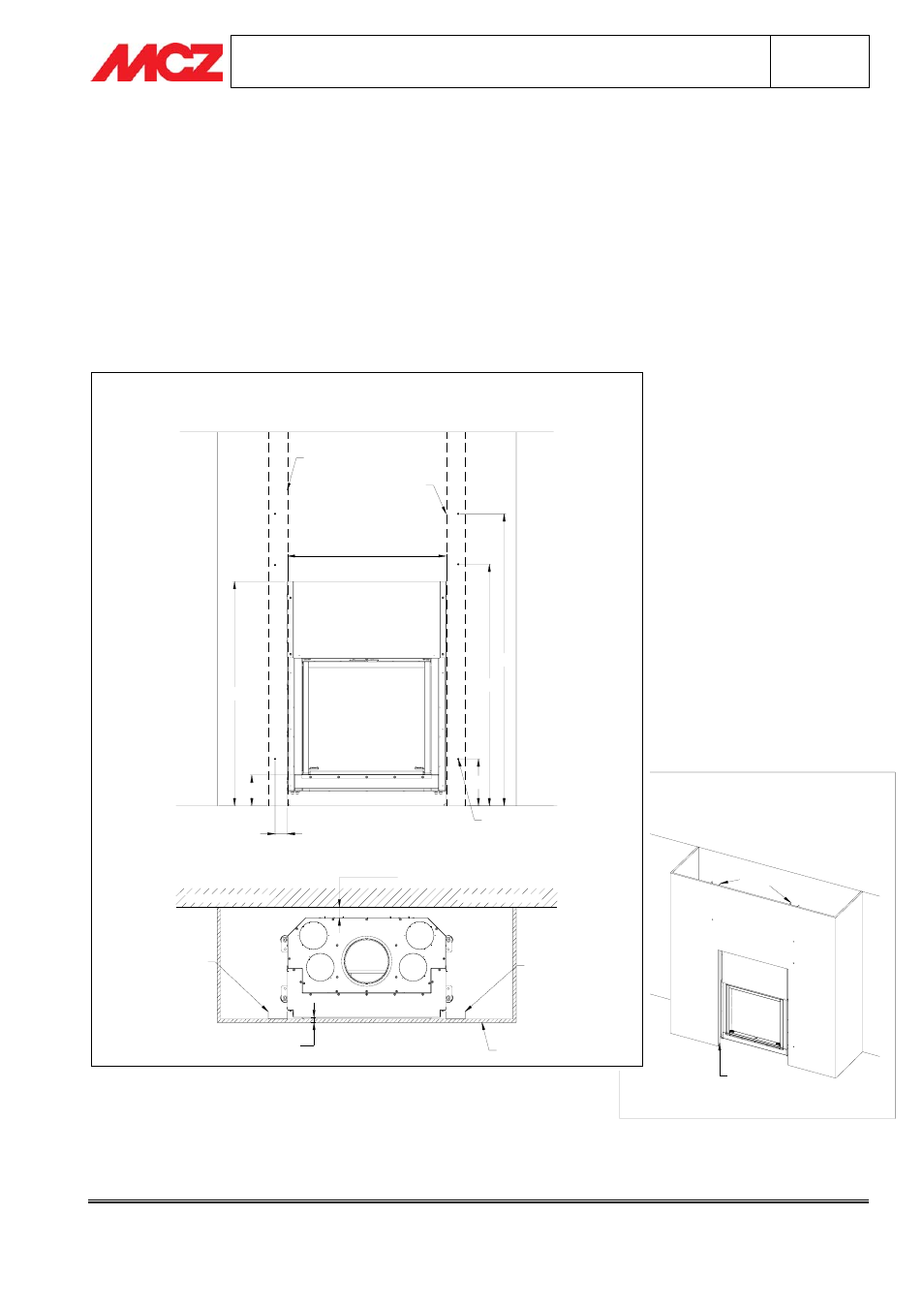

Percer la contre-paroi au niveau des barres filetées M6 présentes dans la partie arrière de chaque composant en
marbre. Il faut 6 trous positionnés comme sur la figure ci-dessous
N.B. Les cotes reportées sur la figures sont indicatives et elles doivent être vérifiées sur place
165
1200
65
850
1562
1292
250
MONTANTE
MONTANTE
FORI DA REALIZZARE
SULLA CONTROPARETE
PER FISSAGGIO PICASSO
DISTANZA DI
SICUREZZA
27
MONTANTE
MONTANTE
CONTROPARETE
MURO PERIMETRALE MURO PERIMETRALE
MONTANTE
MONTANTE
A FILO FORO
