NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
PICASSO
page
7
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite
3.2. PHASE 1 – POSITIONNEMENT DU FOYER FERMÉ FORMA PURO75
Installer Forma Puro75 dans la position souhaitée et à la distance de sécurité de la paroi arrière : soulever le
foyer fermé (en agissant sur les 4 pieds disponibles) de manière à ce que la hauteur du profil cache-bord, par
rapport au sol, soit de 165 mm (=hauteur de la Dalle Foyère de l'habillage). Une seconde et éventuelle
intervention pour régler la hauteur du monobloc est effectuée durant le montage de l'habillage.
Avant de procéder au raccordement du conduit de fumée et une fois l'installation du foyer fermé complétée,
contrôler que Forma Puro75 soit correctement positionné par rapport au composant Structure en acier (1) de
l'Habillage Picasso. Une fois le contrôle effectué, installer le monobloc Forma77 en suivant les instructions
reportées dans la respective
Notice d'installation et d'emploi et effectuer un bref essai pour s'assurer de son bon
fonctionnement. Après un essai positif, il est possible de continuer avec le montage de l'habillage Picasso.

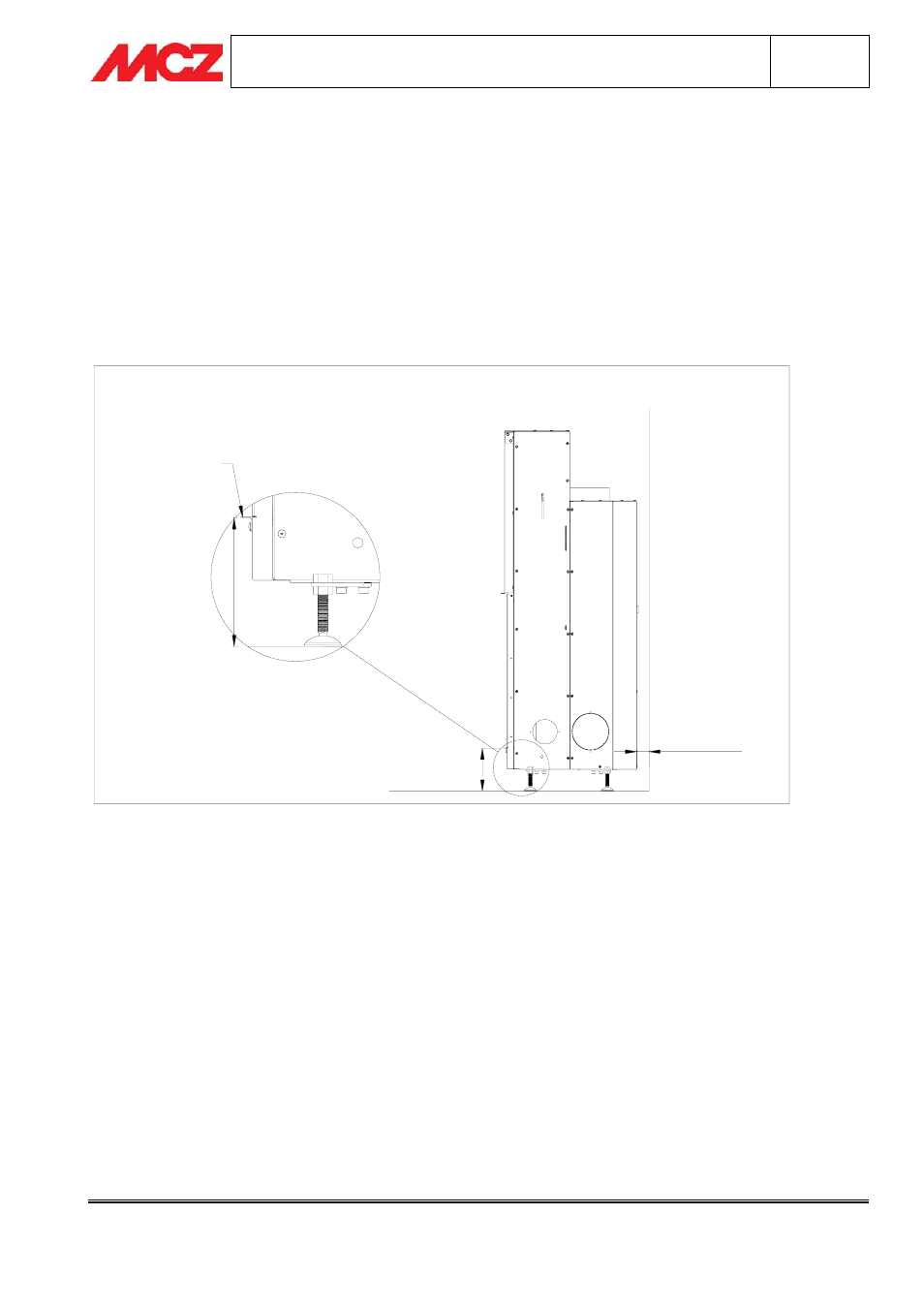

PAVIMENTO
PAVIMENTO
PROFILO
COPRIBORDO
DISTANZA DI
SICUREZZA
16
5
16
5
