NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
KLEE page 11
Chapitre 3 Service technique – droits réservés à mcz spa
Reproduction interdite

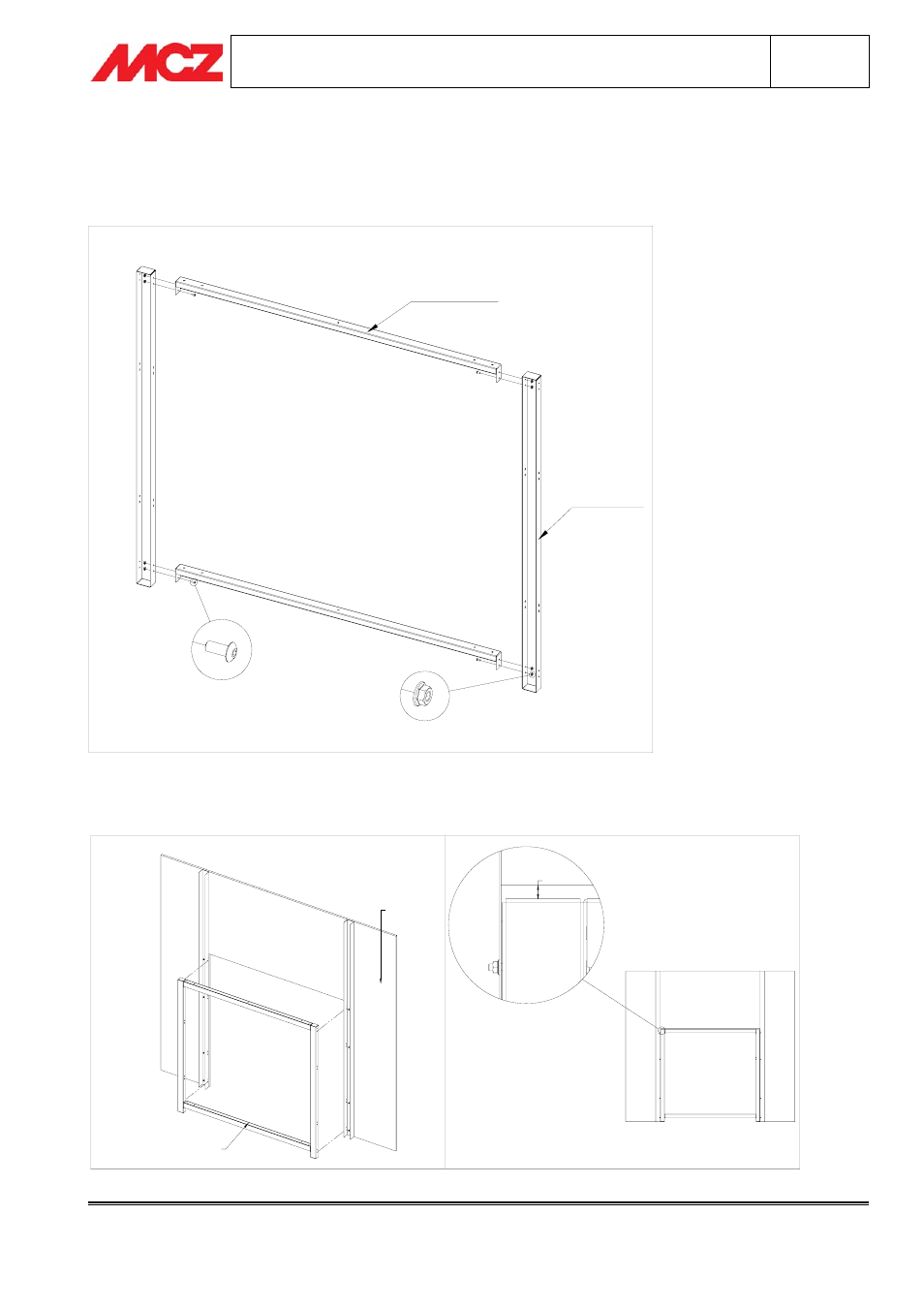

3.6. PHASE 5 - MONTAGE DE LA STRUCTURE KLEE
Assembler n°2 Montants Verticaux Klee et n°2 Montants Horizontaux Klee (voir dessin) en utilisant pour chaque
trou n°1 vis M5X12 et n°1 écrou bridé M5. À la fin de l'opération, la structure doit être rigide.
MONTANTE
VERTICALE
KLEE
MONTANTE
ORIZZONTALE
KLEE
Fixer la Structure Klee aux montants de la contre-paroi.
10
TELAIO KLEE
CONTROPARETE
