NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
KLEE page 10
Chapitre 3 Service technique – droits réservés à mcz spa
Reproduction interdite

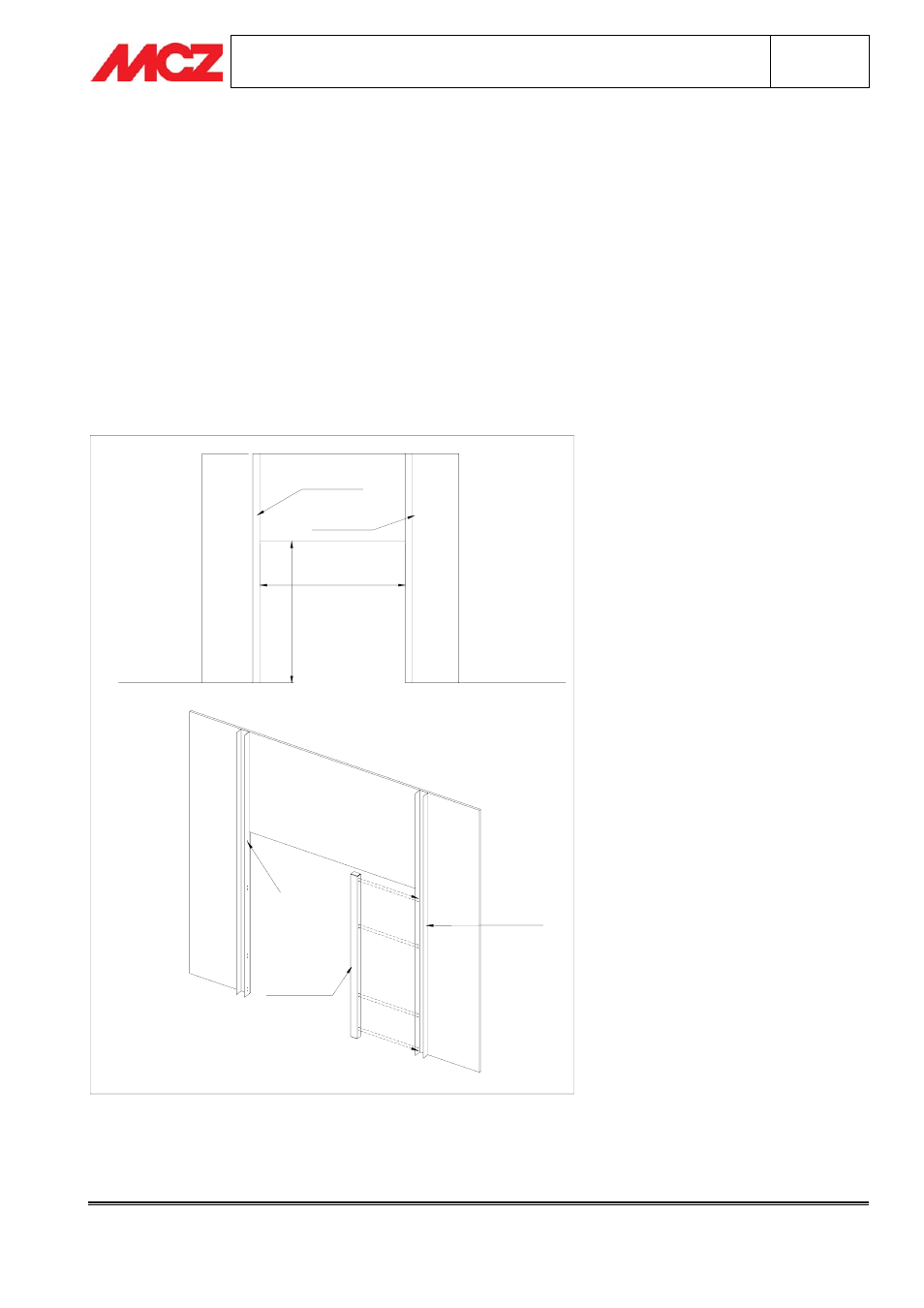

3.5. PHASE 4 – PRÉPARATION DE LA CONTRE-PAROI
Avant de procéder au montage de l'habillage, il est nécessaire de réaliser la contre-paroi portante (ou paroi
d'encastrement du foyer fermé) avec une ouverture de L=1392 mm et H=1360 mm du sol pour la version
F/Puro115 et L=1172 mm et H=1360 mm pour la version F/Puro95.
Si réalisé avec des panneaux en placoplâtre ignifuge, il est nécessaire d'armer la contre-paroi avec des montants
en métal positionnés au ras du trou, dans le sens vertical et posés au sol (voir dessin). Pour plus de sécurité, il
est possible d'utiliser n°2 montants en U par côté (donc n° 4 en tout) encastrés l'un dans l'autre.
Percer les montants à hauteur des trous et des fentes présents sur le Montant Vertical Klee (comme dessin). Les
trous (D=5 mm) sont nécessaires pour fixer la Structure Klee en acier assemblé avec les éléments 4 et 5.
N.B. Il est conseillé d'installer la contre-paroi dans sa position finale uniquement après avoir fixé la
Structure Klee (voir Phase 5)
1
360
1392 (1172)
MONTANTE
ACCIAIO
MONTANTE
ACCIAIO
VISTA POSTERIORE
FORI DA
REALIZZARE
IN OPERA
FOR
ARE MON
TAN
TE ACC
IAIO
MONTANTE
ACCIAIO
MONTANTE
VERTICALE
KLEE
