6-COMPOSITION ET MONTAGE ACCUMULATEUR
Les composants pour l’accumulateur sont fournis avec le kit céramique du poêle STUB OVERNIGHT:
MONTAGE PANNEAUX POUR ACCUMULATION
A ce moment-là, il est possible de monter les éléments pour l'accumulation.
L'accumulation est formée de :

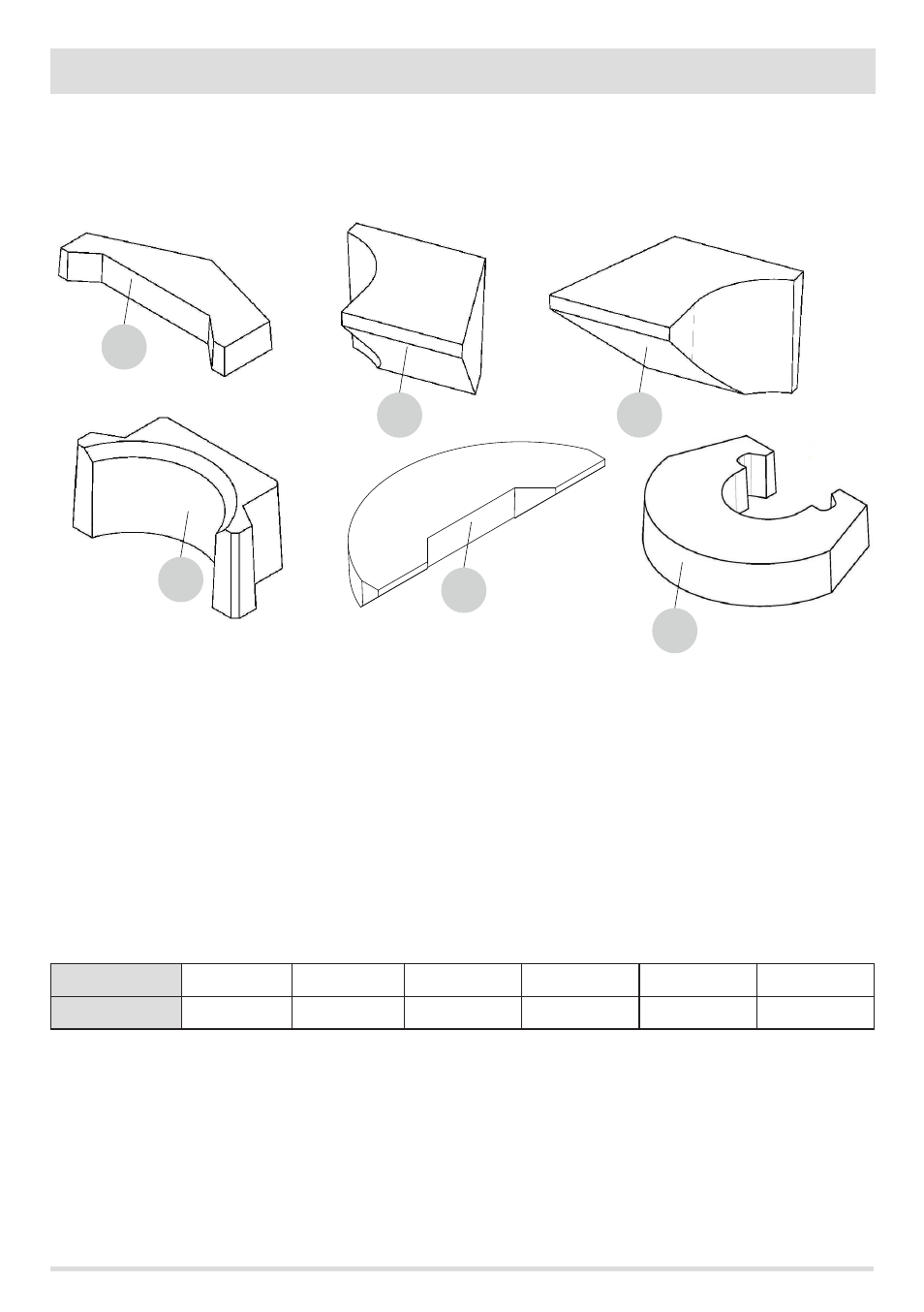

ACCUMULATION A1 A2 A3 A4 A5 A6
PIÈCES N° 2 1 1 5 1 5
Pour l'installation, procéder de la façon suivante :
• Appuyer les deux pièces A1 sur la base du raccord fumées.
• Sur la partie haute de la pièce A1 appuyer l'élément A5.
• Sur les éléments A1 la pièce A2(droite) et A3 (gauche).
Sur ces premiers éléments qui servent de base, appuyer :
• L'élément A6(5 pièces au total).
• À encastrer sur l'élément A6 la pièce A4 (5 pièces au total).
